Связанные линии (пара)

Магнитное соединение двух линий

  • Библиотека:
  • Simscape/Электрические/Пассивные/Линии

  • Coupled Lines (Pair) block

Описание

Блок Связанные линии (Пара) моделирует две магнитно связанные линии. Каждая линия имеет самоиндукцию, последовательное сопротивление и параллельную проводимость. Кроме того, имеется взаимная индуктивность и взаимное сопротивление между двумя линиями.

Используйте этот блок, если магнитная связь между двумя линиями не может быть включена. Эти эффекты наиболее заметны, когда:

  • Линии параллельны и смыкаются друг с другом.

  • Самоиндуктивности линий высоки.

  • Частота переменного тока в сети высока.

Для моделирования магнитной связи трехфазной линии используйте блок «Связанные линии».

Эквивалентная цепь

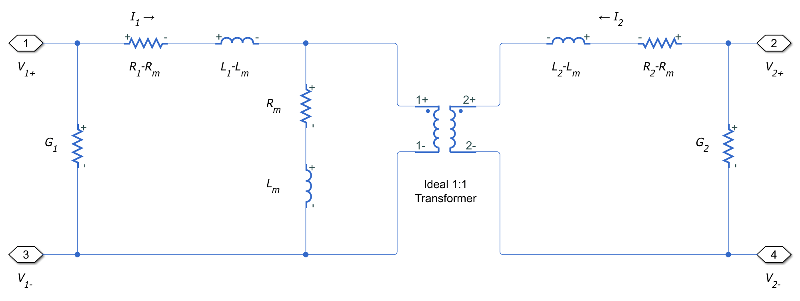

На рисунке показана эквивалентная схема для пары соединенных линий.

Здесь:

  • R1 и R2 - последовательные сопротивления линий 1 и 2 соответственно.

  • L1 и L2 являются самоиндукциями линий 1 и 2 соответственно.

  • Rm - взаимное сопротивление между двумя линиями. Этот параметр можно использовать для учета потерь в общем пути возврата.

  • Lm - взаимная индуктивность между двумя линиями.

  • G1 и G2 - проводимость утечки линий 1 и 2 соответственно.

  • V1 и V2 - падения напряжения на линиях 1 и 2 соответственно.

  • I1 и I2 - токи через резисторы R1-Rm и R2-Rm соответственно.

Уравнения

Определяющее уравнение для этого блока:

V = [R1RmRmR2] I + [L1LmLmL2] dIdt,

где:

V = [V1V2],

I = [I1I2].

I1 и I2 обычно не равны токам в линии 1 и линии 2. Эти конечные токи составляют вектор:

Итоталь = I + [G100G2] V.

Индуктивная связь

Для количественной оценки прочности связи между двумя линиями можно использовать коэффициент связи или коэффициент связи k. Коэффициент связи связывает взаимную индуктивность с линейными самоиндукциями:

Lm = kL1L2.

Этот коэффициент связи должен падать в диапазоне 1 < k < 1, где отрицательный коэффициент связи указывает на изменение ориентации одной из катушек. Величина k указывает:

  • | k | = 0 - Магнитная связь между двумя линиями отсутствует.

  • 0 < | k | < 0,5 - Две линии слабо связаны и взаимные магнитные эффекты малы.

  • 0.5≤|k|<1 - Две линии сильно связаны, и взаимные магнитные эффекты велики.

Взаимное сопротивление

Если две линии имеют общий путь возврата, можно смоделировать сопротивление этого пути возврата с помощью параметра Взаимное сопротивление (Mutual resistance). Этот рабочий процесс эквивалентен установке взаимного сопротивления в нуль и явному моделированию сопротивления обратного пути Rm, как показано на этой диаграмме.

Если две линии не имеют общего пути возврата, установите параметр взаимного сопротивления равным нулю и явно смоделируйте каждое из сопротивлений возврата.

Порты

Сохранение

развернуть все

Электрический консервационный порт, связанный с положительным выводом линии 1.

Электрический консервационный порт, связанный с отрицательным выводом линии 1.

Электрический консервационный порт, связанный с положительным выводом линии 2.

Электрический консервационный порт, связанный с отрицательным выводом линии 2.

Параметры

развернуть все

Параметры

Укажите способ параметризации импеданса двух линий:

Balanced impedance

Задайте одинаковое последовательное сопротивление, последовательную индуктивность и параллельную проводимость утечки для обеих линий.

General impedance

Задайте последовательное сопротивление, последовательную индуктивность и параллельную проводимость утечки отдельно для каждой линии.

Самоиндуктивность линии 1. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Самоиндуктивность линии 2. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Самоиндуктивность линии 1 и линии 2. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Взаимная индуктивность между линией 1 и линией 2. Если коэффициент сцепления известен, установите это значение равным kL1L2. Чтобы иметь физически реализуемую взаимную индуктивность, это значение должно удовлетворять:

L1L2 < Lm < L1L2.

Последовательное сопротивление линии 1. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Последовательное сопротивление линии 2. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Последовательное сопротивление линии 1 и линии 2. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Взаимное сопротивление между линией 1 и линией 2. Это значение должно быть больше или равно нулю. Это значение используется для учета потерь в общем пути возврата.

Проводимость параллельной утечки линии 1. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Проводимость параллельных утечек линии 2. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Параллельная проводимость утечки линии 1 и линии 2. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018a
