Связанные линии (трехфазные)

Магнитное соединение трехфазных линий

  • Библиотека:
  • Simscape/Электрические/Пассивные/Линии

  • Coupled Lines (Three-Phase) block

Описание

Блок «Связанные линии» (трехфазные) моделирует три магнитно-связанные линии. Каждая линия имеет самоиндукцию, последовательное сопротивление и параллельную проводимость. Кроме того, имеется взаимная индуктивность и взаимное сопротивление между каждой парой линий.

Используйте этот блок, если магнитная связь в трехфазной сети не имеет возможности включения. Эти эффекты наиболее заметны, когда:

  • Линии параллельны и смыкаются друг с другом.

  • Самоиндуктивности линий высоки.

  • Частота переменного тока в сети высока.

Для моделирования магнитной связи одной пары линий используйте блок «Связанные линии (пара)». Для моделирования емкостной связи между линиями используйте блок «Линия передачи».

Эквивалентная цепь

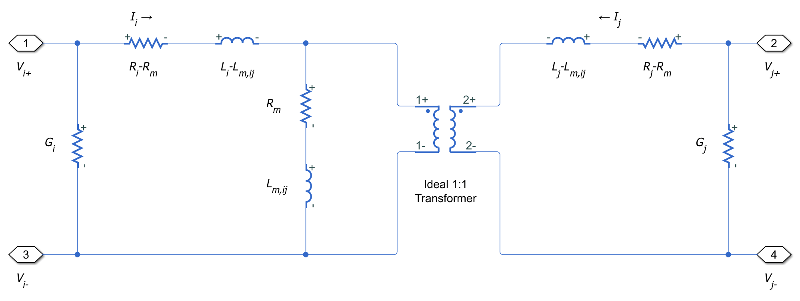

Эквивалентная схема показывает связь между двумя произвольными фазами i и j. Блок моделирует магнитную связь, используя такую эквивалентную цепь между каждой из трех фаз a, b и c.

Здесь:

  • R1 и Rj - последовательные сопротивления линий i и j соответственно.

  • Li и Lj являются самоиндукциями линий i и j соответственно.

  • Rm - взаимное сопротивление между двумя линиями. Этот параметр можно использовать для учета потерь в общем пути возврата.

  • Lm, ij - взаимная индуктивность между линиями i и j соответственно.

  • Gi и Gj - проводимость утечки линий i и j соответственно.

  • Vi и Vj - падения напряжения на линиях i и j соответственно.

  • Ii и Ij являются токами через резисторы Ri-Rm и Rj-Rm соответственно.

Уравнения

Определяющее уравнение для этого блока:

V = [RaRmRmRmRbRmRmRmRc] I + [LaLm, abLm, acLm, abLbLm, bcLm, acLm, bcLc] dIdt,

где:

V = [VaVbVc],

I = [IaIbIc].

Ia, Ib и Ic обычно не равны токам в линиях a, b и C. Эти конечные токи составляют вектор:

Итоталь = I + [Ga000Gb000Gc] V.

Индуктивная связь

Для количественной оценки прочности связи между двумя линиями можно использовать коэффициент связи или коэффициент связи k. Коэффициент связи связывает взаимную индуктивность с линейными самоиндукциями:

Lm, ij = kLiLj.

Этот коэффициент связи должен падать в диапазоне 1 < k < 1, где отрицательный коэффициент связи указывает на изменение ориентации одной из катушек. Величина k указывает:

  • | k | = 0 - Магнитная связь между двумя линиями отсутствует.

  • 0 < | k | < 0,5 - Две линии слабо связаны и взаимные магнитные эффекты малы.

  • 0.5≤|k|<1 - Две линии сильно связаны, и взаимные магнитные эффекты велики.

Взаимное сопротивление

Если три линии имеют общий путь возврата, можно смоделировать сопротивление этого пути возврата с помощью параметра Взаимное сопротивление Rm. Этот рабочий процесс эквивалентен установке взаимного сопротивления в нуль и явному моделированию сопротивления обратного пути Rm, как показано на этой диаграмме.

Если три линии не имеют общего пути возврата, установите параметр взаимного сопротивления равным нулю и явно смоделируйте каждое из сопротивлений возврата.

Порты

Сохранение

развернуть все

Расширяемый трехфазный электрический консервационный порт, связанный с положительными выводами линий a, b и C. Чтобы использовать этот составной порт, щелкните правой кнопкой мыши блок и выберите пункт меню «Simscape» > «Выбор блока» > «Составной трехфазный порт».

Расширяемый трехфазный электрический консервационный порт, связанный с отрицательными выводами линий a, b и C. Чтобы использовать этот составной порт, щелкните правой кнопкой мыши блок и выберите пункт меню «Simscape» > «Выбор блока» > «Составной трехфазный порт».

Электрический консервационный порт, связанный с положительным выводом линии. Чтобы использовать этот расширенный порт, щелкните правой кнопкой мыши блок и выберите Simscape > Block choices > Expanded трехфазный порт.

Электрический консервационный порт, связанный с отрицательным выводом линии. Чтобы использовать этот расширенный порт, щелкните правой кнопкой мыши блок и выберите «Simscape» > «Block choices» > «Expanded threase-port».

Электрический консервационный порт, связанный с положительным выводом линии b. Чтобы использовать этот расширенный порт, щелкните правой кнопкой мыши блок и выберите Simscape > Block choices > Expanded thread-phase port.

Электрический консервационный порт, связанный с отрицательным выводом линии b. Чтобы использовать этот расширенный порт, щелкните правой кнопкой мыши блок и выберите Simscape > Block choices > Expanded thread-phase port.

Электрический консервационный порт, связанный с положительным терминалом линии C. Чтобы использовать этот расширенный порт, щелкните правой кнопкой мыши блок и выберите Simscape > Block choices > Expanded трехфазный порт.

Электрический консервационный порт, связанный с отрицательным выводом линии c. Для использования этого расширенного порта щелкните правой кнопкой мыши блок и выберите Simscape > Block choices > Expanded threase-port.

Параметры

развернуть все

Главный

Укажите способ параметризации импеданса трех линий:

Balanced impedance

Задайте одинаковое последовательное сопротивление, последовательную индуктивность и параллельную проводимость утечки для всех линий.

General impedance

Задайте последовательное сопротивление, последовательную индуктивность и параллельную проводимость утечки отдельно для каждой линии.

Самоиндуктивность линии а. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Самоиндуктивность линии b. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Самоиндуктивность линии C. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Самоиндуктивность линий a, b и C. Это значение должно быть больше нуля.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Взаимная индуктивность между линиями a и b. Если известен коэффициент сцепления, установите это значение на kLaLb. Чтобы иметь физически реализуемую взаимную индуктивность, это значение должно удовлетворять:

LaLb < Lm, ab < LaLb.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Взаимная индуктивность между линиями b и C. Если известен коэффициент связи, установите значение kLbLc. Чтобы иметь физически реализуемую взаимную индуктивность, это значение должно удовлетворять:

LbLc < Lm, bc < LbLc.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Взаимная индуктивность между линиями a и C. Если известен коэффициент связи, установите это значение на kLaLc. Чтобы иметь физически реализуемую взаимную индуктивность, это значение должно удовлетворять:

LaLc < Lm, ac < LaLc.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Взаимная индуктивность между каждой парой линий. Если известен коэффициент связи, установите это значение в kL, где L - последовательная индуктивность каждой из линий. Чтобы иметь физически реализуемую взаимную индуктивность, это значение должно удовлетворять:

L < Lm < L.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Сопротивление

Последовательное сопротивление линии a. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Последовательное сопротивление линии b. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Последовательное сопротивление линии C. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Последовательное сопротивление линий a, b и C. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Взаимное сопротивление между каждой парой линий. Это значение должно быть больше или равно нулю. Это значение используется для учета потерь в общем пути возврата.

Проводимость параллельной утечки линии A. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Проводимость параллельных утечек линии b. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Проводимость параллельной утечки линии A. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение General impedance.

Проводимость параллельных утечек линий a, b и C. Это значение должно быть больше или равно нулю.

Зависимости

Чтобы включить этот параметр, установите параметризацию в значение Balanced impedance.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018a
