Отказ (трехфазный)

Сигнал с поддержкой или на основе времени, однофазный, двухфазный или трехфазный, заземленный или незаземленный отказ

Библиотека:
Simscape/Электричество/Коммунальные услуги

Описание

Модуль Fault (трехфазный) моделирует любую перестановку однофазного, двухфазного или трехфазного заземленного или незаземленного отказа. Блок может накладывать как временные, так и событийные сбои. Блок может наложить один или оба типа отказов, последовательно, одновременно или в течение перекрывающегося периода времени.

Для временного или временного сбоя укажите время активации отказа с помощью параметра block Fault start time. Отказ становится неактивным по истечении указанной длительности отказа.

Для отказа на основе события укажите порог активации отказа с помощью параметра block Threshold. Внешний управляющий сигнал F разрешает отказ. Отказ активен, когда F превышает пороговое значение. Отказ неактивен, если F меньше или равен пороговому значению.

Блок может представлять следующие перестановки:

Однофазное замыкание на землю (a-g, b-g или c-g)
Двухфазный отказ (a-b, b-c или c-a)
Отказ между двумя фазами и землей (a-b-g, b-c-g или c-a-g)
Трехфазный отказ (a-b-c)
Трехфазное замыкание на землю (a-b-c-g)

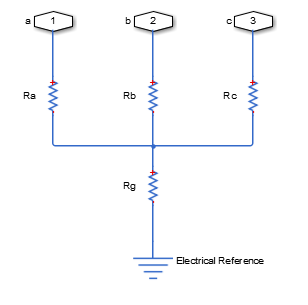

На рисунке показана эквивалентная принципиальная схема для блока.

Чтобы определить сопротивление в эквивалентной цепи, примените соответствующие уравнения из таблицы.

Тип неисправности		Значение R a	Значение R b	Значение R c	Значение R g
Нет/неактивно		$\frac{}{_{1Gpn}}$	$\frac{}{_{1Gpn}}$	$\frac{}{_{1Gpn}}$	Бесконечность/разомкнутая цепь
Однофазное заземление	a-g	$_{Rpn}$	$\frac{}{_{1Gpn}}$	$\frac{}{_{1Gpn}}$	$_{Rng}$
	b-g	$\frac{}{_{1Gpn}}$	$_{Rpn}$	$\frac{}{_{1Gpn}}$	$_{Rng}$
	c-g	$\frac{}{_{1Gpn}}$	$\frac{}{_{1Gpn}}$	$_{Rpn}$	$_{Rng}$
Двухфазный	a-b	$_{Rpn}$	$_{Rpn}$	$\frac{}{_{1Gpn}}$	Бесконечность/разомкнутая цепь
	b-c	$\frac{}{_{1Gpn}}$	$_{Rpn}$	$_{Rpn}$	Бесконечность/разомкнутая цепь
	c-a	$_{Rpn}$	$\frac{}{_{1Gpn}}$	$_{Rpn}$	Бесконечность/разомкнутая цепь
От двух фаз к земле	a-b-g	$_{Rpn}$	$_{Rpn}$	$\frac{}{_{1Gpn}}$	$_{Rng}$
	b-c-g	$\frac{}{_{1Gpn}}$	$_{Rpn}$	$_{Rpn}$	$_{Rng}$
	c-a-g	$_{Rpn}$	$\frac{}{_{1Gpn}}$	$_{Rpn}$	$_{Rng}$
Три фазы	a-b-c	$_{Rpn}$	$_{Rpn}$	$_{Rpn}$	Бесконечность/разомкнутая цепь
Три фазы на землю	a-b-c-g	$_{Rpn}$	$_{Rpn}$	$_{Rpn}$	$_{Rng}$

где:

_Ra - сопротивление между α - фазой и нейтральной точкой соединения wye.
_Rb - сопротивление между b-фазой и нейтральной точкой соединения wye.
_Rc - сопротивление между c-фазой и нейтральной точкой соединения wye.
_Rg - сопротивление между нейтральной точкой соединения wye и электрической опорной точкой.
_Rpn - значение параметра сопротивления Faulted phase-neutral.
_Rng- значение параметра сопротивления нейтрального заземления Faulted.
_Gpn - значение параметра фазо-нейтральной проводимости Unfaulted.

Порты

Сохранение

развернуть все

`~` - Трехфазный порт
электрический

Расширяемый электрический консервационный трехфазный порт для подключения неисправности к системе.

Вход

развернуть все

`F` - Внешний вход управления отказами
физический

Входной порт скалярного управления физическим сигналом для разрешения инициируемого извне отказа.

Зависимости

Чтобы включить этот порт, в настройках внешнего триггера установите для параметра Enable external fault trigger значение Yes.

Продукция

развернуть все

`X` - Состояние неисправности
физический

Скалярный выходной порт физического сигнала для сообщения о состоянии отказа:

1 - Неисправный
0 - Неустранимый

Зависимости

Чтобы включить этот порт, в разделе Main settings установите для параметра State port значение Visible.

Параметры

развернуть все

Главный

`Fault type` - Тип неисправности
`None` (по умолчанию) | `Single-phase to ground (a-g)` | `Single-phase to ground (b-g)` | `Single-phase to ground (c-g)` | `Two-phase (a-b)` | `Two-phase (b-c)` | `Two-phase (c-a)` | `Two-phase to ground (a-b-g)` | `Two-phase to ground (b-c-g)` | `Two-phase to ground (c-a-g)` | `Three-phase (a-b-c)` | `Three-phase to ground (a-b-c-g)`

Тип отказа для модели. Видимость связанных параметров зависит от модели отказа. Возможны следующие варианты:

None - указывает, что отказ неактивен.
Single-phase to ground (a-g)
Single-phase to ground (b-g)
Single-phase to ground (c-g)
Two-phase (a-b)
Two-phase (b-c)
Two-phase (c-a)
Two-phase to ground (a-b-g)
Two-phase to ground (b-c-g)
Two-phase to ground (c-a-g)
Three-phase (a-b-c)
Three-phase to ground (a-b-c-g)

`Faulted phase-neutral resistance` - Неисправное фазо-нейтральное сопротивление
`1e-3` `Ohm` (по умолчанию)

Сопротивление между фазовым соединением и нейтральной точкой, когда неисправность активна.

Зависимости

Для включения этого параметра установите для параметра Fault type значение:

Single-phase to ground (a-g)
Single-phase to ground (b-g)
Single-phase to ground (c-g)
Two-phase (a-b)
Two-phase (b-c)
Two-phase (c-a)
Two-phase to ground (a-b-g)
Two-phase to ground (b-c-g)
Two-phase to ground (c-a-g)
Three-phase (a-b-c)
Three-phase to ground (a-b-c-g)

`Faulted neutral-ground resistance` - Неисправное сопротивление нейтрального заземления
`1e-3` `Ohm` (по умолчанию)

Сопротивление между нейтральной точкой и электрической привязкой, когда неисправность активна.

Зависимости

Для включения этого параметра установите для параметра Fault type значение:

Single-phase to ground (a-g)
Single-phase to ground (b-g)
Single-phase to ground (c-g)
Two-phase to ground (a-b-g)
Two-phase to ground (b-c-g)
Two-phase to ground (c-a-g)
Three-phase to ground (a-b-c-g)

`State port` - Видимость порта состояния
`Hidden` (по умолчанию) | `Visible`

Опция для скрытия или отображения порта x, порта вывода физического сигнала, который сообщает о состоянии отказа:

Hidden - Порт x не отображается при выборе этой опции.
Visible - Порт x отображается только при выборе этой опции.

Внешний триггер

`Enable external fault trigger` - Модель внешнего отказа
`No` (по умолчанию) | `Yes`

Модель внешнего отказа. Выберите между

No - Не моделируйте внешний отказ. При выборе этой опции порт F ввода физического сигнала не отображается.
Yes - Смоделировать внешний отказ. Связанные параметры и порт F ввода физического сигнала отображаются только при выборе этой опции.

`Fault threshold` - Пороговое значение, инициирующее неисправность
`0.5` (по умолчанию)

Пороговое значение, которое инициирует отказ, когда внешний сигнал пересекает его в направлении, указанном состоянием отказа. Этот параметр отображается, только если для параметра Enable external fault trigger установлено значение Yes. Значение по умолчанию: 0.5.

Зависимости

Чтобы включить этот параметр, установите для параметра Enable external fault trigger значение Yes.

`External fault trigger` - Состояние неисправности
`Faulted if F >= Fault threshold` (по умолчанию) | `Faulted if F <= Fault threshold`

Выберите состояние отказа:

Faulted if F >= Fault threshold - неисправность возникает, когда значение внешнего сигнала становится больше или равно значению порогового параметра Fault.
Faulted if F <= Fault threshold - неисправность возникает, когда значение внешнего сигнала становится меньше или равно значению порогового параметра Fault.

Зависимости

Чтобы включить этот параметр, установите для параметра Enable external fault trigger значение Yes.

`Fault resets when fault trigger reverts` - Сброс отказа при восстановлении триггера отказа
`No` (по умолчанию) | `Yes`

Выбрать Yes для сброса отказа при возврате триггерного сигнала. Значение по умолчанию: No.

Зависимости

Чтобы включить этот параметр, установите для параметра Enable external fault trigger значение Yes.

Временной триггер

`Enable temporal fault trigger` - Временная модель неисправности
`No` (по умолчанию) | `Yes`

Временная модель неисправности. Выберите между

No - Не моделируйте временной отказ.
Yes - Моделирование временного сбоя. Связанные параметры отображаются только при выборе этой опции.

`Fault start time` - Время начала неисправности
`1` `s` (по умолчанию)

Время моделирования перехода блока в состояние отказа.

Зависимости

Чтобы включить этот параметр, установите для параметра Enable temporal fault trigger значение Yes.

`Fault duration` - Продолжительность неисправности
`0.1` `s` (по умолчанию)

Продолжительность моделирования для отказа. Блок выходит из состояния отказа, когда время длительности истекло.

Зависимости

Чтобы включить этот параметр, установите для параметра Enable temporal fault trigger значение Yes.

Parasitics

`Unfaulted phase-neutral conductance` - Ненарушенная фазо-нейтральная проводимость
`1e-6` `1/Ohm` (по умолчанию)

Проводимость между фазовыми соединениями и нейтральной точкой, когда фаза не участвует в отказе.

Документация

Отказ (трехфазный)

Описание

Порты

Сохранение

`~` - Трехфазный порт
электрический

Вход

`F` - Внешний вход управления отказами
физический

Зависимости

Продукция

`X` - Состояние неисправности
физический

Зависимости

Параметры

Главный

`Faulted phase-neutral resistance` - Неисправное фазо-нейтральное сопротивление
`1e-3` `Ohm` (по умолчанию)

Зависимости

`Faulted neutral-ground resistance` - Неисправное сопротивление нейтрального заземления
`1e-3` `Ohm` (по умолчанию)

Зависимости

`State port` - Видимость порта состояния
`Hidden` (по умолчанию) | `Visible`

Внешний триггер

`Enable external fault trigger` - Модель внешнего отказа
`No` (по умолчанию) | `Yes`

`Fault threshold` - Пороговое значение, инициирующее неисправность
`0.5` (по умолчанию)

Зависимости

`External fault trigger` - Состояние неисправности
`Faulted if F >= Fault threshold` (по умолчанию) | `Faulted if F <= Fault threshold`

Зависимости

`Fault resets when fault trigger reverts` - Сброс отказа при восстановлении триггера отказа
`No` (по умолчанию) | `Yes`

Зависимости

Временной триггер

`Enable temporal fault trigger` - Временная модель неисправности
`No` (по умолчанию) | `Yes`

`Fault start time` - Время начала неисправности
`1` `s` (по умолчанию)

Зависимости

`Fault duration` - Продолжительность неисправности
`0.1` `s` (по умолчанию)

Зависимости

Parasitics

`Unfaulted phase-neutral conductance` - Ненарушенная фазо-нейтральная проводимость
`1e-6` `1/Ohm` (по умолчанию)

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™
