Модель операционного усилителя с ограниченным коэффициентом усиления с дополнительным шумом
Simscape/Электрические/Интегральные схемы
Блок Op-Amp с конечным усилением моделирует операционный усилитель с ограниченным усилением. Если напряжение на положительном и отрицательном портах равно Vp и Vm соответственно, то выходное напряжение будет следующим:
Разгром
где:
А - это выигрыш.
Rout - выходное сопротивление.
Iout - выходной ток.
Входной ток:
где Rin - входное сопротивление.
Выходное напряжение ограничено минимальным и максимальным выходными значениями, заданными в диалоговом окне блока.

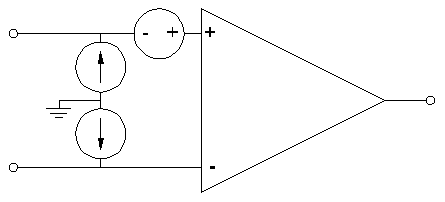

Блок ОУ с конечным усилением может генерировать тепловой шум. Если для параметра Noise mode установлено значение Enabled, то эквивалентная схема для блока включает в себя источник шумового тока, присоединенный к каждому из входов, и источник шумового напряжения, присоединенный к неинвертирующему входу. Эти три источника шума являются независимыми и некоррелированными.
Блок генерирует напряжение шума и ток в соответствии с:
0,1)
0,1)
где:
vnoise - напряжение шума.
плотность - односторонняя спектральная амплитудная плотность шума напряжения.
inoise - ток шума на входе.
identity - односторонняя спектральная амплитудная плотность текущего шума, подаваемого на этот вход.
h - время отбора проб.
N - гауссово случайное число с нулевым средним и стандартным отклонением единицы.
Блок генерирует гауссовский шум, используя источник случайных чисел PS в библиотеке Simscape™ Foundation. Можно управлять начальным числом случайных чисел, задав параметр Repeatability:
Not repeatable - Каждый раз при моделировании модели блок сбрасывает случайное начальное число с помощью генератора случайных чисел MATLAB ®:
seed = randi(2^32-1);
Repeatable - блок автоматически генерирует начальное значение и сохраняет его внутри блока, чтобы всегда начинать моделирование с одного и того же случайного числа. Это автоматически генерируемое начальное значение задается при добавлении в модель блока OP с конечным коэффициентом усиления из библиотеки блоков. При создании новой копии блока Op-Amp с конечным коэффициентом усиления из существующей в модели создается новое начальное значение. Блок устанавливает значение с помощью команды генератора случайных чисел MATLAB, показанной выше.
Specify seed - Если выбрана эта опция, дополнительные параметры позволяют непосредственно задавать значения начальных чисел случайных чисел для входного напряжения, неинвертирующего входного тока и инвертирующего входного тока.
