Описание

Блок Fully Differential Op-Amp моделирует полностью дифференциальный операционный усилитель. Дифференциальная передача сигнала лучше, чем односторонняя передача за счет снижения восприимчивости к внешним источникам шума. Приложения включают в себя сбор данных, где входы являются дифференциальными, например, сигма-дельта преобразователи.

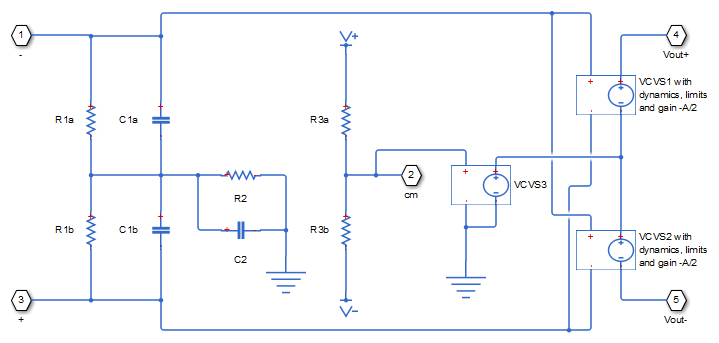

На следующей диаграмме показано внутреннее представление усилителя.

Параметры компонентов цепи получаются из заданных параметров блока. Коэффициент усиления двух источников напряжения (VCVS1 и VCVS2) устанавливается равным половине значения дифференциального коэффициента усиления. Аналогично скорость нарастания каждого из источников напряжения устанавливается равной половине значения дифференциальной максимальной скорости нарастания. Напряжения двух выходных портов Vout+ и Vout- ограничены минимальным и максимальным выходными напряжениями, указанными пользователем.

Выходное напряжение для нулевого дифференциального входного напряжения управляется портом общего режима, cm. Если ток не выводится из cm порт внешней схемой, то выходное напряжение устанавливается как среднее положительное и отрицательное напряжения питания резисторной лестницей R3a и R3b. Следует отметить, что отрицательное напряжение питания может быть равно нулю, что соответствует работе при отсутствии раздельного питания. Значения для минимального и максимального выходных напряжений, которые вы предоставляете, должны быть совместимы со значениями для питающих напряжений, которые вы предоставляете. Так, например, максимальное выходное высокое напряжение будет меньше положительного напряжения питания, разность, соответствующая количеству падений напряжения p-n перехода в цепи.
