Теплопередача через полупроводниковый модуль
Simscape / Электрический / Пассивный / Тепловой

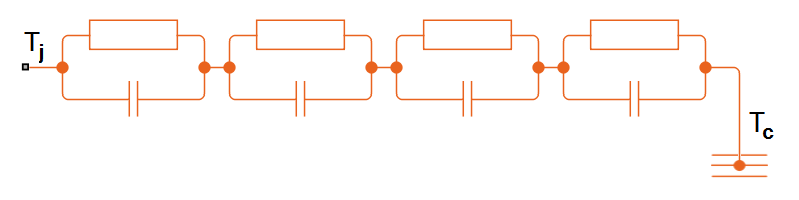

Блок Foster Thermal Model представляет собой теплопередачу через полупроводниковый модуль. На рисунке показана эквивалентная схема для блока Foster Thermal Model четвертого порядка. Tj - температура перехода, а Tc - температура основной пластины.
Тепловая модель Фостера содержит один или несколько экземпляров элементов тепловой модели Фостера. На рисунке показана эквивалентная цепь для элемента тепловой модели Фостера.
Количество тепловых элементов равно порядку представления. Для модели первого порядка используйте параметры скалярного блока. Для модели n-го порядка используйте векторы строк длиной N. Другими терминами, описывающими тепловую модель Фостера, являются:
Контур частичной фракции
Модель Пи
Определяющими уравнениями для элемента тепловой модели Фостера первого порядка являются:
theRthermal
и
CthermaldTABdt,
где:
Термическая емкость.
start- постоянная теплового времени.
Термическое сопротивление.
QAB - это тепловой поток через материал.
TAB - разность температур между слоями материала.
[1] Шютце, Т. AN2008-03: Модели тепловых эквивалентных цепей. Примечание к приложению. V1.0. Германия: Infineon Technologies AG, 2008.
