Теплопередача через отдельный слой полупроводникового модуля
Simscape / Электрический / Пассивный / Тепловой
Блок тепловой модели Кауэра представляет собой теплопередачу через отдельный слой полупроводникового модуля. На рисунке показана эквивалентная цепь для блока элемента тепловой модели Кауэра.
Тепловая модель Кауэра представляет собой множество слоев, составляющих упаковку полупроводника. Слои включают кристалл, припой, подложку, припой и основание. Другими терминами, описывающими тепловую модель Кауэра, являются:
Контур непрерывной фракции
Модель Т
Лестничная сеть

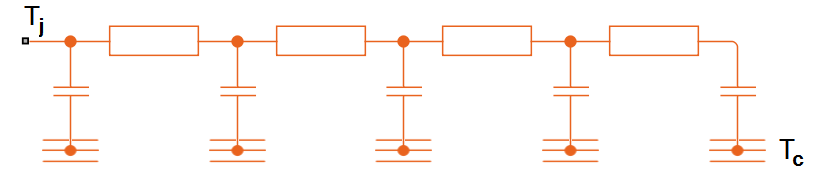

Для создания тепловой модели Кауэра необходимо последовательно соединить несколько экземпляров блока элемента тепловой модели Кауэра. На рисунке тепловой модели Кауэра Tj - температура соединения, а Tc - температура базовой пластины.
Определяющими уравнениями для блока элемента тепловой модели Кауэра являются
TABRthermal,
и
CthermaldTARdt,
где:
Термическая емкость.
start- постоянная теплового времени.
Термическое сопротивление.
QAB - это тепловой поток через материал.
TAB - разность температур между слоями материала.
QAR - тепловой поток, проходящий через тепловую емкость.
TAR - перепад температуры по тепловой емкости.
Параметры «Переменные» используются для задания приоритетов и начальных целевых значений для переменных блока перед моделированием. Дополнительные сведения см. в разделе Установка приоритета и начальной цели для переменных блока.
В отличие от параметров блока, переменные не имеют условной видимости. Параметры «Переменные» включают все существующие переменные блока. Если переменная не используется в наборе уравнений, соответствующих выбранной конфигурации блока, значения, указанные для этой переменной, игнорируются.
[1] Шютце, Т. AN2008-03: Модели тепловых эквивалентных цепей. Примечание к приложению. V1.0. Германия: Infineon Technologies AG, 2008.
