Однострочный триггер

Поднятие кромки, опущение кромки, одновибрация кромки

Библиотека:
Simscape / Электрический / Контроль / Общий Контроль

Описание

Блок «Одностабильный триггер» (или «Одностабильный мультивибратор») генерирует один выходной импульс заданной длительности при его внешнем срабатывании. Внешний триггер является логическим сигналом. Генерация импульсов запускается при обнаружении изменения во внешнем сигнале запуска. Обнаружение изменений может быть:

Передний край
Падающая кромка
Любое ребро

Когда выходной сигнал является истинным, изменение внешнего триггерного сигнала не оказывает никакого влияния.

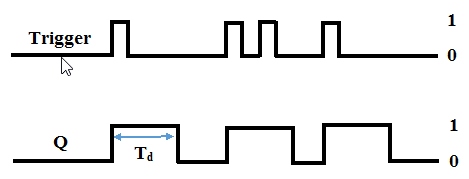

Работа моностабильного триггера представлена на следующем рисунке:

Порты

Вход

развернуть все

`Trigger` - Триггер триггера
`0` | `1`

Введите сигнал триггера в триггер.

Типы данных: Boolean

Продукция

развернуть все

`Q` - Выход триггера
`0` | `1`

Выходной сигнал триггера.

Типы данных: Boolean

Параметры

развернуть все

`Change detection` - Изменение сигнала триггера
`Rising edge` (по умолчанию) | `Falling edge` | `Either edge`

Стратегия обнаружения изменений для генерации выходных импульсов.

`Initial condition` - Исходное состояние триггера
`0` (по умолчанию) | скаляр

Исходное состояние триггера.

`Pulse duration (s)` - Длительность выходного импульса
`0.01` (по умолчанию) | положительный скаляр

Длительность выходного импульса, в с.

`Sample time` - Время блочной выборки
`0.001` (по умолчанию) | 0 | положительный скаляр

Время между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Для операции дискретного времени задайте положительное значение времени выборки. Для непрерывной работы установите время выборки равным 0.

Если этот блок находится в маскированной подсистеме или другой вариационной подсистеме, которая допускает непрерывную и дискретную работу, активизируйте параметр времени выборки. Продвижение параметра времени выборки обеспечивает правильное переключение между непрерывной и дискретной реализациями блока. Дополнительные сведения см. в разделе Преобразование параметра в маску.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

Блоки

Изменить детектор | Установить-сбросить триггер | Выборка и удержание сигнала

Представлен в R2018b
