Термистор с положительным температурным коэффициентом (PTC) переключающего типа
Simscape/Электрические/Датчики и преобразователи

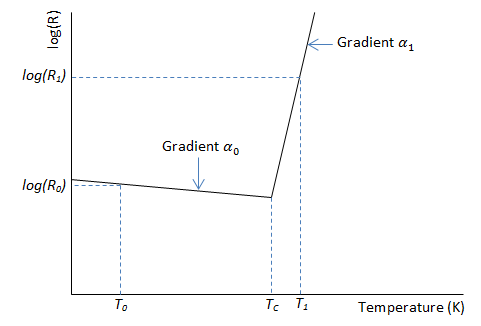

Блок PTC Thermistor представляет собой термистор с положительным температурным коэффициентом (PTC) коммутационного типа. Этот тип термистора имеет уменьшающееся сопротивление с повышением температуры до температуры Кюри. Выше температуры Кюри сопротивление увеличивается очень быстро с увеличением температуры, как показано на следующем графике. Область справа от температуры Кюри называется режимом PTC. Для представления непереключенного линейного терморезистора PTC используйте блок «Терморезистор» (Thermal Resistor).
Для терморезистора РТС коммутационного типа сопротивление R при температуре Т задается
для T ≥ Tc
α1T1α0 − α1
где:
Tc - температура Кюри.
R0 - сопротивление при номинальном температурном T0.
R1 - сопротивление при эталонной температуре T1.
T0 - номинальная температура, при которой указано сопротивление, обычно комнатная температура. T0 меньше температуры Кюри Tc.
T1 - эталонная температура, равная или превышающая температуру Кюри Tc, что означает, что при этой температуре действует режим PTC.
α0 - температурный коэффициент при номинальной температуре T0.
α1 - температурный коэффициент при эталонной температуре T1.
Следующее уравнение описывает тепловое поведение блока:
KdtcdTdt
где:
Q - чистый тепловой поток в порт A.
Kd - значение параметра Коэффициент рассеяния.
tc - значение параметра тепловой постоянной времени.
dT/dt - скорость изменения температуры.
Раздел «Переменные» интерфейса блока используется для установки приоритетов и начальных целевых значений для переменных блока перед моделированием. Дополнительные сведения см. в разделе Установка приоритета и начальной цели для переменных блока.
