Генерация десяти импульсов управления переключателями для пятифазных двухуровневых коммутационных устройств стробирования
Simscape / Электрический / Контроль / Модуляция Ширины импульса
Блок генератора сигнала ШИМ-затвора (пятифазный, двухуровневый) управляет поведением переключения для пятифазного двухуровневого преобразователя мощности. Блок использует время стробирования, обеспечиваемое в качестве входных сигналов, для генерирования десяти импульсов управления переключением. Информацию о времени стробирования можно получить с помощью блока генератора синхронизации и формы сигнала ШИМ (пятифазный, двухуровневый).
Этот блок позволяет выбрать естественную, симметричную или асимметричную выборку волны модуляции.
Блок генератора сигнала ШИМ-затвора (пятифазный, двухуровневый) не выполняет широтно-импульсную модуляцию (ШИМ) на основе несущей. Вместо этого блок использует время стробирования для генерации как импульсов управления переключением, так и сигналов модуляции, которые выводит блок.
PWM на основе несущей, однако, полезен для демонстрации того, как выбранный режим выборки связан с поведением включения и выключения импульсов, которые генерирует блок. Генератор, использующий трехуровневый метод ШИМ на основе несущей:
Выборка опорной волны

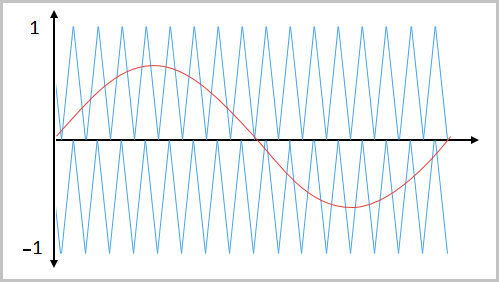

Сравнение выборки с двумя параллельными треугольными несущими волнами, разделенными одним уровнем
Генерирует импульс включения, если выборка выше сигнала несущей, или импульс выключения, если выборка ниже волны несущей
Чтобы определить поведение импульсов включения и выключения, трехуровневый генератор ШИМ на основе несущей использует следующие методы для выборки каждой из треугольных волн:

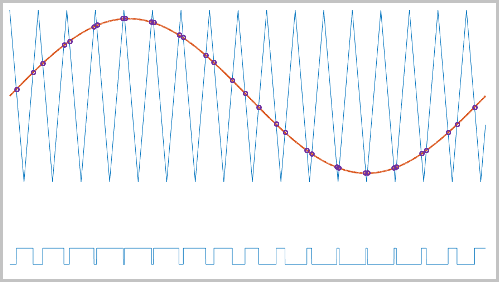

Естественный - выборка и сравнение происходят в точках пересечения модулированной волны и несущей волны.

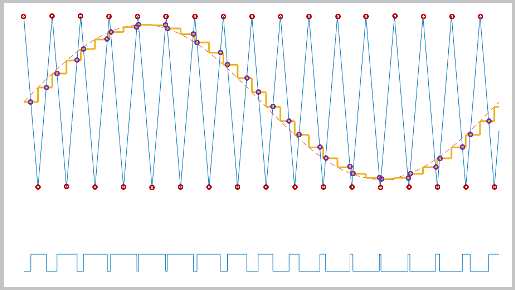

Асимметричная - выборка происходит на верхней и нижней границах несущей волны. Сравнение происходит на пересечении, которое следует за выборкой.

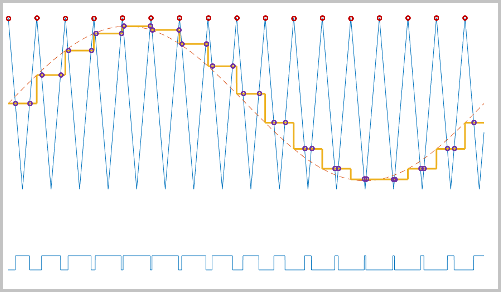

Симметрично - выборка происходит только на верхней границе несущей волны. Сравнение происходит на пересечении, которое следует за выборкой.
