Генератор ШИМ (пятифазный, двухуровневый)

Формирование пятифазного двухуровневого сигнала с широтно-импульсной модуляцией

развернуть все на странице
  • Библиотека:

  • Simscape / Электрический / Контроль / Модуляция Ширины импульса

Описание

Блок генератора ШИМ (пятифазный, двухуровневый) управляет поведением переключения для пятифазного двухуровневого преобразователя мощности. Блок:

  1. Вычисляет время включения и отключения на основе входных данных блока:

    • Пять синусоидальных опорных напряжений, по одному на фазу

    • Напряжение линии постоянного тока

  2. Использует время стробирования для генерации десяти импульсов управления переключением.

  3. Использует время стробирования для генерации сигналов модуляции.

Непрерывная ШИМ

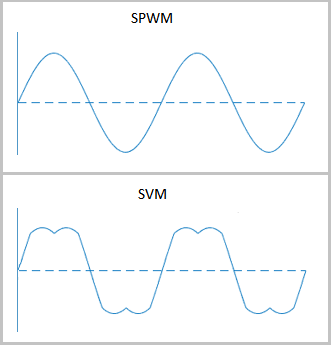

Блок обеспечивает только непрерывную широтно-импульсную модуляцию (ШИМ). На чертеже показана общая разница между непрерывной синусоидальной широтно-импульсной модуляцией (SPWM) и непрерывной пространственно-векторной модуляцией (SVM).

Режим отбора проб

Этот блок позволяет выбрать естественную, симметричную или асимметричную выборку волны модуляции.

Блок генератора ШИМ (пятифазный, двухуровневый) не выполняет ШИМ на основе несущей. Вместо этого блок использует входные сигналы для вычисления времени стробирования, а затем использует время стробирования для генерации как импульсов управления переключением, так и сигналов модуляции, которые он выдает.

PWM на основе несущей, однако, полезен для демонстрации того, как выбранный режим выборки связан с поведением включения и выключения импульсов, которые генерирует блок. Генератор, использующий двухуровневый метод ШИМ на основе несущей:

  1. Выполняет выборку опорной волны.

  2. Сравнивает выборку с треугольной несущей волной.

  3. Генерирует импульс включения, если выборка выше сигнала несущей, или импульс выключения, если выборка ниже волны несущей.

Чтобы определить поведение импульсов включения и выключения, двухуровневый генератор ШИМ на основе несущей использует следующие методы для выборки волны треугольника:

  • Естественный - выборка и сравнение происходят в точках пересечения модулированной волны и несущей волны.

  • Асимметричная - выборка происходит на верхней и нижней границах несущей волны. Сравнение происходит на пересечении, которое следует за выборкой.

  • Симметрично - выборка происходит только на верхней границе несущей волны. Сравнение происходит на пересечении, которое следует за выборкой.

Порты

Вход

развернуть все

Синусоидальные напряжения, которые должен выводить подключенный преобразователь, задаваемые как вектор из пяти элементов с одним элементом для каждой фазы.

Положительное вещественное число для напряжения постоянного тока преобразователя, определяемого как скаляр.

Продукция

развернуть все

Десять импульсных сигналов, которые определяют поведение переключения в подключенном преобразователе мощности, возвращаются в виде вектора.

Модулирующие волны, возвращаемые как вектор из пяти элементов, с одним элементом для каждой фазы.

Параметры

развернуть все

СПОСОБ НЕПРЕРЫВНОЙ ШИРОТНО-ИМПУЛЬСНОЙ МОДУЛЯЦИИ.

Метод волновой выборки. Режим дискретизации определяет, выполняет ли блок выборку сигнала модуляции, когда волны пересекаются, или когда несущая волна находится в одном или обоих своих граничных условиях.

Частота, с которой переключатели в переключателе преобразователя мощности, в Гц.

Интервал времени между последовательными выполнением блоков, в секундах. Для обеспечения адекватного разрешения в генерируемом сигнале установите это значение меньшим или равным 1/(50*Fsw), где Fsw - значение параметра Частота переключения (Гц).

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

См. также

Блоки

Представлен в R2021a
