Создание трехфазной двухуровневой информации о времени стробирования
Simscape / Электрический / Контроль / Модуляция Ширины импульса
Блок синхронизации и генератора сигналов ШИМ (трехфазный, двухуровневый) управляет поведением переключения для трехфазного двухуровневого преобразователя мощности. Блок вычисляет время включения и отключения и модулирующие волны на основе этих входов блока:
Три синусоидальных опорных напряжения
Напряжение линии постоянного тока
Этот блок можно использовать с преобразователями среднего значения для ускорения моделирования.
Блок обеспечивает режимы как непрерывной, так и прерывистой широтно-импульсной модуляции (ШИМ). На чертеже показана общая разница между непрерывной синусоидальной широтно-импульсной модуляцией (SPWM) и непрерывной пространственно-векторной модуляцией (SVM).
Для прерывистой широтно-импульсной модуляции (DPWM) блок зажимает модулированную волну к положительной или отрицательной направляющей постоянного тока в общей сложности на 120 градусов в течение каждого основного периода. В течение интервалов зажима модуляция прекращается.

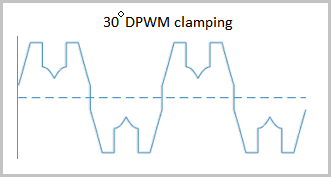

Форма сигнала с 30-градусным DPWM имеет четыре 30-градусных интервала на основной период.

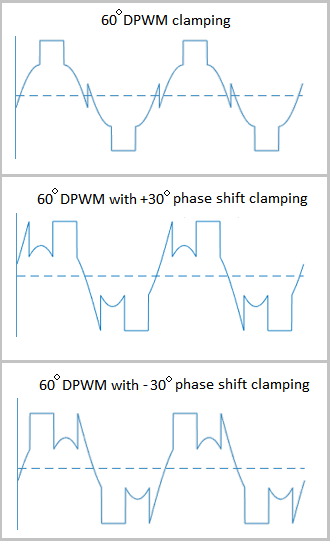

Выбор положительного или отрицательного 30-градусного фазового сдвига влияет на интервалы зажима для 60-градусного DPWM.
На рисунке показаны формы сигналов для положительного и отрицательного зажима постоянного тока для 120-градусного DPWM.
Этот блок позволяет выбрать естественную, симметричную или асимметричную выборку волны модуляции.
Блок синхронизации и генератора сигналов ШИМ (трехфазный, двухуровневый) не выполняет ШИМ на основе несущей. Вместо этого блок использует входные сигналы для вычисления времени стробирования.
PWM на основе несущей, однако, полезен для демонстрации того, как выбранный режим выборки связан с поведением включения и выключения импульсов, которые генерирует блок. Генератор, использующий двухуровневый метод ШИМ на основе несущей:
Выборка опорной волны
Сравнивает выборку с треугольной несущей волной
Генерирует импульс включения, если выборка выше сигнала несущей, или импульс выключения, если выборка ниже волны несущей
Чтобы определить поведение импульсов включения и выключения, двухуровневый генератор ШИМ на основе несущей использует следующие методы для выборки волны треугольника:
Естественный - выборка и сравнение происходят в точках пересечения модулированной волны и несущей волны.
Асимметричная - выборка происходит на верхней и нижней границах несущей волны. Сравнение происходит на пересечении, которое следует за выборкой.
Симметрично - выборка происходит только на верхней границе несущей волны. Сравнение происходит на пересечении, которое следует за выборкой.
[1] Чон, Д. В., Дж. С. Ким и С. К. Сул. «Унифицированная методика модуляции напряжения для трехфазного преобразования мощности в реальном времени». IEEE Transactions on Industry Applications, Vol. 34, No. 2, 1998, pp. 374-380.
[2] Со, J. H., C. H. Choi и D. S. Hyun. «Новый упрощенный метод пространственно-векторной ШИМ для трехуровневых инверторов». IEEE Transactions on Power Electronics, том 16, № 4, 2001, стр. 545-550.
Преобразователь (трехфазный) | Генератор сигнала ШИМ-затвора (трехфазный, двухуровневый) | Генератор ШИМ (трехфазный, двухуровневый) | Генератор синхросигналов и сигналов ШИМ (трехфазный, трехуровневый)
