Программное обеспечение Simscape™ Electrical™ включает двенадцать различных библиотек верхнего уровня. Эти библиотеки позволяют моделировать мехатронные системы, архитектуры аналоговых схем и одно- и многофазные системы электропитания. С помощью этих библиотек можно также разработать алгоритмы управления этими системами в среде Simulink ®. Все эти библиотеки, за исключением Specialized Power Systems, содержат блоки, разработанные специально для расширения доменов Simscape Foundation и полностью совместимые с технологией Simscape. Блоки в библиотеке специализированных систем питания функционируют в собственной области.
Все библиотеки Simscape Electrical, за исключением специализированных систем питания, содержат блоки, специально разработанные для:
Расширение домена Simscape Electrical, однофазного электрического домена.
Расширение трехфазного электрического домена Simscape - трехфазного электрического домена.
Эти библиотечные блоки написаны на языке Simscape и полностью совместимы с технологией Simscape, включая локальные решатели, протоколирование данных, средства просмотра статистики и переменных, частотный анализ, а также настройки компонентов и библиотек. Чтобы настроить модели Simscape Electrical, состоящие из этих блоков библиотеки, для моделирования локального решателя, используйте блок «Конфигурация решателя». Многие блоки в этих библиотеках также работают с другими доменами Simscape Foundation, такими как области Mechanical, Magnetic и Thermal. При работе с блоками библиотеки, совместимыми с технологией Simscape, можно использовать следующие возможности:
Решатель секционирования
Консультант по рабочим процессам Simscape HDL
Обозреватель результатов Simscape
Эти библиотеки включают модели высокоточной, нелинейной, неисправной, электротермической силовой электроники. Эти компоненты можно использовать для разработки мехатронных систем и построения поведенческих моделей для оценки аналоговых архитектур схем. Библиотеки также включают модели с низкой точностью, которые переключаются линейно и оптимизированы для быстрого моделирования. Существуют также некоторые модели, содержащие дополнительные порты для теплового анализа.
Однолинейные трехфазные диаграммы можно создавать с помощью трехфазных блоков, поскольку трехфазная электрическая область поддерживает сигналы, которые содержат все три фазы как отдельные элементы в одном векторе. Можно также моделировать каждую фазу по отдельности, например, для ввода в цепь однофазного замыкания на землю путем расширения трехфазных портов на этих блоках в три отдельных однофазных электрических порта.
Библиотека управления содержит блоки Simulink для генерации сигнала, математического преобразования и управления машиной. Эти компоненты можно использовать для разработки систем управления одно- и многофазными системами электропитания.
Посредством сохранения портов одного домена можно напрямую соединить блоки из этих библиотек Simscape Electrical с блоками Simscape из:
Библиотеки Simscape Foundation
Дополнительные продукты Simscape, такие как Simscape Driveline™, Simscape Multibody™ и Simscape Fluids™
Через порты физических сигналов можно подключить физические блоки из этих библиотек Simscape Electrical к:
Блоки Simulink, включая блоки из библиотеки Control, с помощью блоков конвертеров из библиотеки Simscape Utilities
Блоки из библиотеки «Физические сигналы», находящейся в библиотеке Simscape Foundation.
Библиотека Simscape Electrical Specialized Power Systems содержит блоки, использующие собственный специализированный электрический домен. Библиотека содержит модели типичного энергетического оборудования, такого как трансформаторы, электрические машины и приводы, силовая электроника. Он также содержит модели управления, измерения и генерации сигналов, которые можно использовать для разработки алгоритмов управления энергосистемой. Библиотека основных блоков специализированных энергосистем содержит блок powergui, который предоставляет инструменты для стационарного анализа электрических цепей. Для настройки моделей специализированных энергосистем для непрерывного, дискретного или фазорного моделирования и анализа результатов моделирования используйте блок powergui. Блок powergui находится в библиотеке основных блоков специализированных систем питания.
Можно подключить блоки специализированных систем питания к блокам Simulink:
Непосредственно через входные и выходные порты сигнала Simulink.
Через блоки измерений из поддиапазона «Измерения» библиотеки «Основные блоки».
Доступ к библиотекам Simscape Electrical можно получить в браузере библиотеки Simulink или в командной строке MATLAB ® .

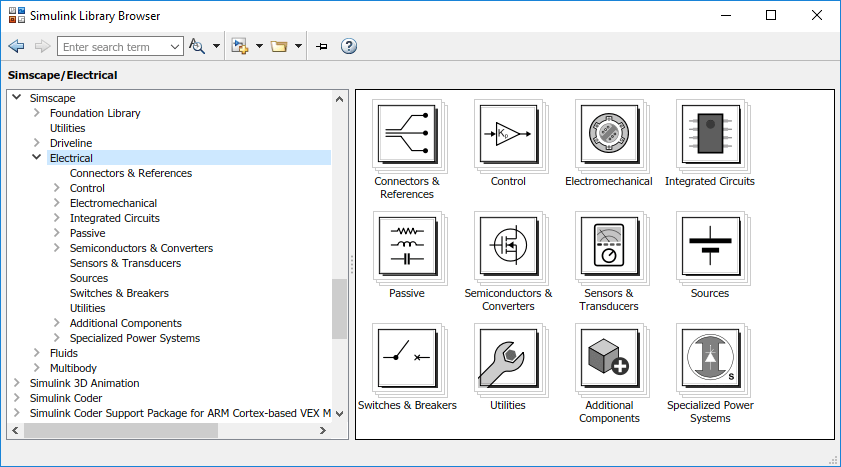

Чтобы отобразить библиотеку Electrical в браузере библиотеки Simulink, выполните прокрутку до узла Simscape. Разверните узел Simscape, а затем узел Electrical. В качестве альтернативы в командной строке MATLAB введите эту команду.
ee_lib
Чтобы получить доступ к вспомогательным библиотекам в двенадцати библиотеках Simscape Electrical верхнего уровня, разверните узлы. В качестве альтернативы используйте open_system в командной строке MATLAB. Например, для доступа к поддиапазонам в библиотеке «Соединители и ссылки» введите следующие команды:
ee_lib;
open_system('ee_lib/Connectors & References')
