С помощью программы Simulink ® PLC Coder™ можно создавать структурированный текст, а также код тестового стенда и импортировать созданный код в целевую среду IDE.
В этом учебном пособии вы узнаете, как:
Откройте окно plcdemo_ladder_timers и подготовить модель к созданию кода.
Проверьте созданный код.
Автоматически или вручную импортируйте созданный код в целевую среду IDE.
Кодер Simulink PLC
У вас есть доступ к Rockwell Automation ® RSLogix™ 5000 или Studio 5000 IDE.
Откройте окно plcdemo_ladder_timers модель.
Откройте настройки модели и задайте для параметра Выбор решателя (Solver Selection) значение Fixed-step и решатель для discrete(no continuous states).
См. раздел Импорт сгенерированного кода схемы многозвенной цепи вручную
Созданный файл L5X можно импортировать вручную в RSLogix 5000 или Studio 5000 IDE.
Для создания файла импорта L5X:
Щелкните правой кнопкой мыши Motor Controller и выберите «Код ПЛК» > «Параметры».

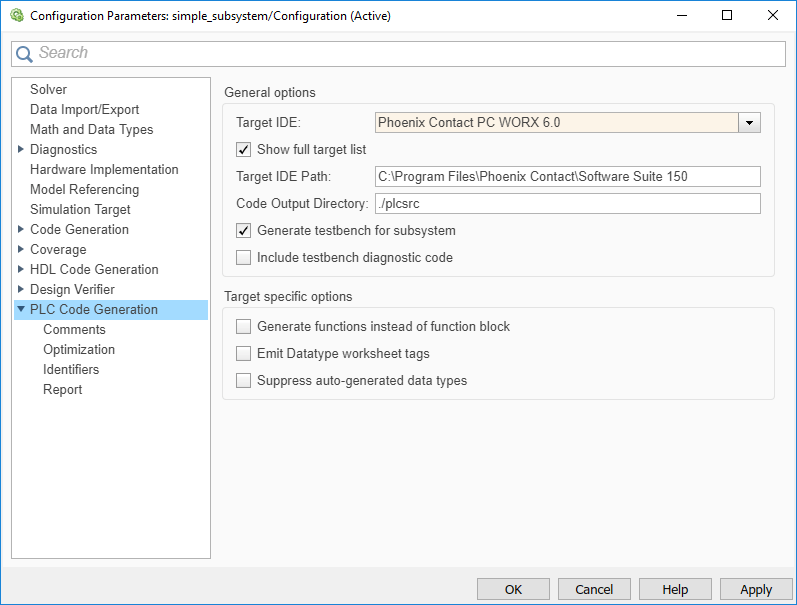

Появится окно параметров конфигурации генерации кода ПЛК:
На панели «Создание кода ПЛК» в списке «Целевая среда IDE» выберите либо Rockwell Studio 5000:AOI или Rockwell RSLogix5000:AOI.
В поле «Путь к целевой среде IDE» введите путь к папке, в которой требуется сохранить созданный файл L5X. В поле «Каталог вывода кода» введите имя папки для сохранения созданного файла L5X.
Нажмите кнопку «Применить».
Щелкните правой кнопкой мыши Motor Controller и выберите PLC CodeGenerate Code for Subsystem.

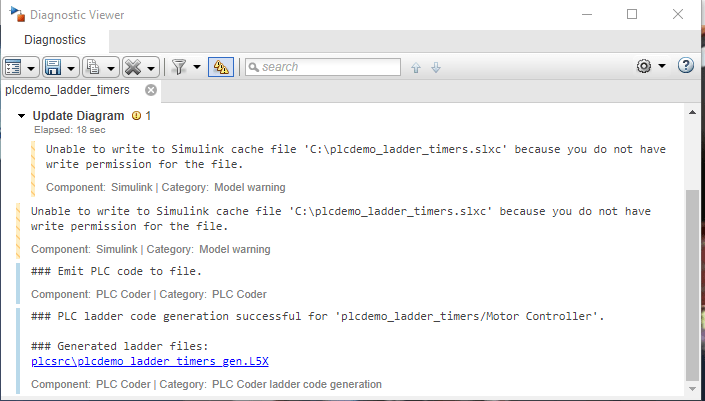

После завершения формирования кода в окне Diagnostic появится сообщение с указанием пути к сгенерированному файлу L5X.
