После создания кода укажите необходимость создания отчета. Управление внешним видом и содержанием отчета.
Отчет о создании кода показывает сопоставление между объектами модели Simulink ® и расположениями в сгенерированном коде. Отчет также показывает статические метрики кода для файлов, глобальных переменных и функциональных блоков.

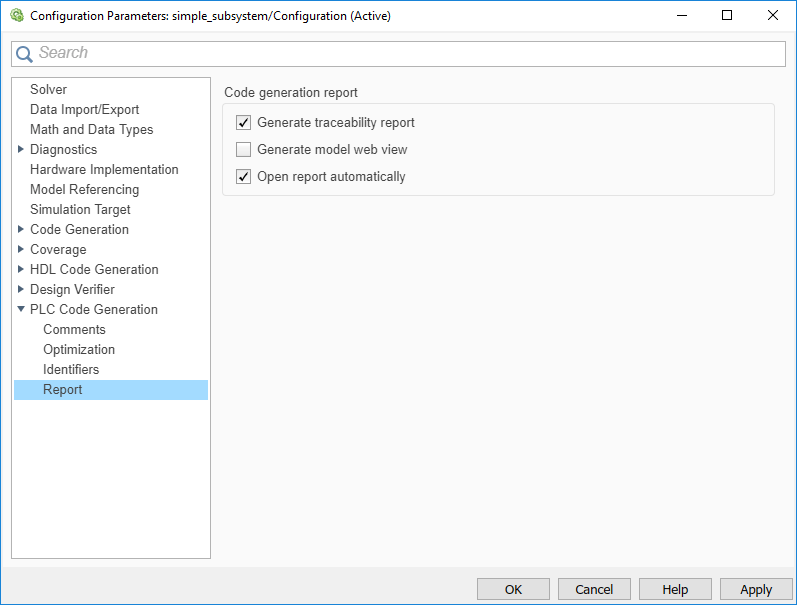

Укажите, следует ли создавать отчет о создании кода. Эта опция доступна на панели «Создание кода ПЛК» > «Отчет» диалогового окна «Параметры конфигурации».
По умолчанию: вкл.
На Создает отчет о создании кода в виде HTML-файла.
ПрочьПодавление создания отчета о создании кода.
Параметр: PLC_GenerateReport |
| Тип: строка |
Значение: 'on' | 'off' |
По умолчанию:
'on' |
Simulink PLC Coder™ не создает файл отчета об отслеживании при создании диаграмм многозвенной цепи из диаграмм Stateflow ®. Однако файл отчета об отслеживании создается при создании структурированного текста из диаграмм Stateflow.
Схемы лестниц. чарты. Однако при создании структурированного текста на основе диаграмм создается файл отчета об отслеживании.
Чтобы перемещаться между кодом и моделью в одном окне, включите веб-представление модели в отчет о создании кода. Эта опция доступна на панели «Создание кода ПЛК» > «Отчет» диалогового окна «Параметры конфигурации».
Модель и созданный код можно совместно использовать вне среды MATLAB ®. Необходимо иметь Generator™ отчета Simulink, чтобы включить веб-представление (генератор отчетов Simulink) модели в отчет о создании кода.
По умолчанию: Откл.
НаВключает веб-представление модели в отчет о создании кода.
ПрочьПропускает веб-представление модели в отчете о создании кода.
Параметр: PLC_GenerateWebView |
| Тип: строка |
Значение: 'on' | 'off' |
По умолчанию: 'off' |
Укажите, следует ли открывать отчет о создании кода автоматически. Эта опция доступна на панели «Создание кода ПЛК» > «Отчет» диалогового окна «Параметры конфигурации».
По умолчанию: off
На Открывает отчет о создании кода в виде HTML-файла.
ПрочьПодавление открытия отчета о создании кода.
Параметр:
PLC_LaunchReport |
| Тип: строка |
Значение:
'on' | 'off' |
По умолчанию:
'off' |
