lcladder

Объект многозвенной цепи LC

развернуть все на странице

Описание

lcladder создает объект LC-многозвенной цепи, который можно добавить к существующей цепи. Создать фильтры и вычислить S-параметры фильтров с помощью lcladder класс. Также можно добавить lcladder объект к существующей цепи.

Вы также можете использовать lcladder объект для преобразования rffilter объект к оболочечнику LCLad = lcladder(rffiltobj) где rffiltobj является rffilter объект.

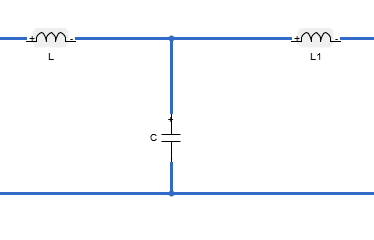

LC ladder representation

Создание

Синтаксис

lcobj = lcladder (верхний, L, C)
lcobj = lcladder (rffilterobj)
lcobj = lcladder (___, lcname)

Описание

пример

lcobj = lcladder(top,L,C) создает объект LC-многозвенной цепи, lcobj, с топологией, top, значения индуктора, Lи значения конденсатора, C.

lcobj = lcladder(rffilterobj) создает объект LC-многозвенной цепи, lcobj из объекта радиочастотного фильтра, rffilter.

lcobj = lcladder(___,lcname) создает объект LC-многозвенной цепи, lcobj, с именем, lcname. lcname должен быть символьным вектором.

Свойства

развернуть все

Тип топологии многозвенной цепи LC, указанный как один из следующих символьных векторов:

  • 'lowpasspi'Фильтр нижних частот

  • 'lowpasstee'Низкочастотный тройниковый фильтр

  • 'highpasspi': Фильтр pi верхних частот

  • 'highpasstee'Высокочастотный тройниковый фильтр

  • 'bandpasspi'Полосовой pi-фильтр

  • 'bandpasstee'Полосовой тройниковый фильтр

  • 'bandstoppi'Полосовой стопорный фильтр pi

  • 'bandstoptee'Полосовой тройниковый фильтр

Задайте тип топологии в topology аргумент синтаксиса.

Пример: 'lowpasspi'

Значения индукторов в LC-лестнице, заданные как числовой скаляр или вектор в henries. Установите значение индуктора в поле inductances аргумент синтаксиса.

Пример: 3.18e-8

Значения конденсатора в LC-лестнице, заданные как числовой скаляр или вектор в фарадах. Установите значение конденсатора в поле c аргумент синтаксиса.

Пример: [6.37e-12 6.37e-12]

Имя объекта LC-многозвенной цепи, указанное как символьный вектор. Установка имени многозвенной цепи LC в lcname аргумент синтаксиса.

Пример: 'lcfilter'

Количество портов в объекте LC-многозвенной цепи. указан как скаляр. Это значение всегда 2.

Имена клемм объекта LC-многозвенной цепи, указанные как вектор ячейки, {'p1+' 'p2+' 'p1-' 'p2-'}. Объект LC-многозвенной цепи всегда имеет четыре клеммы: две клеммы, связанные с первым портом ('p1+' и 'p1-') и два терминала, связанные со вторым портом ('p2+' и 'p2-').

Пример: {'p1+' 'p2+' 'p1-' 'p2-'}

Родительские узлы цепи, соединенные с клеммами объекта многозвенной цепи LC, заданными как вектор целых чисел. Это свойство появляется только после добавления объекта многозвенной цепи LC к цепи.

Примечание

«ParentNodes» отображаются только после добавления конденсатора

в цепь.

Полный путь к цепи, к которой принадлежит объект LC-многозвенной цепи, указанный как символьный вектор. Этот путь появляется только после добавления индуктора к цепи.

Примечание

«ParentPath» отображается только после добавления конденсатора

в цепь.

Функции объекта

cloneСоздание копии существующего элемента цепи или объекта цепи

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте низкочастотный объект многозвенной цепи pi LC со значением индуктора 3,18e-8 H и значением конденсатора 6,37e-12 F. Рассчитайте и постройте график s-параметров.

L = 3.18e-8;
C = [6.37e-12 6.37e-12];
lpp = lcladder('lowpasspi',L,C)
lpp =
  lcladder: LC Ladder element

        Topology: 'lowpasspi'
     Inductances: 3.1800e-08
    Capacitances: [6.3700e-12 6.3700e-12]
            Name: 'lcfilt'
        NumPorts: 2
       Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}


freq = 0:1e6:1e9;
S = sparameters(lpp,freq);
rfplot(S)

Figure contains an axes. The axes contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Эта LC-многозвенная цепь также может быть добавлена в цепь.

c = circuit;
add(c,[1 2 0 0],lpp)
setports(c,[1 0],[2 0])
