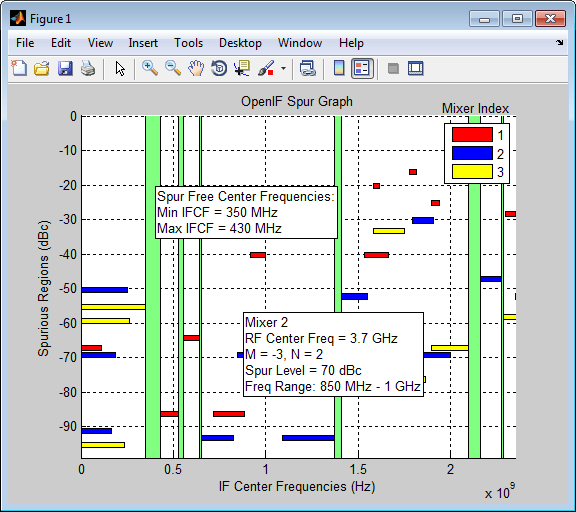

Графическая сводка всех соответствующих шпор и зон, свободных от шпор
show( создает прямолинейный график hif)OpenIF объект hif. Прямолинейный график содержит:
Вертикальные зеленые полосы, представляющие зоны без шпор.
Горизонтальные цветные полосы, представляющие ложные области.
Свободными от шпор зонами называют диапазоны возможных центральных частот ПЧ, свободных от интермодуляционных искажений. В зависимости от конфигурации смесителей в hif, зоны, свободные от шпор, могут не появиться. При щелчке на зоне, свободной от шпоры, создается всплывающая подсказка, в которой отображается информация о зоне, свободной от шпоры:
Min IFCF - минимально возможная центральная частота IF для соответствующей зоны, свободной от шпор.
Max IFCF - максимальная центральная частота ПЧ fIF для соответствующей зоны, свободной от шпор.
Ложные области содержат интермодуляционные продукты по меньшей мере из одного смесителя. Цвет шпоры на графике шпоры указывает, какой смеситель генерирует шпору, согласно легенде на графике шпоры. При щелчке на ложной области появляется подсказка, в которой отображается информация о шпоре:
RF Center Freq - RF центральная частота смесителя, который генерирует шпору
M, N - Коэффициенты в уравнении | MfRF - N (fRF ± fIF) | (преобразование вниз) или уравнении | MfIF + N ( fRF ± fIF) |. Тип впрыска приемника определяет знак в уравнениях. Эти коэффициенты относятся к конкретному смешивающему продукту, который генерирует паразитную область.
Уровень отростка (Spur Level) - разность величин между сигналом при 0 дБк и отростком. Если установить hif.SpurLevel до числа, большего этого значения, то hif не сообщает о регионе как о ложном.
Freq Range - диапазон частот паразитной области. Выбор центральной частоты ПЧ в этом диапазоне вызывает помехи с интермодуляционным продуктом, соответствующим шпоре.
Настройка объекта
h = OpenIF('IFLocation','MixerOutput');
Добавление двух смесителей в систему
IMT1 = [99 0 21 17 26; 11 0 29 29 63; ... 60 48 70 65 41; 90 89 74 68 87; 99 99 95 99 99]; addMixer(h,IMT1,2400e6,100e6,'low',50e6)
IMT2 = [99 0 9 12 15; 20 0 26 31 48; ... 55 70 51 70 53; 85 90 60 70 94; 96 95 94 93 92]; addMixer(h,IMT2,3700e6,150e6,'high',50e6)
Проверка зон, свободных от шпор
show(h)
