Преобразование S-параметров 2-портовой сети в функцию передачи напряжения или мощности

свернуть все на странице

Синтаксис

tf = s2tf (s_params)
tf = s2tf (s_params,z0,zs,zl)
tf = s2tf (s_params,z0,zs,zl,option)
tf = s2tf (hs)
tf = s2tf (hs, zs, zl)
tf = s2tf (hs, zs, zl, опция)

Описание

пример

tf = s2tf(s_params) преобразует параметры рассеяния 2-портовой сети в функцию передачи напряжения сети.

tf = s2tf(s_params,z0,zs,zl) вычисляет передаточную функцию напряжения с использованием опорного импеданса z0, импеданс источника zs, и импеданс нагрузки zl.

tf = s2tf(s_params,z0,zs,zl,option) вычисляет напряжение или передаточную функцию силовой волны, используя метод, указанный option.

tf = s2tf(hs) преобразует 2-портовый объект S-параметра, hs, в функцию передачи напряжения сети.

tf = s2tf(hs,zs,zl) вычисляет передаточную функцию напряжения с использованием импеданса источника zs, и импеданс нагрузки zl.

tf = s2tf(hs,zs,zl,option) вычисляет напряжение или передаточную функцию силовой волны, используя метод, указанный option.

Примеры

свернуть все

Открыть сценарий в реальном времени

Вычислите передаточную функцию напряжения массива S-параметров.

ckt = read(rfckt.passive,'passive.s2p');
sparams = ckt.NetworkData.Data;
tf = s2tf(sparams)
tf = 202×1 complex

   0.9964 - 0.0254i
   0.9960 - 0.0266i
   0.9956 - 0.0284i
   0.9961 - 0.0290i
   0.9960 - 0.0301i
   0.9953 - 0.0317i
   0.9953 - 0.0334i
   0.9952 - 0.0349i
   0.9949 - 0.0367i
   0.9946 - 0.0380i
      ⋮
Открыть сценарий в реальном времени

Вычислить передаточную функцию напряжения объекта S-параметров с помощью s2tf функция.

sparams = sparameters('passive.s2p');
tf = s2tf(sparams)
tf = 202×1 complex

   0.9964 - 0.0254i
   0.9960 - 0.0266i
   0.9956 - 0.0284i
   0.9961 - 0.0290i
   0.9960 - 0.0301i
   0.9953 - 0.0317i
   0.9953 - 0.0334i
   0.9952 - 0.0349i
   0.9949 - 0.0367i
   0.9946 - 0.0380i
      ⋮

Входные аргументы

свернуть все

2-портовые S-параметры, указанные как объект RF Toolbox™ S-параметра.

Параметры рассеяния, заданные как комплексная 2-by-2-by-M матрица, где М представляет количество частотных точек S-параметров.

Эталонный импеданс S-параметров, указанный в омах.

Импеданс источника S-параметров, указанный в омах.

Импеданс нагрузки S-параметров, указанный в омах.

Тип передаточной функции, указанный как целое число, равное 1, 2, или 3.

  • 1 - Передаточная функция представляет собой коэффициент усиления от падающего напряжения Va к выходному напряжению для произвольных импедансов источника и нагрузки:

    tf = VlVa

    На следующем рисунке показано, как вычислить Va из напряжения источника Vs:

    Для S-параметров и значений импеданса передаточная функция:

    tf = (Zs + Zs *) Zs * S21 (1 + Γ l) (1 − Γ s) 2 (1 − S22Γl) (1 − Γ inΓ s)

    где:

    Γ l = Zl − ZoZl + ZoΓ s = Zs − ZoZs + ZoΓ in = S11 + (S12S21Γl (1 − S22Γ l))

    Следующее уравнение показывает, как предыдущая передаточная функция связана с коэффициентом усиления преобразователя, вычисленным посредством powergain функция:

    GT = | tf | 2Re (Zl) | Zl | 2 | Zs | 2Re (Zs)

    Обратите внимание, что если Z1 и ZS являются реальными, то GT = | tf | 2ZsZl.

  • 2 - Передаточная функция - это коэффициент усиления от напряжения источника к выходному напряжению для произвольных импедансов источника и нагрузки:

    tf = VlVs = S21 (1 + Γ l) (1 − Γ s) 2 (1 − S22Γl) (1 − Γ inΓ s)

    Эту опцию можно использовать для вычисления функции передачи VLVin путем установки zs кому 0. Эта настройка означает, что Γ s = -1 и Vin = Vs.

  • 3 - Передаточная функция представляет собой усиление мощности от падающей волны мощности на первом порте к передаваемой волне мощности на втором порте:

    tf = bp2ap1 = Re (Zl) Re (Zs) ZlS21 (1 + Γ l) (1 − Γ s) (1 − S22Γl) (1 − Γ inΓ s)

Выходные аргументы

свернуть все

Функция передачи напряжения, возвращаемая как вектор двойников.

Поддержка комплексного номера: Да

Алгоритмы

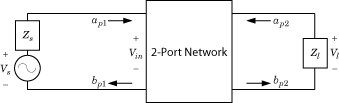

На следующем рисунке показана настройка для вычисления передаточной функции вместе с импедансами, напряжениями и волнами мощности, используемыми для определения коэффициента усиления.

Функция использует следующие напряжения и волны мощности для вычислений:

  • V1 - выходное напряжение на импедансе нагрузки.

  • Vs - напряжение источника.

  • Vin - входное напряжение 2-портовой сети.

  • ap1 - падающая волна мощности, равная Vs2Re (Zs).

  • bp2 - передаваемая волна мощности, равная Re (Z1) ZlV1.

Ссылки

[1] Гонсалес, Гильермо. Усилители СВЧ транзисторов: анализ и проектирование. 2-е изд., Прентис Холл, 1997.
