После добавления цепей их можно проанализировать с помощью приложения:

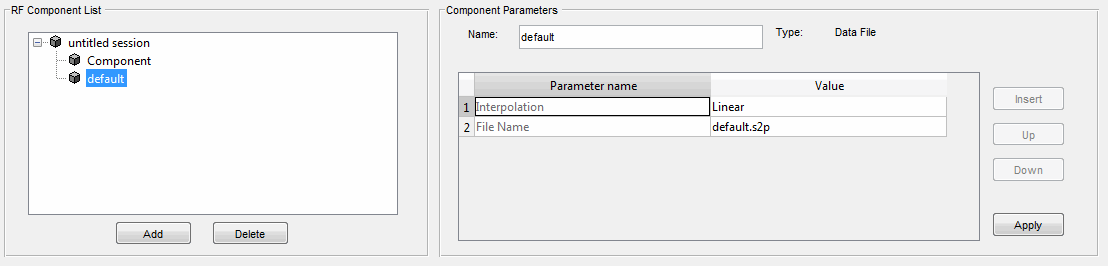

Выберите компонент или сеть, которые требуется проанализировать, на панели «Список компонентов RF» приложения RF Design and Analysis.
На панели Анализ (Analysis):
Войти [1e8:5e6:2e9]диапазон частот анализа и размер шага в герцах в поле Частота.
Это значение определяет анализ от 0,1 ГГц до 2 ГГц с шагом 5 МГц.
Войти 50, опорный импеданс в омах, в поле опорного импеданса.
Примечание
В качестве альтернативы можно задать значения импеданса Частота (Frequency) и Опорный импеданс (Reference Impedance) как переменные рабочей области MATLAB ® или как допустимые выражения MATLAB.
Щелкните Анализ (Analyze).

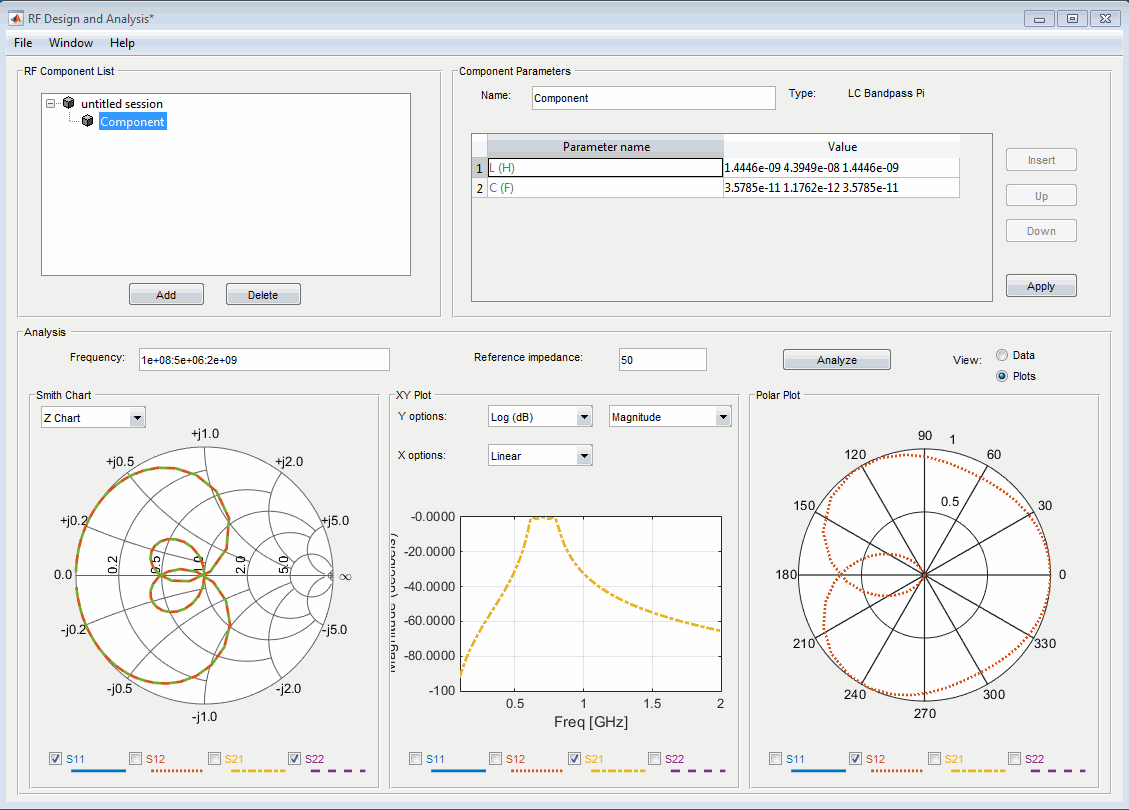

На панели Анализ (Analysis) отображается диаграмма Смита (Smith) ®, график XY и полярный график анализируемой цепи.
Установите или снимите флажки S-параметра в нижней части каждого графика, чтобы настроить параметры, отображаемые на графике. Для настройки параметров печати используйте раскрывающийся список в верхней части каждого графика.
Графики автоматически обновляются при изменении флажка и опций раскрывающегося списка в интерфейсе пользователя.

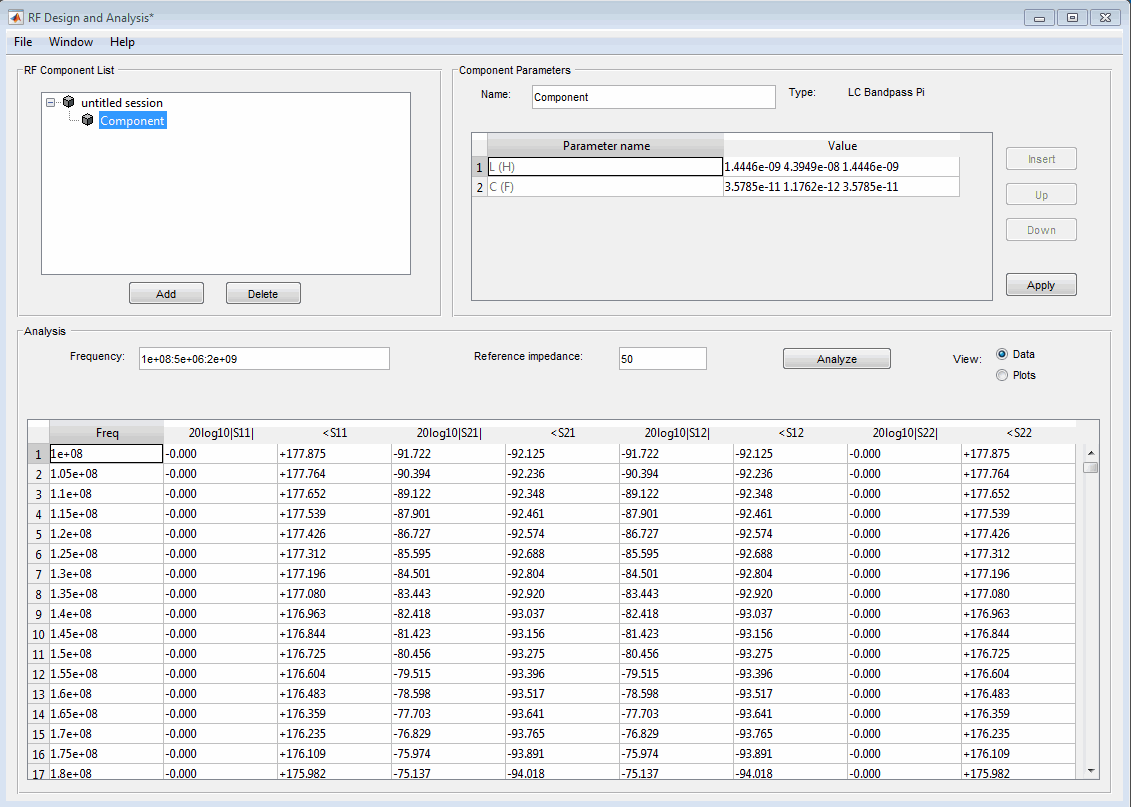

Щелкните Данные (Data) в правом верхнем углу панели Анализ (Analysis), чтобы просмотреть данные в табличной форме. На следующем рисунке показаны данные анализа для компонента LC Bandpass Pi на частотах и опорном импедансе, показанных на этапе 2.
Примечание
Величина в децибелах S11 указана в столбце 20log10 [S11], а фаза в градусах S11 - в столбце < S11.
