Создаваемые радиочастотные компоненты и сети можно экспортировать в рабочую область MATLAB ® или в файлы в приложении RF Design and Analysis. Экспорт цепей выполняется по следующим причинам:
Для выполнения дополнительного анализа с использованием функций радиочастотного Toolbox™, недоступных в приложении.
Включение их в более крупные радиочастотные системы.
Чтобы импортировать их в другой сеанс.
Приложение RF Design and Analysis позволяет экспортировать компоненты и сети в рабочую область MATLAB. В рабочем пространстве можно использовать результирующую цепь (rfckt) объект, как и любой другой объект радиочастотного канала.
Чтобы экспортировать компонент или сеть в рабочую область, выполните следующие действия.

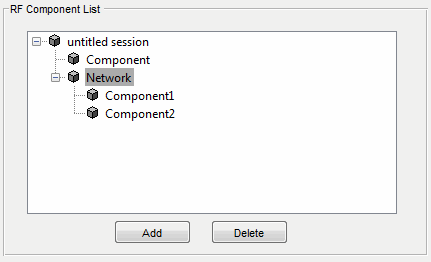

Выберите компонент или сеть для экспорта на панели RF Component List приложения.
Выберите пункт Экспортировать в рабочую область (Export to Workspace) в меню Файл (File).
Введите имя дескриптора экспортируемого объекта в поле Имя переменной и нажмите кнопку ОК. Имя по умолчанию - это имя компонента или сети, предварительно связанное с вектором символов 'rft_'.

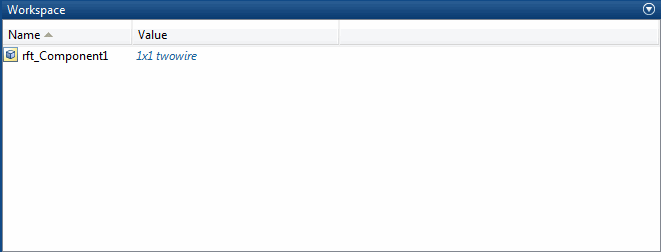

Компонент или сеть становятся доступными в рабочей области с помощью указанного дескриптора объекта.
Приложение RF Design and Analysis позволяет экспортировать компоненты и сети в файлы в S2P формате.
Примечание
Прежде чем экспортировать компонент или сеть в файл, необходимо проанализировать их в приложении RF Design and Analysis. Дополнительные сведения см. в разделе Анализ цепей.
Чтобы экспортировать компонент или сеть в файл, выполните следующие действия.
Выберите компонент или сеть для экспорта на панели RF Component List приложения.

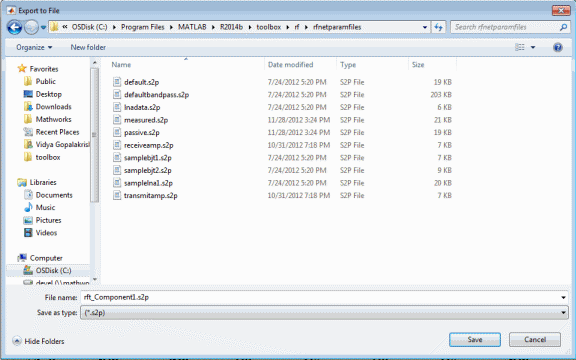

Выберите «Экспорт в файл» в меню «Файл», чтобы открыть браузер файлов.
Перейдите к соответствующему каталогу. Введите имя файла и нажмите кнопку «Сохранить».
Имя файла по умолчанию - это текущее имя компонента или сети, предварительно связанное с символьным вектором 'rft_'. Приложение также преобразует любые символы, не являющиеся буквенно-цифровыми, в символы подчеркивания (_).
