Создание файла настройки на основе формы. В проводнике отчетов выберите «Файл» > «Создать форму».

В окне «Параметры формы отчета» в разделе «Тип вывода отчета и шаблоны» измените формат файла на Word и измените имя шаблона на пользовательский шаблон, Magic Square.

При выборе пользовательского шаблона отверстия и компоновки из шаблона заполняют настройку. Эта настройка содержит следующие отверстия:

Добавить Text компонент как дочерний элемент встроенного отверстия Date. Чтобы вставить текущую дату в отверстие, введите это выражение в текстовое поле Text компонент. Это выражение возвращает значение MATLAB date команда:

%<date>

Создание Eval компонент как дочерний элемент глав Template Hole компонент в отчете. В диалоговом окне компонента снимите флажки Вставить выражение MATLAB в отчете (Insert MATLAB) и Показать выходные данные окна команды в отчете (Display command window output in report). Скопируйте этот код в поле Выражение для вычисления в основной рабочей области:

% This M-code sets up two variables
% that define how the report runs.

% mgicSizeVector is a list of MxM
% Magic Square sizes to insert into
% the report. Magic squares cannot
% be 2x2.

magicSizeVector=[4 8 16 32];


% largestDisplayedArray sets the
% limit of array size to insert
% in the report with the
% Insert Variable component.

largestDisplayedArray=15;

Создать For Loop после Eval в настройке отчета. Задайте значение конца цикла, равное length(magicSizeVector). Задать для имени переменной значение MAGIC_SQUARE_INDEX.

Добавить Eval компонент в качестве первого нижестоящего элемента цикла for. В диалоговом окне компонента задайте для параметра «Выражение» значение Magic_Square_Size=magicSizeVector(MAGIC_SQUARE_INDEX);. Снимите флажки Вставить выражение MATLAB в отчет (Insert MATLAB) и Показать выходные данные командного окна в отчете (Display command window output in report).

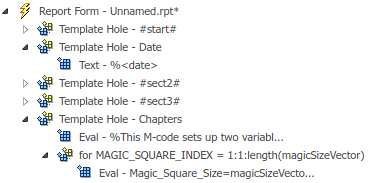

На рисунке показана настройка отчета на данный момент:

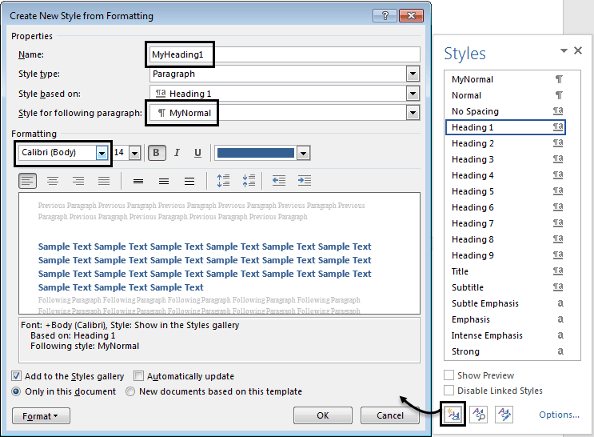

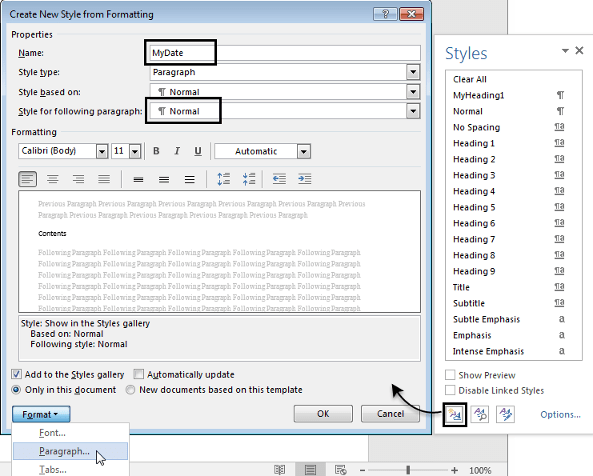

Создать Paragraph компонент как дочерний от for компонент. В диалоговом окне измените текст абзаца «Имя стиля» на Specify и введите MyHeading1. Этот параметр форматирует заголовки глав, созданные циклом for, со стилем MyHeading1, созданным в шаблоне.

Создание Insert Variable компонент как дочерний от Paragraph компонент. Задать для имени переменной значение Magic_Square_Size.

Создание Eval после Variable компонент. Снимите флажки Вставить выражение MATLAB в отчет (Insert MATLAB) и Показать выходные данные командного окна в отчете (Display command window output in report). Задайте выражение для вычисления:

% This m-script produces a magic
% square of size Magic_Square_Size
% and creates an image of that square.

mySquare=magic(Magic_Square_Size);
clf
imagesc(mySquare);
title(sprintf('Magic Square N=%i',Magic_Square_Size))
set(gca,'Ydir','normal');
axis equal;

Создать Logical If после Eval компонент. В диалоговом окне компонента задайте для параметра «Тестовое выражение» значение Magic_Square_Size<=largestDisplayedArray. Переместить Logical If компонент таким образом, что он является родственным Paragraph компонент.

Создать Logical Then компонент как дочерний от Logical If компонент. Создание Insert Variable компонент как дочерний от Logical Then компонент. В диалоговом окне задайте для параметра Имя переменной значение mySquare.

Создать Logical Else после Logical Then компонент. Создать Figure Loop компонент как дочерний от Logical Else компонент.

Создать Figure Snapshot компонент как дочерний от Figure Loop компонент. В диалоговом окне «Снимок фигуры» установите ориентацию бумаги на портретную. Задайте для параметра «Размер изображения» значение Custom: [5 4] inches.

На рисунке показана структура настройки отчета и настройки для Paragraph компонент.
