Для их настройки можно редактировать элементы данных во встроенных таблицах стилей. Элементы данных отображаются в категориях в соответствии с их функцией. В следующих таблицах перечислены категории и элементы данных для каждого типа таблицы стилей, поставляемой с программным обеспечением MATLAB ® Report Generator™.
Категории стилей в таблицах стилей PDF (FO)
| Категория | Описание элементов данных в категории |
|---|---|
| Автоматическая маркировка | Варианты перечисления частей отчета, таких как главы и разделы |
| Выноски | Параметры и спецификации, связанные с выносками, такие как значения по умолчанию, использование графики, размер, путь, шрифты, символы и расширения |
| Перекрестные ссылки | Параметр для управления отображением номеров страниц в отчете |
| Семейства шрифтов | Спецификация значений по умолчанию для текста тела, авторских прав, кавычек, символов, дингбатов, моноспейса, sans serif и заголовков |
| Графика | Определение ширины по умолчанию и параметров, связанных с атрибутами масштабирования |
| Списки | Спецификация интервалов, связанных со списками и элементами списка |
| Мета/* Информация | Параметры, связанные с диапазонами года |
| Разное | Параметры и спецификации для размещения заголовков, комментариев, списков переменных, предложений по блокам, ссылок, переносов URL-адресов, отображения стенографической среды, использования SVG, табличных номеров сноски, надстрочного и подстрочного индекса |
| Разбиение на страницы и общие стили | Характеристики ориентации страницы, поля, двусторонние, тип бумаги, расстановка переносов, высота линии, столбцы, основной шрифт, режим черновика, водяной знак, пустые страницы, правила для колонтитулов, а также содержимое колонтитулов Примечание В этой категории можно указать такие параметры, как ширина полей и высота верхнего и нижнего колонтитулов, в единицах дюйма (
|
| Наборы свойств | Спецификация и опции, относящиеся к названиям рисунков, свойствам монопространства, дословному тексту, названиям разделов и уровням разделов |
| Страницы ссылок | Параметр для управления отображением имени класса |
| Расширения таблицы стилей | Нумерация строк и расширения столбцов таблицы |
| Оглавление (TOC )/Список таблиц (LOT )/Создание индекса | Технические требования к компоновке оглавления, глубине сечений, отступам и краям |
| Столы | Технические требования к размеру таблиц и их границам |
| Титульная страница | Технические требования к позиционированию и преобразованию элементов титульной страницы и свойства элементов текста титульной страницы |
Сведения о таблицах стилей DocBook XSL см. в разделе http://docbook.sourceforge.net/release/xsl/current/doc/.
Можно настроить сопоставления шрифтов для шрифтов PDF, не являющихся английскими. Таблицы стилей PDF переопределяют эти сопоставления. Для получения более подробной информации см.
Категории стилей в HTML и многостраничных таблицах стилей HTML
| Категория стиля | Описание элементов данных в категории |
|---|---|
| Автоматическая маркировка | Варианты перечисления частей отчета, таких как главы и разделы |
| Выноски | Параметры и спецификации, связанные с выносками, такие как значения по умолчанию, использование графики, размер, путь, шрифты, символы и расширения |
| Большой | Параметры, связанные с использованием явной оглавления для порции, глубины порций разрезов, навигационной графики и отображения заголовков в колонтитулах |
| Расширения таблицы стилей | Нумерация строк, размер графики и расширения столбцов таблицы |
| Графика | Определение ширины и глубины по умолчанию, использование HTML-встраивания для SVG, видовых экранов и параметров, связанных с атрибутами масштабирования |
| HTML | Спецификации, связанные с динамически обслуживаемым HTML, базовыми и головными элементами, типом таблицы стилей, css, распространением стилей, longdesc, проверкой, очисткой, режимом черновика, водяным знаком и генерацией реферата |
| Соединение | Спецификация URL-адреса Mailto и цели для ullinks |
| Мета/* Информация | Параметры, связанные с диапазонами года |
| Разное | Параметры и спецификации для комментариев, пикселы стенографической среды, пространство em, использование SVG и табличные номера сноски |
| Страницы ссылок | Управление отображением имени класса |
| Оглавление (TOC )/Список таблиц (LOT )/Создание индекса | Технические требования к компоновке оглавления, глубине сечений, отступам и краям |
| Столы | Спецификации для размера таблиц, интервала между ячейками таблицы и заполнения, а также границ |
| Титульная страница | Технические требования к позиционированию и преобразованию элементов титульной страницы и свойства элементов текста титульной страницы |
| Обработка XSLT | Параметры, связанные с навигацией по колонтитулам и правилами |
Для получения информации о:
DocBook - см. https://www.oasis-open.org/docbook/documentation/reference/html/docbook.html
Таблицы стилей DocBook XSL - см. http://docbook.sourceforge.net/release/xsl/current/doc/
Параметры печати DocBook, см. http://docbook.sourceforge.net/release/dsssl/1.79/doc/print/
Категории стилей в таблицах стилей RTF (DSSSL)
Для редактирования элемента данных в простом режиме редактирования измените простое текстовое значение, соответствующее данным в таблице стилей. Это значение отображается в поле справа от метки Значение. Для некоторых значений используйте список выбора, чтобы изменить значение вместо ввода текста.
Чтобы изменить элемент данных в расширенном режиме редактирования, отредактируйте XML-код напрямую.
Примечание
В этом разделе приведены инструкции для простого режима редактирования, за исключением случаев, когда явно указано иное.

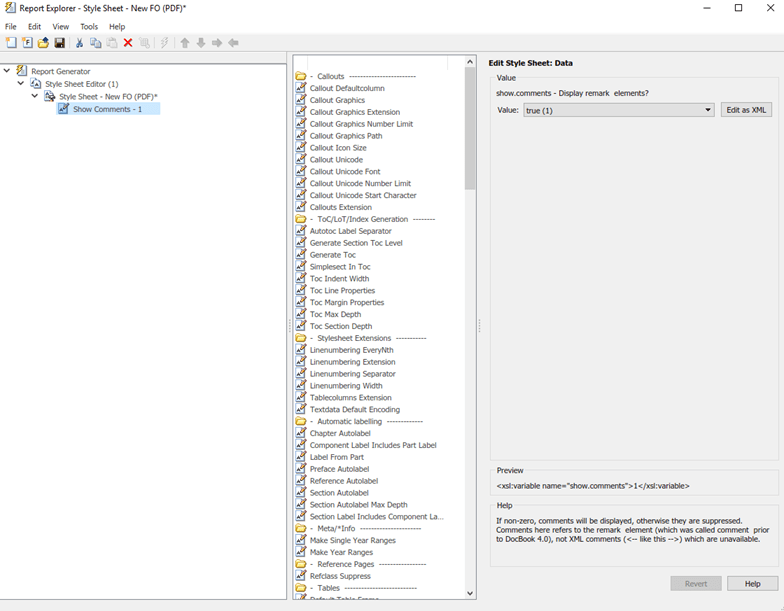

Пользовательский интерфейс находится в режиме простого редактирования, когда элемент данных отображается на панели с именем «Значение». Он находится в расширенном режиме редактирования, когда элемент данных отображается на панели с именем Value (XML). Чтобы переключиться из простого в расширенный режим редактирования, нажмите кнопку Изменить как XML.
Редактирование значений для большинства элементов данных в таблицах стилей PDF и HTML в режиме простого или расширенного редактирования. Редактировать значения для таблиц стилей RTF можно только в простом режиме редактирования. Элементы данных в таблицах стилей RTF не поддерживают расширенный режим редактирования.
Примечание
Чтобы изменить содержимое колонтитулов, отредактируйте ячейки таблицы стилей, которые не отображаются ни в простом, ни в расширенном режиме. Дополнительные сведения см. в разделе Ячейки таблицы стилей для колонтитулов.
Выберите таблицу стилей на панели «Параметры» в середине проводника отчетов. На панели «Структура» слева отображается имя текущего элемента данных стиля в таблице стилей. На панели «Параметры» в середине отображается список доступных элементов данных таблицы стилей. На правой панели «Свойства» отображается «Редактировать таблицу стилей: данные». В него также включена следующая информация:
Значение элемента данных находится в области «Значение в режиме простого редактирования» или «Значение (XML) в режиме расширенного редактирования».
Справа от значения находится переключатель «Редактировать как XML».
Панель «Предварительный просмотр» содержит частичное представление таблицы стилей, в которой указан элемент данных. Данные на этой панели недоступны для редактирования.
Панель «Справка» содержит сведения об элементе данных. Эти сведения недоступны для редактирования.
На предыдущем рисункеShow Comments элемент данных имеет тип Boolean. Его текущее значение - true(1). Измените это значение с помощью списка меню для поля значения. В этом случае единственным возможным значением является false(2).
Для значений некоторых элементов данных в проводнике отчетов отображается текст в редактируемом поле Значение. Можно указать XML-выражение, хотя это не обязательно.
Чтобы внести сложные изменения в таблицу стилей, рекомендуется использовать режим расширенного редактирования. Это позволяет редактировать XML-выражения непосредственно на панели «Значение» (XML). Если эта панель не отображается, нажмите кнопку Изменить как XML, чтобы переключиться в расширенный режим редактирования.
Убедитесь, что введен допустимый XML. Недопустимые значения XML генерируют ошибку, которая появляется в верхней части панели «Свойства».

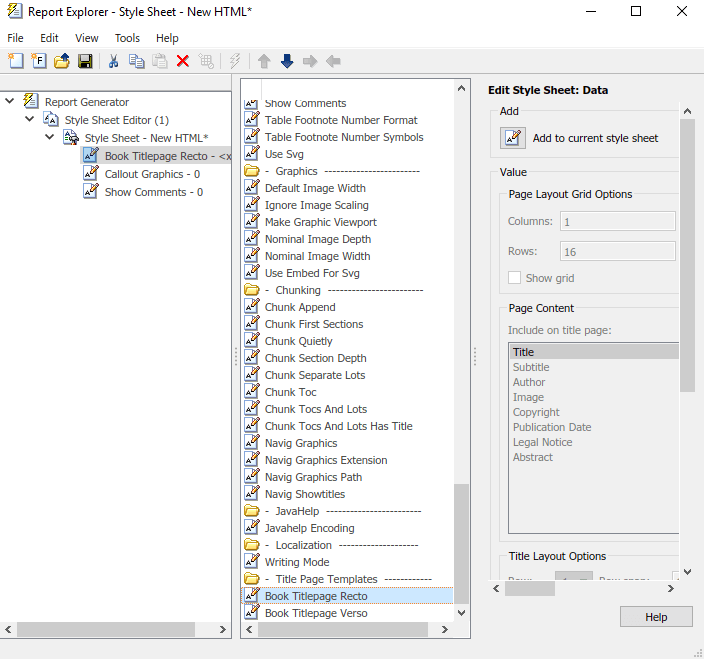

Для таблиц стилей PDF или HTML можно изменить макет, содержимое и формат титульной страницы с помощью редактора таблиц стилей.
На панели «Структура» выберите таблицу стилей, которую требуется изменить.
На панели «Параметры» в разделе «Шаблоны титульных страниц» выберите:
Book Titlepage Recto задание свойств лицевой стороны титульной страницы
Book Titlepage Verso задание свойств для задней стороны титульной страницы
На панели «Свойства» выберите «Добавить в текущую таблицу стилей» и измените свойства.
Чтобы настроить сетку, используемую для размещения элементов титульной страницы (таких как заголовок и автор) на странице, на панели «Свойства» укажите:
Столбцы - количество столбцов в сетке страницы
Ширина - ширина каждого столбца
Строки - количество строк в сетке страницы
Ширина - ширина каждой строки
Чтобы просмотреть макет сетки на созданной странице заголовка, выберите Показать сетку.
По умолчанию все элементы титульной страницы отображаются на титульной странице. Чтобы исключить отображение элемента страницы заголовка:
На панели «Свойства» в списке Включить в страницу заголовка выберите элемент для исключения.
Нажмите кнопку со стрелкой вправо. Элемент появляется в списке Исключить из страницы заголовка.
Чтобы задать свойства для отдельного элемента страницы заголовка, выполните следующие действия.
На панели «Свойства» в списке Включить в страницу заголовка выберите элемент страницы заголовка.
Настройте применимые свойства:
Параметры макета - укажите строку сетки титульных страниц и столбец, в котором должен отображаться элемент. Чтобы охватить несколько строк или столбцов, задайте числа для свойств строк Span и столбцов Span.
Параметры форматирования - для текстовых элементов укажите размер шрифта: полужирный или курсив, цвет текста и выравнивание текста.
Параметры преобразования - эти параметры можно использовать для указания XSLT-кода для настройки содержимого и формата элементов страницы заголовка. Свойство XPath используется для указания пути к объекту XSLT, который требуется изменить. Свойство «Преобразовать» используется для задания пользовательского содержимого и макета.
Чтобы изменить значения для создания оглавления отчета (оглавления), выберите соответствующие значения из матрицы флажков.

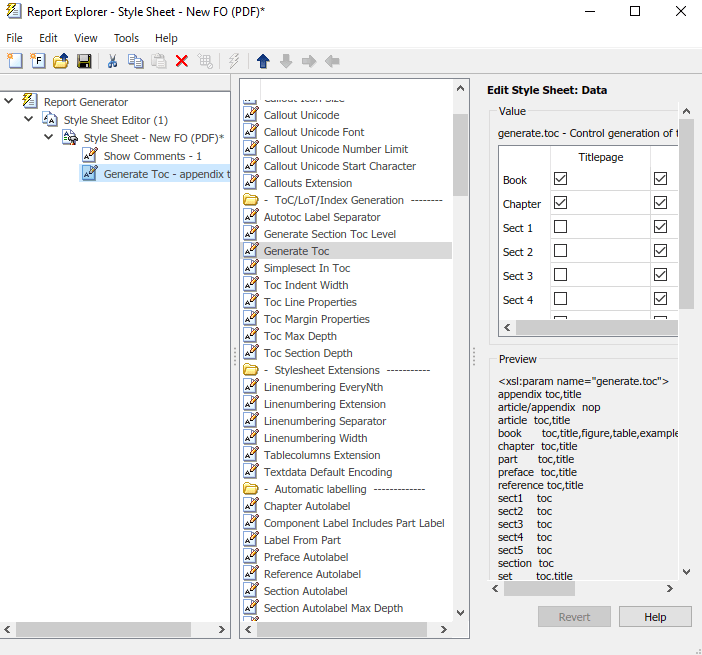

На следующем рисунке показаны значения для элемента данных Generate Toc в таблице стилей PDF. Установите флажки для управления значениями, которые отображаются на странице заголовка отчета и в оглавлении.
Элементы данных Размещение заголовка (Title Placement), находящиеся в категории Разное (Miscellaneous), управляют положением заголовков для фигур и таблиц.
Выбор одного из этих элементов данных для редактирования приводит к отображению возможных значений в списке меню на панели «Свойства» справа. Укажите, должен ли заголовок отображаться до или после данного рисунка или таблицы.
Атрибут - это элемент данных, указывающий информацию для элемента XML. Атрибут должен быть потомком набора атрибутов. Дополнительные сведения см. в разделе Правка наборов атрибутов.
Примечание
Информация в области Справка (Help) панели Свойства (Properties) атрибута описывает набор, к которому принадлежит атрибут.
Набор атрибутов состоит из группы атрибутов. При выборе набора атрибутов на панели Структура (Outline) слева на панели Свойства (Properties) выводится список атрибутов, принадлежащих этому набору.
Чтобы изменить определенный атрибут, разверните набор атрибутов на панели Структура и выберите атрибут, который требуется изменить.
Чтобы изменить набор атрибутов, введите text в области Inherit attribute sets панели Properties.

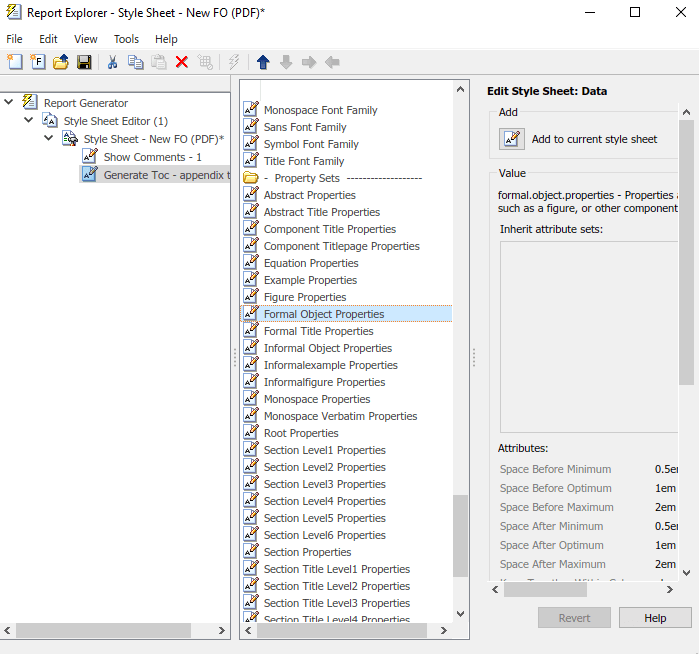

Примером набора атрибутов является Formal Object Properties, элемент данных в Property Sets категория таблицы стилей печати по умолчанию для документов PDF.
Вот пример проводника отчетов, показывающий Formal Object Properties на панели «Свойства».
Элементы данных в таблицах стилей RTF отображаются как varpair элементы данных, представляющие собой пары имя/значение информации. Таблицы стилей RTF являются единственным типом таблиц стилей, включающим varpair элементы данных.
Править varpair элементы данных в виде символьных векторов или логических значений. Логические значения отображаются как true (#t) и false (#f).
Примечание
Элементы данных таблицы стилей RTF нельзя редактировать как XML.
Примечание
Данные типа varpair иногда представляется в таблицах стилей как DSSSL, а не как XML. В результате код, отображаемый на панели Предварительный просмотр (Preview) панели Свойства (Properties) справа, отличается от кода, связанного с другими типами таблиц стилей генератора отчетов MATLAB.
Чтобы удалить настраиваемый элемент данных, выполните следующие действия.
Щелкните правой кнопкой мыши элемент данных на панели «Структура» слева.
Выберите Удалить.
