Определите время нарастания в выборках для тактового сигнала 2,3 В.

Загрузите данные тактового генератора 2,3 В. Определите время нарастания в образцах. Используйте исходные уровни по умолчанию 10% и 90%%.

load('transitionex.mat','x','t')
R = risetime(x)

R = 0.7120

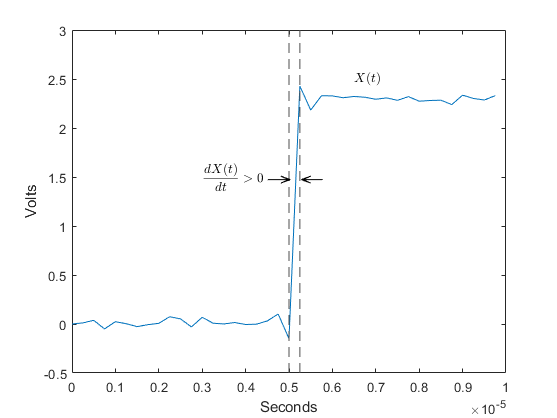

Время нарастания меньше 1, что указывает на то, что переход произошел во фракции образца. Постройте график данных, включая информацию о времени, и аннотируйте время подъема.

risetime(x,t);

Создайте два сигнала, представляющих двухуровневые сигналы. Сигналы дискретизируют при частоте 50 Гц в течение 20 секунд. Для первого сигнала переход происходит через 13 секунд после начала измерения. Для второго сигнала переход происходит через 5 секунд после начала измерения. Сигналы имеют разные амплитуды и встроены в белый гауссов шум различных дисперсий. Постройте график сигналов.

tt = linspace(0,20,1001)';
e1 = 1.4*tanh(tt-13)+randn(size(tt))/3;
e2 = tanh(3*(tt-5))+randn(size(tt))/5;

plot(tt,e1,tt,e2)

Выровняйте сигналы таким образом, чтобы их время перехода совпадало. Методы, основанные на корреляции, не могут адекватно выравнивать сигналы этого типа.

[y1,y2,D] = alignsignals(e1,e2);

plot(y1)
hold on
plot(y2)
hold off

Использовать risetime для выравнивания сигналов. Для каждого сигнала найдите время перехода как среднее значение момента, в который сигнал пересекает нижний опорный уровень, и момента, в который он пересекает верхний опорный уровень. Постройте график выровненных сигналов.

[~,l1,u1] = risetime(e1,tt);
[~,l2,u2] = risetime(e2,tt);

t1 = tt-(l1+u1)/2;
t2 = tt-(l2+u2)/2;

plot(t1,e1,t2,e2)

Определите время нарастания тактового сигнала 2,3 В, дискретизированного на частоте 4 МГц. Вычислите время подъема с использованием эталонных уровней 20% и 80%.

Загрузите тактовые данные 2,3 В с моментами выборки. Вычислите частоту дискретизации как обратную разнице во времени между последовательными выборками. Определите время подъема с использованием эталонных уровней 20% и 80%. Постройте график аннотированного сигнала.

load('transitionex.mat','x','t')

fs = 1/(t(2)-t(1));

risetime(x,'PercentReferenceLevels',[20 80])

ans = 0.5340

Определите время нарастания, моменты опорного уровня и опорные уровни в тактовом сигнале 2,3 В, отобранном на частоте 4 МГц.

Загрузите тактовый сигнал 2,3 В вместе с моментами дискретизации.

load('transitionex.mat','x','t')

Определите время подъема, моменты опорного уровня и опорные уровни.

[R,lt,ut,ll,ul] = risetime(x,t);

Постройте график формы сигнала с нижними и верхними опорными уровнями и моментами опорного уровня. Показать, что время подъема является разницей между моментами верхнего и нижнего опорного уровня.

plot(t,x)
xlabel('seconds')
ylabel('Volts')

hold on
plot([lt ut],[ll ul],'o')
hold off

fprintf('Rise time is %g seconds.',ut-lt)

Rise time is 1.78e-07 seconds.
