Блок конвейерной системы переносит объекты по поверхности конвейера. Объекты входят в блок скольжением на поверхность конвейера и отходят от блока скольжением. Вы можете указать скорость конвейера. Если скорость конвейера является переменной, на блоке появляется второй входной порт для приема анонимных объектов, которые несут данные для задания новой скорости конвейера. Этот блок используется для моделирования транспортных приложений с использованием производственных систем или логистических систем.
В блоке Конвейерная система:

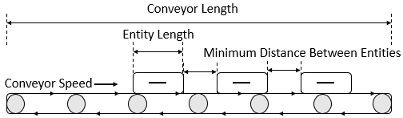

Можно указать скорость и длину поверхности конвейера. Можно указать длину и минимальное расстояние между транспортируемыми объектами.
Элементы скользят в поверхность конвейера, и элемент рассматривается как внутренний элемент поверхности конвейера, когда его передняя сторона совпадает с входом поверхности.
Объекты выскальзывают из поверхности конвейера, и объект считается внешним по отношению к поверхности конвейера, когда его задняя сторона совпадает с входом поверхности.
Скорость конвейера определяет общее время между входом объекта на поверхность и его выходом с поверхности.
Объект может входить и выходить с поверхности конвейера при условии, что:
Нет других объектов, блокирующих объект, если для поведения Блокированный вывод задано значение Accumulate.
Поверхность конвейера не приостанавливается, когда поведение Блокированный вывод (Blocked output) установлено в Pause. Дополнительные сведения см. в разделе Поведение блокированного вывода.
Например, предположим, что длина конвейера равна 10, длина объекта 1, а скорость конвейера равна 5. Затем, это занимает 2.2 время моделирования отхода объекта от поверхности. 10/5 = 2 для перемещения по поверхности и 1/5 = 0.2 отходить от поверхности, поскольку ее длина 1.
После того как объект входит на поверхность конвейера, следующий объект входит после того, как первый перемещается на заданное минимальное расстояние между объектами.
Производительность конвейерной системы - это максимальное количество объектов, допускаемых на поверхности. Емкость определяется общей длиной поверхности, длиной объекта и минимальным расстоянием между объектами.

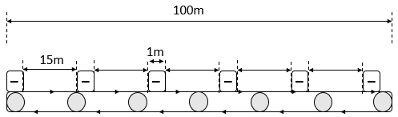

Например, предположим, что длина объекта равна 1 метр, длина поверхности конвейерной системы 100 метров, а расстояние между объектами равно 15 метров. Производительность конвейерной системы становится 6 сущности.
При использовании параметров Длина конвейера (Conveyor length), Скорость конвейера (Conveyor speed), Минимальное расстояние между объектами (Minimum distance between entities) и Значение длины объекта (Entity length
Например, укажите длину объекта 10 см и конвейерную систему длиной 100 м для достижения консистенции:
Задайте для параметра Длина конвейера значение 100.
Установите для параметра Entity length значение 0,1.
Conveyor length - Длина поверхностиДлина поверхности, по которой перемещаются объекты. Дополнительные сведения см. в разделе Описание.
Параметр блока: mConveyorLength |
| Текст: символьный вектор |
Значения: '100' | скаляр |
По умолчанию: '100' |
Conveyor speed - Скорость поверхности конвейераСкорость поверхности, по которой движутся объекты. Скорость может принимать значения, превышающие 0 и его значение может быть равно нулю, только если установлен флажок Переменная скорость конвейера (Variable conveyor speed). Дополнительные сведения см. в разделе Описание.
Параметр блока: mConveyorSpeed |
| Текст: символьный вектор |
Значения: '1000' | скаляр |
По умолчанию: '1000' |
Minimum distance between entities - Минимальное физическое разделениеПри перемещении по конвейерной системе сохраняются минимальные физические разделительные элементы. Дополнительные сведения см. в разделе Описание.
Параметр блока: mMinDisBetEntity |
| Текст: символьный вектор |
Значения: '0' | скаляр |
По умолчанию: '0' |
Entity length source - Источник длины объектаDialog (по умолчанию) | AttributeУкажите длину объекта, выбранного из выпадающего списка.
Dialog - при выборе этой опции включается параметр Значение длины объекта (Entity length value).
Attribute - при выборе этой опции включается параметр Имя атрибута длины сущности.
Параметр блока: mEntityLengthSource |
| Текст: символьный вектор |
Значения: 'Dialog' | 'Attribute'
|
По умолчанию: 'Dialog' |
Entity length value - Длина объектовДлина объектов, указанная как числовое значение. Дополнительные сведения см. в разделе Описание.
Чтобы включить этот параметр, выберите Dialog для источника длины объекта.
Параметр блока: mEntityLength |
| Текст: символьный вектор |
Значения: '1' | скаляр |
По умолчанию: '1' |
Entity length attribute name - Имя атрибута длины объектаLength (по умолчанию) | символьный векторИмя атрибута длины объекта, указанного как символьный вектор.
Чтобы включить этот параметр, выберите Attribute для источника длины объекта.
Параметр блока: mEntityLengthAttrName |
| Текст: символьный вектор |
Значения: 'Length' | символьный вектор |
По умолчанию: 'Length' |
Blocked output behavior - Поведение при блокировке выводаAccumulate (по умолчанию) | Pause | ErrorПоведение при блокировке вывода, выбранное из раскрывающегося списка:
Accumulate - накапливать объекты. В Accumulate В этом режиме объект продолжает перемещаться по поверхности конвейера до тех пор, пока его движение не будет заблокировано другим объектом, находящимся впереди.
Например, если один или несколько объектов извлечены из поверхности конвейера блоком «Поиск объектов», объекты, которые находятся позади извлеченного объекта, продолжают двигаться вперед, пока не займут пустое пространство вследствие извлечения.
Pause - Приостановить конвейерную систему. В Pause все объекты на поверхности конвейера останавливаются и перемещаются вместе. Поверхность конвейера останавливается, когда объект на выходе не может отходить. Во время паузы конвейерная система не принимает новые объекты.
Error - Возврат ошибки. В Error , когда объект заблокирован для входа на поверхность конвейера, отображается ошибка.
Параметр блока: mOutputBlockedOpt |
| Текст: символьный вектор |
Значения: 'Accumulate' | 'Pause' | 'Error' |
По умолчанию: 'Accumulate' |
Error if conveyor full - Поведение конвейера при достижении максимального количества объектовon (по умолчанию) | offПоведение конвейера при заполнении поверхности конвейера.
наВозвратите ошибку, если конвейерная система заполнена.
прочьНе возвращайте ошибку, если конвейерная система заполнена.
Параметр блока: mErrorUponFullOpt |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'on' |
Variable conveyor speed - Постоянная или переменная скорость конвейераoff (по умолчанию) | onУкажите, имеет ли конвейерная система постоянную или переменную скорость.
прочьКонвейерная система постоянной скорости. Скорость можно задать с помощью параметра Скорость конвейера (Conveyor speed).
наКОНВЕЙЕРНАЯ СИСТЕМА С ПЕРЕМЕННОЙ СКОРОСТЬЮ. Порт ввода, по-видимому, принимает анонимные объекты, которые несут данные для указания новой скорости конвейера.
Параметр блока: mIsVariableSpeed |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'on' |
Number of entities departed, d - Число отправленных организацийoff (по умолчанию) | onЧисло объектов, вышедших из блока.
Параметр блока: mNumEntitiesDepOpt |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'off' |
Number of entities in block, n - Число существующих объектовoff (по умолчанию) | onВыводит количество объектов, присутствующих в блоке.
Параметр блока: mNumEntitiesInBlockOpt |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'off' |
Pending entity in block, pe - Незавершенные объектыoff (по умолчанию) | onУказывает, присутствует ли в блоке объект, который еще не удален. Значение: 1 для ожидающей сущности, и 0 в противном случае.
Параметр блока: mEntityPendingOpt |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'off' |
Number of entities extracted, ex - Количество объектов, извлеченных из этого блокаoff (по умолчанию) | onВыводит число извлеченных объектов, которые извлекаются из этого блока блоком поиска объектов. При извлечении объекта соответствующим образом обновляется статистика Количество удаленных объектов, d и Количество объектов в блоке, n. Дополнительные сведения о поиске и извлечении объектов см. в разделе Поиск и извлечение объектов в моделях SimEvents.
Параметр блока: mNumExtractedFromBlockOpt |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'off' |
Conveyor speed, s - Скорость конвейера на время моделированияoff (по умолчанию) | onВыводит скорость конвейера во время моделирования.
Параметр блока: mConveyorSpeedOpt |
| Текст: символьный вектор |
Значения: 'on' | 'off' |
По умолчанию: 'off' |
