Отладка моделей SimEvents
SimEvents
Блок отладчика SimEvents включает отладчик для модели SimEvents ®. С помощью этого блока можно:
Проверка объектов и их значений атрибутов в блоках хранения
Установка точек останова для блоков и событий
Наблюдать за объектами
Примечание
Отладчик SimEvents является предварительной версией.
Чтобы начать отладку модели:
Из библиотеки SimEvents добавьте блок отладчика SimEvents в модель SimEvents.
В редакторе Simulink ® нажмите кнопку «Шаг вперед».

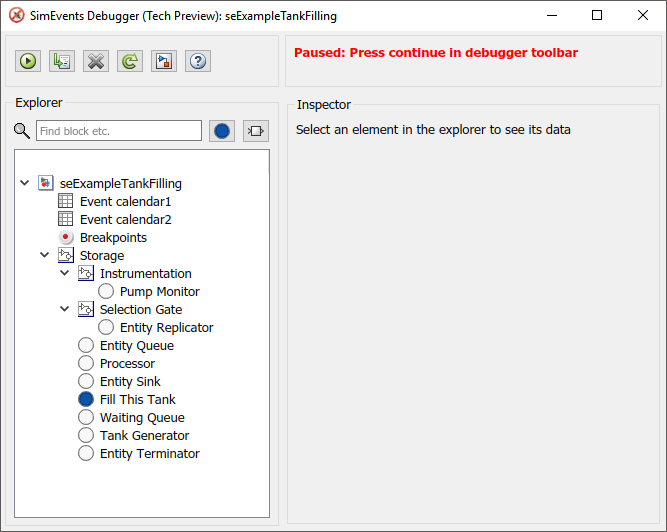

Появится интерфейс отладчика.
Нажмите кнопку Продолжить моделирование
(), чтобы начать моделирование в отладчике. По завершении моделирования интерфейс отладчика закрывается.
Чтобы просмотреть их данные и поведение, дерево модели отображается на левой панели. Выберите элементы в дереве.
По завершении в редакторе Simulink нажмите кнопку Stop, чтобы остановить моделирование.
Чтобы проверить объекты в отладчике:
Чтобы перейти к следующему шагу времени и проверить объекты, в редакторе Simulink снова нажмите кнопку Шаг вперед. Это действие пропускает все события в tnow.
Чтобы перейти к следующему событию и проверить объекты, в отладчике щелкните.
Чтобы задать точку останова, выполните следующие действия.
В определенное время используйте степпер моделирования для установки точек останова.
При событии в календаре событий в отладчике на левой панели щелкните календарь событий.
При каждом событии в отладчике на левой панели выберите календарь событий. На панели События календаря событий установите флажок Прервать перед выполнением события.
Когда объект входит в блок, в отладчике выберите блок. В нижней части панели «Инспектор» установите флажок «Разорвать при вводе».
Когда объект покидает блок, в отладчике выберите блок. В нижней части панели Инспектор (Inspector) установите флажок Разрыв перед выходом из объекта (Break before to entity exit).
Для перехода к точке останова в отладчике нажмите кнопку «Продолжить» ().
Примечание
При остановке отладчика в точке останова редактор Simulink и командное окно MATLAB ® не реагируют. Однако можно проверить объекты, задать новые точки останова и продолжить моделирование из окна отладчика.
Для просмотра объектов щелкните блок в левом дереве. На панели Инспектор (Inspector) установите флажок объекта, который требуется просмотреть.
