Блок Entity Gate использует управляющий сигнал на входном порте в верхней части блока, чтобы определить, когда затвор открыт или закрыт:
Когда объект с положительной полезной нагрузкой поступает в порт разрешения в верхней части блока, затвор открыт, и объект может прибыть до тех пор, пока он сможет немедленно перейти к следующему блоку.
Когда объект с нулевой или отрицательной полезной нагрузкой поступает в порт разрешения в верхней части блока, затвор закрывается, и ни один объект не может прийти.
Поскольку этот входящий сигнал может оставаться положительным в течение временного интервала произвольной длины, разрешенный затвор может оставаться открытым в течение временного интервала произвольной длины. Длина может быть равна нулю или положительному числу.
В зависимости от приложения логика стробирования может возникать из динамики, определяемой временем, динамики, определяемой состоянием, статистического выходного сигнала блока SimEvents ® или вычислений, включающих различные типы сигналов. Сведения о готовых к использованию общих шаблонах конструкции, включая блок литника сущности, см. в разделе Общие шаблоны проектирования SimEvents.
В этом примере показано, как использовать Sense an Entity Passing from A to B and Open a Gate проектный образец. В этом примере блок шага генерирует сигнал шага в момент времени 4. Этот сигнал проходит через блок отправки сообщений A. Блок репликатора объектов дублирует объект и передает его В. Он использует исходный объект для запуска объекта на основе событий, чтобы включить блок затвора объекта.

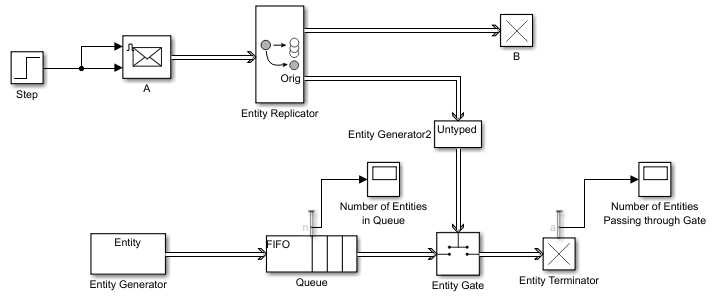

В новой модели перетащите блоки, показанные в примере, и повторно промаркируйте и соедините их, как показано на рисунке. Для удобства начните с Sense an Entity Passing from A to B and Open a Gate проектный образец.
В блоке Step установите для параметра Step time значение 4.
В блоке A (Message Send) установите флажок Show enable port. Если этот флажок установлен, сигнал Step block позволяет блоку A отправлять сообщение блоку Entity Replicator.
В блоке «Генераторы объектов» на вкладке «Тип объекта» выполните следующие действия.
Назовите тип объекта Entity.
Добавление атрибута с именем Capacity с начальным значением 0.
В блоке «Очередь объектов» на вкладке «Статистика» выберите «Количество объектов в блоке», n.

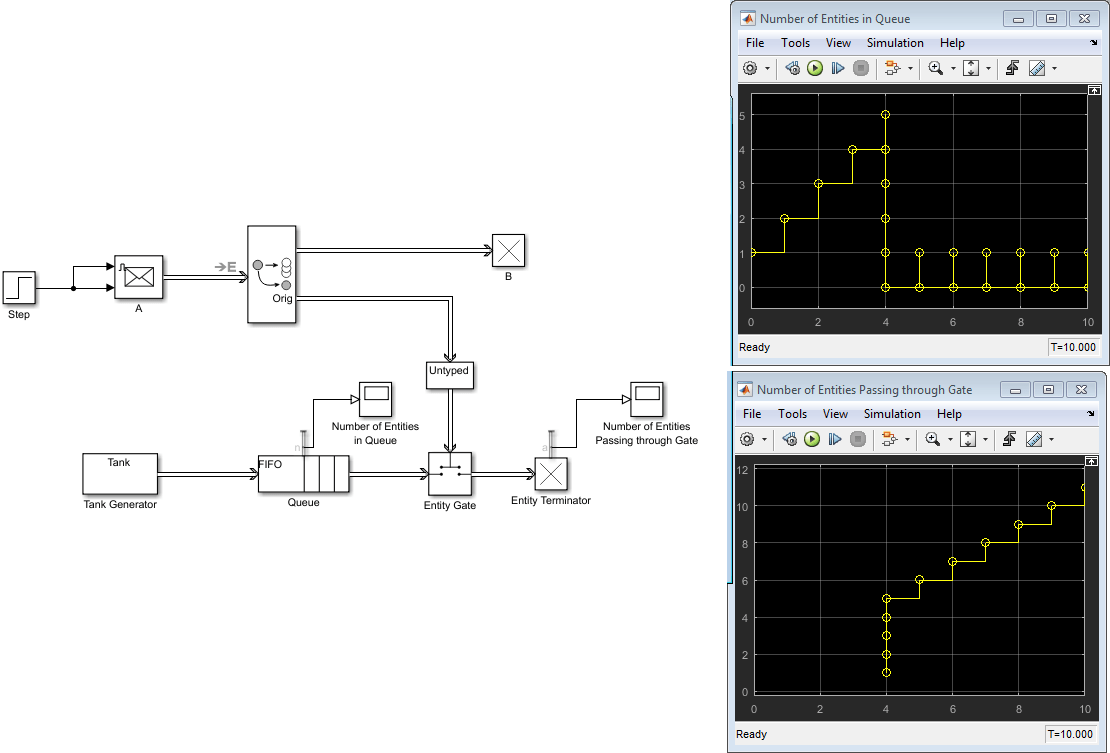

Сохраните и запустите модель. Проверьте количество объектов, проходящих через шейку питателя, и количество объектов в очереди в момент времени 4.
Предположим, что каждый объект подвергается двум процессам, по одному за раз, и что первый процесс не запускается, если второй процесс все еще выполняется для предыдущего объекта. Предположим для этого примера, что предпочтительно моделировать два процесса, используя два блока одного сервера последовательно, а не один блок одного сервера, время обслуживания которого является суммой двух индивидуальных периодов обработки; например, можно найти более интуитивное двухблочное решение или получить доступ к выходным сигналам использования двух блоков одного сервера независимо в другой части модели.
Если последовательно соединить очередь, сервер и другой сервер, то первый сервер может начать обслуживать новую сущность, в то время как второй сервер по-прежнему обслуживает предыдущую сущность. Это не достигает заявленной цели. Модели необходим затвор, чтобы первый сервер не принял объект слишком рано, то есть, в то время как второй сервер по-прежнему содержит предыдущий объект.
