Таблица Выбранные ресурсы (Selected Resources) блока Приобретение ресурсов (Resource Acquirer) используется для получения определения объема ресурсов из диалогового окна блока или атрибута сущности. Использование атрибутов в качестве источника ресурса требует синхронизации между этими блоками:
Блок генератора сущностей с определением атрибута, который получатель ресурсов хочет предоставить исходную сумму
Блок пула ресурсов, определяющий ресурс
Устройство получения ресурсов блокирует получение ресурса
В этом примере показана эта синхронность.
Откройте новую модель и добавьте блоки Пул ресурсов (Resource Pool), Генератор сущностей (Entity Generator) и Получатель ресурсов (Resource Acquirer). Для блока пула ресурсов:
Задать для имени ресурса значение water.
Установить значение «» Сумма ресурса 20.
На вкладке Статистика выберите Используемая сумма # u.
В диалоговом окне Блок генератора объектов (Entity Generator) перейдите на вкладку Тип объекта (Entity type) и в таблице Определить атрибуты (Define attributes):
Введите имя атрибута, water_amount, чтобы указать, что атрибут определяет объем ресурса.
Задайте значение 10.
В диалоговом окне «Блок сбора ресурсов» перейдите на вкладку «Тип объекта» и в разделе «Доступные ресурсы» выберите water и переместите его в таблицу Выбранные ресурсы (Selected Resources).
В таблице Выбранные ресурсы (Selected Resources) в окне water запись:
В поле «Источник суммы» выберите Attribute.
В поле «Сумма» введите water_amount для соответствия имени атрибута, определенному в блоке «Генератор объектов».

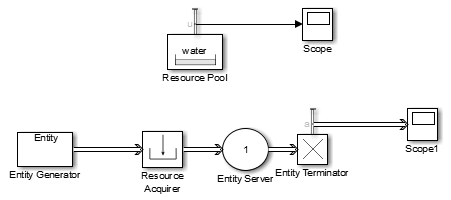

Чтобы завершить модель, добавьте следующие блоки и соедините их, как показано на рисунке:
Терминатор объекта (установите флажок # a на вкладке Статистика (Statistics)).
Два блока объема
Моделирование модели и наблюдение за количеством используемых ресурсов (Scope).
