Библиотека RF Blockset™ Idealized Baseband дополняет среду Simulink ® библиотекой блоков, которые моделируют системы со сложной полосой частот с одной несущей и дискретными временными сигналами. Можно непосредственно соединить блоки из этой библиотеки с блоками DSP System Toolbox™ или другими блоками Simulink для оценки влияния радиочастотных явлений на общую производительность системы .
RF Blockset Idealized Baseband library включает в себя RF усилители, фильтры и смесители. В среде Simulink эти блоки библиотеки Idealized Baseband соединяются с другими блоками Simulink для представления более высокого абстрактного уровня для радиочастотной архитектуры.
Кроме того, эту библиотеку можно использовать с программным обеспечением Simulink Coder™ для создания встраиваемого кода C для выполнения в реальном времени.
Чтобы открыть окно библиотеки RF Blockset верхнего уровня, введите это в командной строке MATLAB ®:
rflib

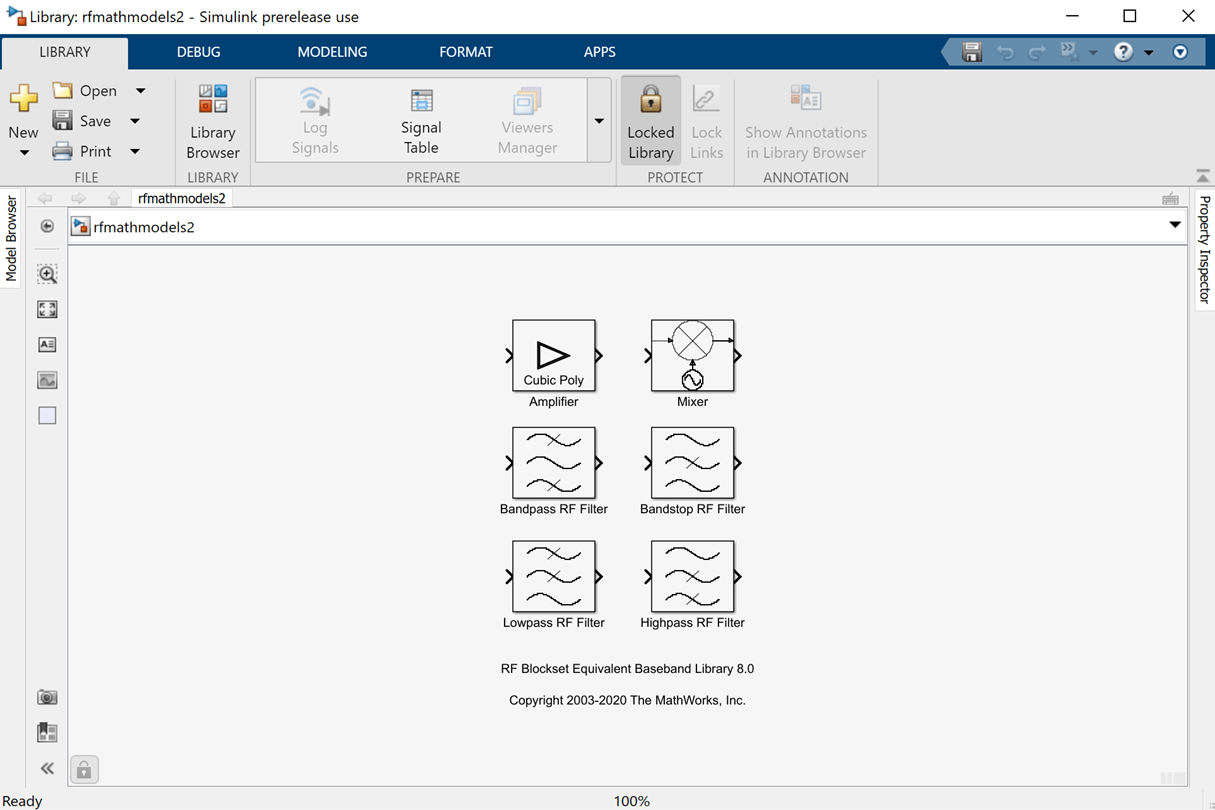

Каждый желтый блок в окне представляет собой библиотеку комплексной полосы частот временной области с различными возможностями. Дважды щелкните значок Идеализированная основная полоса, чтобы открыть библиотеку, или введите его в командной строке MATLAB.
rfmathmodels2
Идеализированные блоки библиотеки основной полосы принимают идеальное согласование импеданса. Это подразумевает отсутствие эффектов нагрузки и то, что потоки сигнала и мощности являются однонаправленными. Блоки в этой библиотеке работают как стандартные блоки Simulink. В противоположность этому, блоки эквивалентной основной полосы и огибающей цепи не предполагают идеального согласования. Эти блоки являются физическими, моделируют двунаправленный поток мощности и включают эффекты нагрузки и отражения на каждой границе блока. Блоки эквивалентной основной полосы или оболочки цепи могут соединяться только с блоками из соответствующих библиотек. Для сопряжения этих двух библиотек с блоками Simulink требуются блоки Input Port и Output Port.
