Входной порт

Блок подключения из среды Simulink к физическим блокам RF

развернуть все на странице
  • Библиотека:

  • Радиочастотный блок/эквивалентные порты основной полосы/ввода/вывода

  • Input Port block

Описание

Блок «Входной порт» является соединительным портом от Simulink ® или математической части модели к ВЧ-физической части модели. Блок «Входной порт» позволяет предоставить данные параметров, необходимые для вычисления частот моделирования и эквивалентной базовой полосе импульсной характеристики для физической подсистемы. Он также позволяет указать информацию о том, как интерпретировать входящий сигнал Simulink.

Дополнительные сведения о том, как блок входного порта преобразует математические сигналы Simulink в сигналы среды физического моделирования, см. в разделе Преобразование в сигналы Simulink и из них.

Примечание

Некоторые радиочастотные блоки используют время выборки для выполнения расчетов моделирования основной полосы частот. Чтобы обеспечить точность этих вычислений, блок «Входной порт», а также математические радиочастотные блоки сравнивают время входной выборки с временем выборки, указанным в маске входного порта. Если они не совпадают или отсутствует время входной выборки, так как блоки не подключены, появляется сообщение об ошибке.

Параметры

развернуть все

Опции для интерпретации входного сигнала Simulink, указанные как одно из следующих:

  • Incident power wave - Интерпретировать входной сигнал как падающую волну мощности РЧ-системы, описанную в физической модели, к которой она подключается. При выборе этой опции выходной сигнал РЧ-системы представляет собой переданную волну мощности. Это наиболее распространенная интерпретация радиочастотного моделирования.

  • Source voltage - Интерпретировать входной сигнал как напряжение источника ВЧ-системы, описанное в физической модели, к которой он подключается. В результате модель, эквивалентная основной полосе частот, включает в себя потери через импеданс источника. При выборе этой опции выходным сигналом ВЧ-системы является напряжение нагрузки.

Дополнительные сведения об этих параметрах см. в разделе Преобразование в сигналы Simulink и из них.

Импеданс источника ВЧ-сети, описанный в физической модели, к которой она подключается, определяемый как скаляр в омах.

Требуемая длина импульсной характеристики эквивалентной основной полосе для физической модели, заданная как скаляр. Чем длиннее фильтр FIR во временной области, тем выше разрешение частоты в частотной области. Разрешение частоты приблизительно равно 1/( длина фильтра конечной импульсной характеристики * Время (и) выборки). Графическое представление этого параметра см. в разделе Моделирование базовой полосы-эквивалента.

Примечание

Алгоритм моделирования эквивалентной полосы частот использует следующую степень 2, превышающую заданную длину фильтра, в своих вычислениях и затем усекает импульсную характеристику до заданной длины. В результате получаются разные результаты, если задать для параметра длины фильтра конечной импульсной характеристики число, не равное степени 2. Дополнительные сведения см. в разделе Расчет импульсной характеристики, эквивалентной базовой полосе.

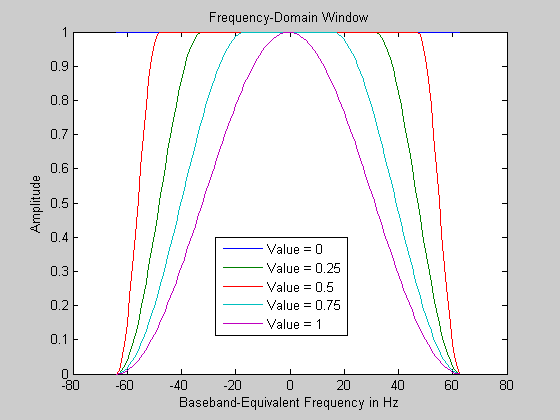

Доля полосы пропускания моделирования, заданная как скаляр. Доля моделирующей полосы пропускания, по которой сужаются края передаточной функции системы при создании модели, эквивалентной базовой полосе. Этот параметр определяет отношение полосы пропускания секций, которые сужаются с использованием окна Tukey, или косинусообразного, к полосе пропускания постоянных секций или секций, которые не сужаются.

Значение, меньшее или равное 0, указывает блоку «Порт ввода» использовать прямоугольник (rectwin(Панель инструментов обработки сигналов)). Значение, большее или равное 1, указывает блоку «Порт ввода» использовать окно hann.

Число отсчетов времени, на которое задерживается импульсная характеристика модели эквивалента основной полосы частот, заданной как скаляр. Настройка Modeling delay (samples) убедитесь, что модель, эквивалентная базовой полосе, имеет причинный ответ.

Для получения информации о том, как блок порта ввода применяет эту задержку для обеспечения причинно-следственной реакции, см. раздел Создание комплексной модели базовой полосы-эквивалента.

Центр частот моделирования, заданный как скаляр. Для получения информации о расчете частот моделирования см. страницу ссылки на блок выходного порта.

Интервал времени между последовательными выборками входного сигнала, определяемый как скаляр.

Примечание

Блок входного порта не наследует автоматически время выборки из своего входного сигнала. Указанное значение времени выборки должно соответствовать времени выборки входного сигнала.

Определение типа режима обработки, выполняемого блоком:

  • Elements as channels (sample based)Установите для обработки ввода значение Elements as channels (sample based), если блок должен обрабатываться на основе модели, основанной на образцах. При обработке на основе проб процесс блокирует сигналы по одной выборке за раз. Каждый элемент входного сигнала представляет одну выборку в отдельном канале.

  • Columns as channels (frame based)Установите для обработки ввода значение Columns as channels (frame based), если блок должен обрабатываться на основе модели, основанной на кадрах. При обработке на основе кадров блокирует обработку данных по одному кадру за раз. Каждый кадр данных содержит последовательные выборки из независимого канала. Каждый канал представлен столбцом входного сигнала.

Добавление шумовых данных в блок, указанный как on или off. При выборе этого параметра учитываются шумовые данные в физических блоках RF, которые заключены в квадратные скобки блоком Input Port и блоком Output Port. Если этот параметр не выбран, шумовые данные игнорируются.

Начальное начальное число для блока генератора случайных чисел для генерации шума, определяемого как неотрицательное целое число для генерации шума. Этот параметр становится видимым при выборе параметра «Добавить шум». При указании начального начального параметра с помощью переменной начальное начальное значение изменяется при каждом последующем запуске модели.

Зависимости

Чтобы включить этот параметр, выберите Добавить параметр шума.

Подробнее

развернуть все

См. также

Представлен до R2006a
