Библиотеки RF Blockset™ Equivalent Baseband состоят из библиотек Equivalent Basband (физическая) и Idealized Baseband (математическая) компонентов для моделирования RF-систем в среде Simulink ®. Радиочастотная модель может содержать блоки как из физической, так и из математической библиотек. Он также может включать блоки Simulink и блоки из других блоков.
Программное обеспечение RF Blockset Equivalent Baseband расширяет среду моделирования Simulink с библиотекой блоков для моделирования RF-систем, которые включают в себя RF-фильтры, линии передачи, усилители и смесители.
Блоки библиотеки RF Blockset Equivalent Baseband используются для представления компонентов радиочастотной системы в модели Simulink. Блоксеть предоставляет несколько типов представлений компонентов с использованием параметров сети (формат S, Y, Z, ABCD, H и T), математических описаний и физических свойств.
В модели Simulink компоненты каскадируются для представления радиочастотной архитектуры и выполнения моделирования. Во время моделирования модель вычисляет представление временной области со сложной полосой частот. Этот метод приводит к быстрому моделированию схем квадратурного моделирования, используемых в современных системах связи, и обеспечивает совместимость с другими блоками Simulink.
Блоки позволяют визуализировать заданные параметры сети с помощью графиков и диаграмм Smith ®.
Проверенная модель Simulink радиочастотной системы может предоставить исполняемую спецификацию для проектирования радиочастотной схемы для систем беспроводной связи.
Можно также использовать блоксеть с программным обеспечением Simulink Coder™ для создания встраиваемого кода C для выполнения в реальном времени.
Чтобы открыть главное окно библиотеки, введите в подсказке MATLAB ® следующее:
rflib

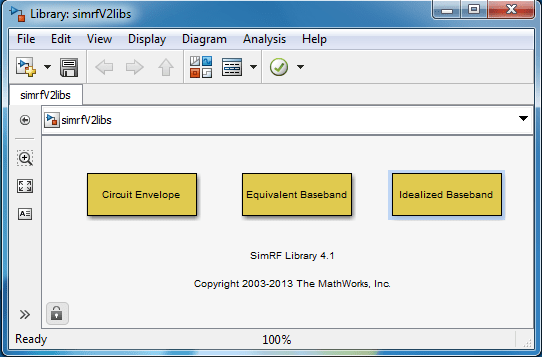

Каждый желтый значок в окне представляет библиотеку. Дважды щелкните значок, чтобы открыть соответствующую библиотеку.
Описание эквивалентных и идеализированных библиотек основной полосы см. в следующих разделах.
Примечание
Синие значки позволяют перейти в справочный браузер MATLAB.
Дважды щелкните значок «Демонстрация», чтобы открыть примеры RF Blockset Equivalent Baseband.
Дважды щелкните значок Info (Информация), чтобы открыть документацию RF Blockset Equivalent Baseband.

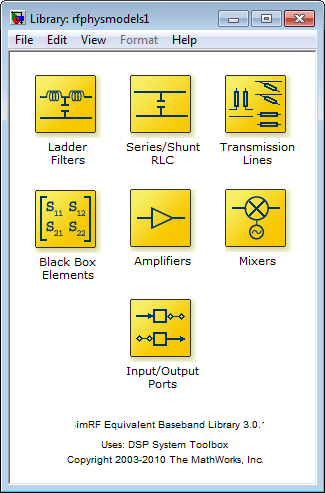

Блоки из библиотеки эквивалентной полосы частот используются для моделирования физических и электрических компонентов путем задания физических свойств или импорта измеренных данных. Эта библиотека включает несколько вспомогательных библиотек, как показано на следующем рисунке.
В следующей таблице описаны вспомогательные библиотеки и способы их использования.
| Подбиблиотека | Описание |
|---|---|
| Усилители | Радиочастотные усилители, заданные с использованием параметров сети, данных шума и данных нелинейности, или файл данных, содержащий эти параметры. |
| Лестничные фильтры | РЧ-фильтры, заданные с помощью параметров LC. Программное обеспечение вычисляет сетевые параметры и шумовые данные блоков из топологии фильтра и значений LC. |
| Серия/Шунт RLC | Последовательные и шунтирующие компоненты RLC для проектирования каскадов скошенных элементов, заданные с помощью параметров RLC. Программное обеспечение вычисляет сетевые параметры и шумовые данные блоков из топологии компонентов и значений RLC. |
| Миксеры | Радиочастотные смесители, содержащие гетеродины, заданные с использованием параметров сети, данных шума и данных нелинейности, или файл данных, содержащий эти параметры. |
| Линии электропередачи | РЧ фильтры, заданные с использованием физических размеров и электрических характеристик. Программное обеспечение вычисляет параметры сети и шумовые данные блоков из указанных данных. |
| Черный ящик | Пассивные радиочастотные компоненты, указанные с помощью сетевых параметров, или файл данных, содержащий эти параметры. Программное обеспечение вычисляет параметры сети и шумовые данные блоков из указанных данных. |
| Порты ввода/вывода | Блоки для указания информации моделирования, которая относится ко всем блокам в физической подсистеме, таким как центральная частота и время выборки. Физическая подсистема - это совокупность одного или нескольких физических блоков, заключенных в квадратные скобки блоком входного порта и блоком выходного порта, которые объединяют физические и математические части модели. |
Дополнительные сведения об определении компонентов см. в разделе Указание или импорт данных компонентов.
Библиотека идеализированной основной полосы содержит математические представления усилителей, смесителей и блоков фильтров. Используйте блок из этой библиотеки для моделирования ВЧ-компонента с точки зрения математических уравнений, которые описывают, как блок работает с входным сигналом.
Идеализированные блоки основной полосы частот предполагают идеальное согласование импеданса и номинальный импеданс 1 Ом. Это означает отсутствие нагрузки и однонаправленный поток питания. Как таковые они аналогичны стандартным блокам Simulink. В противоположность этому, блоки эквивалентной основной полосы не предполагают идеального согласования - эти блоки моделируют отражения, которые происходят между блоками. Физические блоки моделируют двунаправленный поток питания и включают эффекты нагрузки. Для этих блоков можно задать импеданс источника и нагрузки с помощью блоков «Входной порт» и «Выходной порт».

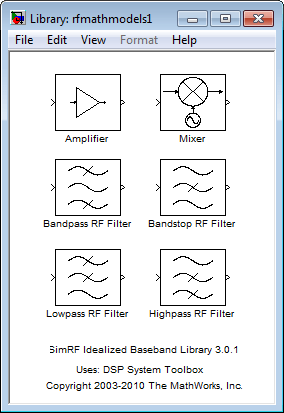

Математическая библиотека показана на следующем рисунке.
