Используйте средства тестирования RF Measurement для проверки совокупного коэффициента усиления, значения шума и нелинейности (IP3) системы RF-RF. Чтобы использовать testbench, создайте систему в приложении RF Budget Analyzer и нажмите Export > Export to Measurement Testbench.

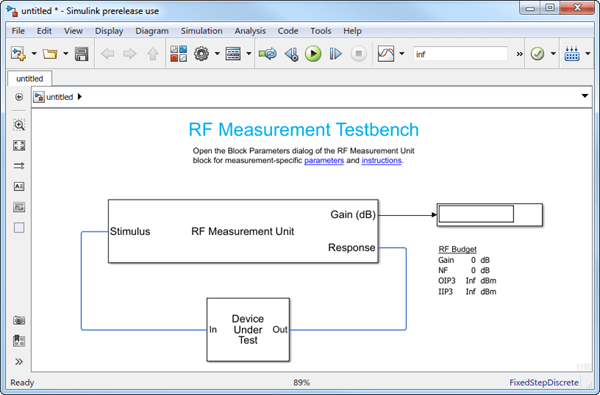

Испытательный стенд состоит из двух подсистем:
RF Measurement Unit
Device Under Test
На дисплее testbench отображаются проверенные выходные значения коэффициента усиления, NF (показатель шума) и IP3 (перехват третьего порядка).

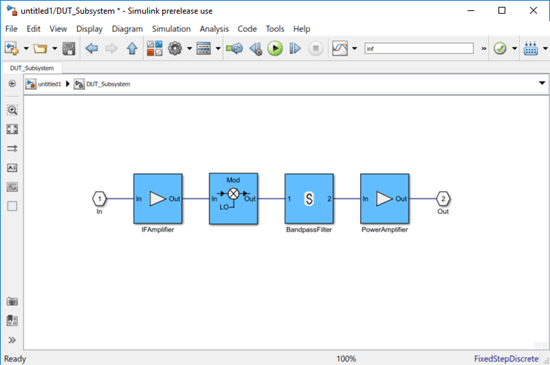

Подсистема «Тестируемое устройство» содержит радиочастотную систему, экспортированную из приложения.

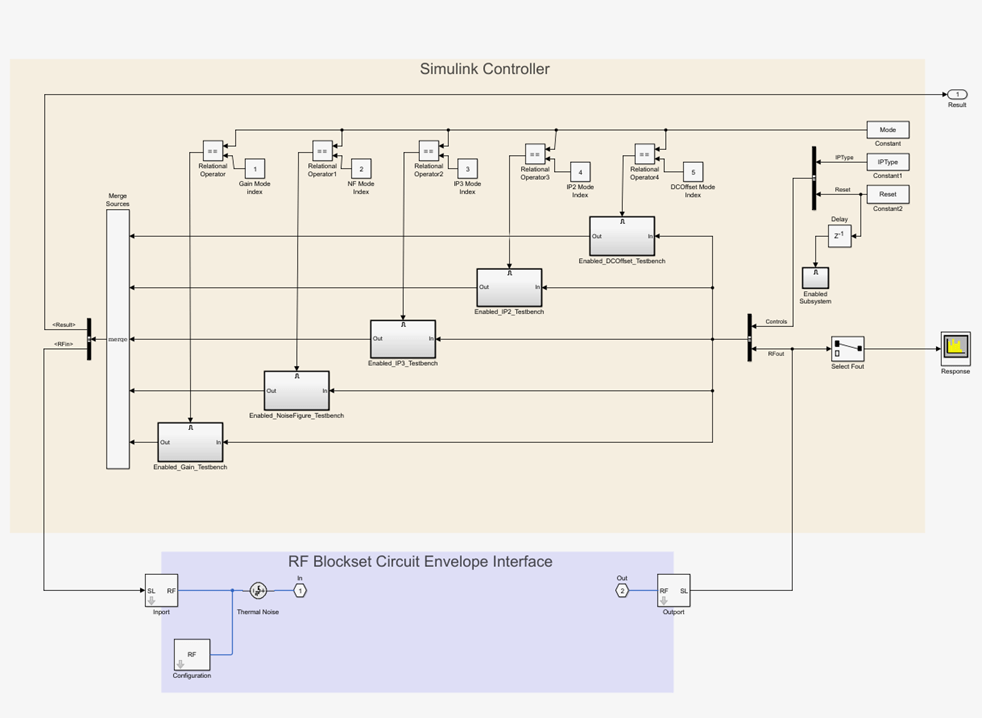

Подсистема RF Measurement Unit состоит из контроллера Simulink и интерфейса RF Blockset Circuit Envergy. Интерфейс RF Blockset используется в качестве входных и выходных данных DUT.

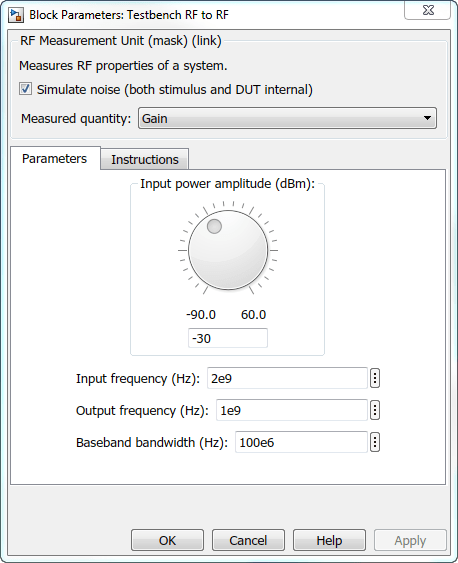

Дважды щелкните по блоку подсистемы RF Measurement Unit, чтобы открыть параметры.
Имитировать шум (как стимул, так и внутренний DUT) - установите этот флажок, чтобы включить моделирование шума в сигнале стимула, поступающем в DUT и внутри DUT.
Измеренное количество - выберите количество, которое требуется проверить:
Gain - Измерить коэффициент усиления преобразователя, предполагая нагрузку 50 Ом. Если выбрать только I или только Q в ветви Отклик (Response) отображается только половина измеренного коэффициента усиления.
NF - Измерить значение показателя шума на выходе преобразователя.
IP3 - Измерение выходного или входного перехвата третьего порядка (IP3).
IP2 - Измерение выходного или входного перехвата второго порядка (IP2).
DC Offset - Измерить помехи уровня постоянного тока, центрированные на требуемом сигнале из-за смешения утечки LO с входным сигналом.

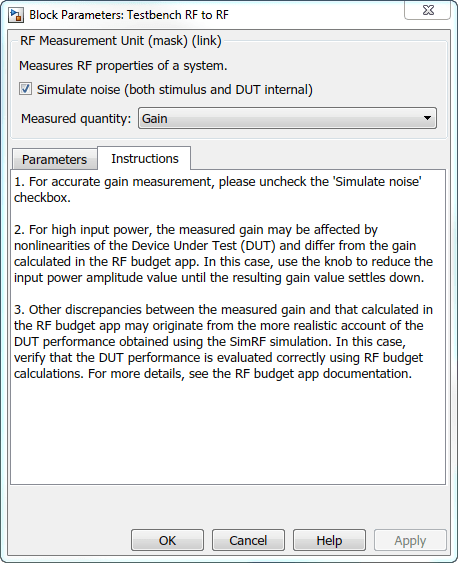

Содержимое вкладки Instructions изменяется в соответствии с измеренным количеством.
IP Type - выберите тип точек перехвата (IP) для измерения: Output referred или Input referred.
По умолчанию измерения testbench Output referred. Эта опция доступна, если для параметра Измеренное количество (Measured quantity) задано значение IP2 или IP3.
Амплитуда входной мощности (дБм) - входная мощность DUT. Можно изменить входную мощность, указав вручную или повернув ручку. При измерении DC Offset, это входное поле представляет собой входное среднеквадратичное напряжение (дБмВ), поскольку смещение измеряется в единицах напряжения. Заданное напряжение представляет собой напряжение, падающее на входные порты DUT.
Входная частота (Гц) - несущая частота DUT.
Выходная частота (Гц) - выходная частота DUT.
Полоса пропускания основной полосы частот (Гц) - полоса пропускания входного сигнала.
Отношение частоты тестового тонального сигнала к полосе пропускания основной полосы частот - положение тестовых тональных сигналов, используемых для IP3 измерений. По умолчанию используется значение 1/8.
Эта опция доступна, если для параметра Измеренное количество (Measured quantity) задано значение IP2, IP3, или DC Offset.
Инструкции по проверке получения
Очистить шум Simulate (как стимул, так и DUT) для точной проверки усиления. Установите флажок для учета шума.
Измените амплитуду входной мощности (dBm) или поверните ручку, чтобы уменьшить амплитуду входной мощности. При высокой входной мощности нелинейность в DUT может влиять на измерения коэффициента усиления.
Инструкции по проверке NF
Тестовые инструменты проверяют вычисленное значение NF. Этот расчет предполагает наличие не зависящей от частоты системы в пределах заданной полосы пропускания. Чтобы смоделировать не зависящую от частоты систему и вычислить правильное значение NF, уменьшите полосу пропускания основной полосы до выполнения этого условия. В обычных радиочастотных системах полоса пропускания должна быть уменьшена ниже 1 кГц для тестирования NF.
Измените амплитуду входной мощности (дБм) или поверните ручку, чтобы уменьшить или увеличить амплитуду входной мощности. При высокой входной мощности нелинейность в DUT может влиять на измерения NF. Для низкой входной мощности сигнал находится слишком близко или ниже уровня шума системы. В результате NF не может сойтись.
Инструкции по OIP3 и проверке IIP3
Очистить моделирующий шум (как стимул, так и DUT) для точной проверки OIP3 и IIP3.
Измените амплитуду входной мощности (дБм) или поверните ручку, чтобы уменьшить амплитуду входной мощности. При высокой входной мощности нелинейность более высокого порядка в DUT может влиять на OIP3 и IIP3 измерения.
Для всех проверок измерений с помощью средств тестирования невозможно исправить расхождения результатов с помощью приложения RF Budget Analyzer. Средства тестирования RF Blockset обеспечивают моделирование истинных RF-схем, которое включает в себя РЧ-явления, включая насыщение и взаимодействие между несколькими тонами и гармониками в нелинейных устройствах. Эти RF-явления еще не включены в RF Budget Analyzer, что приводит к некоторым различиям в значениях между testbench и приложением.
Инструкции по измерению смещения постоянного тока
Снимите флажок «Имитировать шум» (как стимул, так и DUT) для точного измерения смещения постоянного тока.
Правильный расчет смещения постоянного тока предполагает наличие не зависящей от частоты системы на частотах, окружающих тестовые тональные сигналы. Уменьшите частотное разделение между тестовыми тональными сигналами или уменьшите полосу пропускания основной полосы до выполнения этого условия. В обычных радиочастотных системах полоса пропускания уменьшается ниже 1 KHz для испытаний на смещение постоянного тока.
. Измените амплитуду входного среднеквадратичного напряжения (дБмВ) или поверните ручку для уменьшения амплитуды входного среднеквадратичного напряжения. Для высокого входного среднеквадратичного напряжения нелинейность более высокого порядка в DUT может влиять на измерения смещения постоянного тока
