Линия передачи с параллельной пластиной

Модель параллельно-пластинчатой линии передачи

Библиотека:
Радиочастотный блок/эквивалентная базовая полоса/линии передачи

Описание

Блок «Линия передачи параллельной пластины» моделирует линию передачи параллельной пластины, описанную в диалоговом окне блока, с точки зрения зависящих от частоты S-параметров. Линия передачи с параллельной пластиной показана в поперечном сечении на следующем рисунке. Его физические характеристики включают ширину w пластины и разделение d пластины.

Параметры

развернуть все

Главный

`Plate width (m)` - Ширина параллельно-пластинчатой линии передачи
`5e-3` (по умолчанию) | скаляр

Физическая ширина линии передачи с параллельной пластиной.

`Plate separation (m)` - Диэлектрический интервал в линии передачи с параллельными пластинами
`1e-3` (по умолчанию) | скаляр

Толщина диэлектрика, разделяющего пластины.

`Relative permeability constant` - Относительная проницаемость диэлектрического материала в параллельно-пластинчатой линии передачи
`1` (по умолчанию)

Относительная проницаемость диэлектрика выражается как отношение проницаемости диэлектрика к проницаемости в свободном пространстве мк0.

`Relative permittivity constant` - Относительная диэлектрическая проницаемость диэлектрического материала в линии передачи с параллельной пластиной
`2.3` (по умолчанию)

Относительная диэлектрическая проницаемость, выраженная как отношение диэлектрической проницаемости к диэлектрической проницаемости в свободном пространстве

`Loss tangent of dielectric` - Тангенс потерь диэлектрика в параллельно-пластинчатой линии передачи
`0` (по умолчанию)

Тангенс угла потери диэлектрика, заданный как скаляр.

`Conductivity of the conductor (S/m)` - Проводимость проводника в сименсе на метр
`inf` (по умолчанию)

Проводимость - это метрика для измерения тока в проводнике.

`Transmission line length(m)` - Физическая длина линии передачи
`0.01` (по умолчанию)

Физическая длина линии электропередачи в метрах.

`Stub mode` - Тип заглушки
`Not a stub` (по умолчанию) | `Shunt` | `Series`

Блок позволяет моделировать линию передачи в виде шлейфа или бесступенчатой линии.

Бесступенчатая линия передачи

Not a stub- Не заглушка
При моделировании линии передачи с параллельной пластиной в качестве бесступенчатой линии блок «Линия передачи с параллельной пластиной» сначала вычисляет ABCD-параметры на каждой частоте, содержащейся в векторе частот моделирования. Затем он использует abcd2s функция для преобразования ABCD-параметров в S-параметры. Дополнительные сведения см. в разделе Режим заглушки - не заглушка.

Шунт и серии заглушек

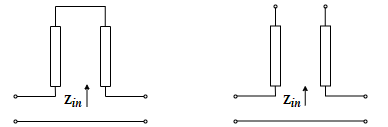

Шлейфный режим линии передачи с параллельной пластиной классифицируется следующим образом:
Shunt- Параметр Shunt предоставляет пользователям двухпортовую сеть, состоящую из шлейфной линии передачи, которая может заканчиваться коротким замыканием или разомкнутой цепью, как показано здесь.
_Zin - входной импеданс шунтирующей цепи. ABCD-параметры для шлейфа шунта рассчитываются как
$\begin{matrix} A = \\ 1B \\ = {0C}_{=} \end{matrix}$ 1/ZinD = 1

Series- Параметр Series предоставляет пользователю двухпортовую сеть, состоящую из последовательной линии передачи, которая может заканчиваться коротким замыканием или разомкнутой цепью, как показано здесь.
_Zin - входной импеданс последовательной цепи. ABCD-параметры для шлейфа серии рассчитываются как
$\begin{matrix} A = \\ {1B}_{=} \\ ZinC \end{matrix}$ = 0D = 1

`Termination of stub` - Заделка заглушки
`Open` (по умолчанию)

Заглушка для режимов заглушки Shunt и Series. Варианты: Open или Short

Зависимости

Чтобы включить этот параметр, выберите Shunt, или Seriesили в режиме заглушки

Визуализация

`Source of frequency data` - Источник частотных данных
`User-defined` (по умолчанию)

Когда источник частотных данных User-specifiedукажите вектор частот в параметре Frequency data. Также укажите единицы измерения из соответствующего выпадающего списка.

`Frequency data` - Диапазон частотных данных
`[1e9:1e6:3e9]` (по умолчанию) | вектор | `Hz` | `kHz` | `MHz` | `GHz`

Диапазон частотных данных, заданный как вектор

`Reference impedance(ohms)` - Эталонный импеданс
`50` (по умолчанию) | скаляр

Эталонный импеданс линии передачи с параллельной пластиной, определяемый как скаляр в омах.

`Plot type` - Тип графика данных
`X-Y plane` (по умолчанию) | `Polar plane` | `Z Smith chart` | `Y Smith chart` | `ZY Smith chart`

Тип графика данных, который требуется создать с данными, указанными как одно из следующих:

X-Y plane - создание декартова графика данных в зависимости от частоты. Чтобы создать линейные, полулогарифмические или логарифмические графики, установите шкалу Y и X соответственно.
Polar plane - создание полярного графика данных. Блок отображает только диапазон данных, соответствующий заданным частотам.
Z smith chart, Y smith chart, и ZY smith chart - Создание диаграммы Смита ®. Блок отображает только диапазон данных, соответствующий заданным частотам.

`Y Parameter 1` - Тип S-параметров для печати
`S21` (по умолчанию) | `S11` | `S12` | `S22` | `GroupDelay` | `GammaIn` | `GammaOut` | `VSWRIn` | `VSWROut` | `OIP3` | `IIP3` | `NF` | `NFactor` | `NTemp` | `TF1`

Тип S-параметров для печати, указанный как один из следующих S11, S12, S21, или S22. Когда шум является спектральным NF, NFactor, NTemp возможна печать.

`Y Parameter 2` - Тип S-параметров для печати
`S11` (по умолчанию) | `S12` | `S21` | `S22` | `GroupDelay` | `GammaIn` | `GammaOut` | `VSWRIn` | `VSWROut` | `OIP3` | `IIP3` | `NF` | `NFactor` | `NTemp` | `TF1`

`Y Format1` - Формат графика
`Angle(degrees)` (по умолчанию) | `Magnitude (decibels)` | `Real` | `Imaginary`

Формат печати, указанный как один из следующих Magnitude (decibels), Angle(degrees), Real, или Imaginary.

`Y Format2` - Формат графика
`Magnitude (decibels)` (по умолчанию) | `Angle(degrees)` | `Real` | `Imaginary`

Формат печати, указанный как один из следующих Magnitude (decibels), Angle(degrees), Real, или Imaginary.

`X parameter` - параметр X
`Freq` (по умолчанию)

Параметр, указанный как Freq.

`X format` - Формат графика
`Hz` (по умолчанию) | `Auto` | `KHz` | `MHz` | `GHz` | `THz`

Формат печати, указанный как один из следующих Hz, Auto, KHz, MHz, GHz или THz.

`Y scale` - Шкала оси Y
`Linear` (по умолчанию) | `Logarithmic`

Масштаб оси Y, указанный как Linear или Logarithmic.

`X scale` - шкала оси X
`Linear` (по умолчанию) | `Logarithmic`

Масштаб оси X, указанный как Linear или Logarithmic.

`Plot` - Указанные данные графика
кнопка

Печать указанных данных с помощью кнопки печати.

Подробнее

развернуть все

Режим заглушки - не заглушка

Блок вычисляет ABCD-параметры, используя физическую длину линии передачи d и комплексную константу распространения k, используя следующие уравнения:

$\begin{array}{l} A \frac{=^{} {ekd}^{+}}{e} \\ - \frac{_{} {kd2B}^{=}^{Z0 *}}{(} \\ \frac{{ekd}^{-} e^{-}}{kd)_{}} \\ 2C \frac{^{=}^{ekd -}}{} \end{array}$ e − kd2 * Z0D = ekd + e − kd2

Z0 и k - векторы, элементы которых соответствуют элементам f, вектор моделирующих частот, определяемый блоком выходного порта. Оба могут быть выражены в терминах сопротивления (R), индуктивности (L), проводимости (G) и емкости (C) на единицу длины (метров) следующим образом:

$\begin{matrix} _{Z0} \sqrt{\frac{= R +}{j, LG}} \\ +_{} {j, Ck}_{} = \sqrt{kr + jki = (R} \end{matrix}$ + j

где

$\begin{array}{l} R \frac{=}{_{}_{}} \frac{12xeonstartcondδcond}{} (\frac{}{1a} \\ + \frac{}{1b)} L \frac{=}{} \\ \frac{мк2āln (^{}}{ba) \frac{}{}} \\ \frac{^{G=2πωε″ln}}{(\frac{ba}{)}} \end{array}$ C=2πε′ln (ba)

В этих уравнениях:

а - радиус внутреннего проводника.
b - радиус внешнего проводника.
_startcond - проводимость в проводнике.
λ - проницаемость диэлектрика. λ = мк0 мкр, где:
- мк0 - проницаемость в свободном пространстве.
- _мкr - значение параметра константы относительной проницаемости.
Сложной диэлектрической константы, данной ε = ε ′ − јε ″ = ε ′ (1 − јtanδ)
start ′ - действительная часть комплексной диэлектрической проницаемости start, start ′ = _xp0αr. start ″ - мнимая часть комплексной диэлектрической проницаемости start, start ″ = _xp0αrtan δ где:
- α0 - диэлектрическая проницаемость свободного пространства.
- _αr - значение параметра Константа относительной диэлектрической проницаемости.
- tan δ - тангенс потерь значения диэлектрического параметра.
_δcond - глубина кожи проводника, которую блок вычисляет как $\sqrt{_{1/¼-α-конд}}$ .

Ссылки

[1] Позар, Дэвид М «Микроволновая инженерия», John Wiley & Sons, Inc., 2005.
