Модель общей линии электропередачи
Суббибратор линий передачи физической библиотеки
Блок линии передачи моделирует линию передачи, описанную в диалоговом окне блока, с точки зрения ее физических параметров. Линия передачи, которая может быть с потерями или без потерь, рассматривается как двухпортовая линейная сеть.
Блок позволяет моделировать линию передачи в виде шлейфа или бесступенчатой линии.
При моделировании линии передачи как бесступенчатой линии блок «Линия передачи» сначала вычисляет ABCD-параметры на каждой частоте, содержащейся в моделируемом векторе частот. Затем он использует abcd2s функция для преобразования ABCD-параметров в S-параметры.
Блок вычисляет ABCD-параметры, используя физическую длину линии передачи d и комплексную константу распространения k, используя следующие уравнения:
e − kd2 * Z0D = ekd + e − kd2
Z0 - заданный характеристический импеданс. k - вектор, элементы которого соответствуют элементам входного вектора; freq. Блок вычисляет k по заданным параметрам как k = αa + iβ, где αa - коэффициент ослабления, а β - волновое число. Коэффициент ослабления αa связан с указанными потерями, α, на
10α/20)
Волновое число β связано с заданной фазовой скоростью, Vp, на
2.dfVp
Фазовая скорость VP также известна как скорость распространения волны.
При моделировании линии передачи как шунта или последовательного шлейфа блок линии передачи сначала вычисляет ABCD-параметры на каждой частоте, содержащейся в векторе моделируемых частот. Затем он использует abcd2s функция для преобразования ABCD-параметров в S-параметры.

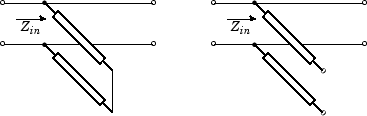

Если в диалоговом окне маски для параметра режима «Заглушка» задано значение Shuntдвухпортовая сеть состоит из шлейфной линии передачи, которая может заканчиваться коротким замыканием или разомкнутой цепью, как показано здесь.
Zin - входной импеданс шунтирующей цепи. ABCD-параметры для шлейфа шунта рассчитываются как
1/ZinD = 1

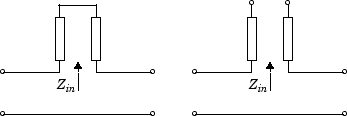

Если в диалоговом окне маски для параметра режима «Заглушка» задано значение Seriesдвухпортовая сеть состоит из последовательной линии передачи, которая может заканчиваться коротким замыканием или разомкнутой цепью, как показано здесь.
Zin - входной импеданс последовательной цепи. ABCD-параметры для шлейфа серии рассчитываются как
= 0D = 1
Характеристический импеданс линии передачи. Значение может быть сложным.
Скорость распространения равномерной плоской волны на линии передачи.
Снижение силы сигнала при его прохождении по линии передачи. Должно быть положительно.
Вектор частот моделирования. Блок выполняет вычисления, перечисленные в разделе Описание (Description) на каждой указанной частоте.
Физическая длина линии передачи.
Тип заглушки. Варианты: Not a stub, Shunt, или Series.
Заглушка для режимов заглушки Shunt и Series. Варианты: Open или Short. Этот параметр становится видимым только в том случае, если установлен режим «Заглушка» Shunt или Series.
Сведения о печати см. в разделе Создание графиков.
[1] Людвиг, Рейнгольд и Павел Бретчко, RF Circuit Design: Theory and Applications, Prentice-Hall, 2000.
