В физической системе каждый блок обеспечивает параметры сети на различных частотах. Эти частоты не обязательно являются моделирующими частотами для физической системы, в которой находится блок. Для создания модели, эквивалентной базовой полосе, программное обеспечение RF Blockset™ Equivalent Baseband должно вычислять значения S-параметров на частотах моделирования.
Отдельные физические блоки вычисляют S-параметры на частотах моделирования, определяемых параметрами блока «Входной порт». Каждый блок интерполирует свои S-параметры для определения S-параметров на частотах моделирования. Если блок содержит сетевые Y- или Z-параметры, он сначала преобразует их в S-параметры.

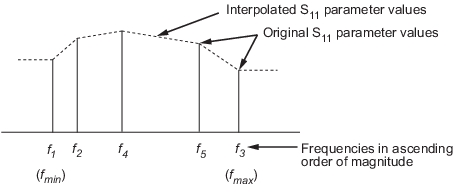

В частности, блок упорядочивает S-параметры в порядке возрастания их частот, fn. Затем он интерполирует S-параметры с помощью MATLAB ®interp1 функция. Например, кривая на следующей диаграмме иллюстрирует результат интерполяции параметров S11 на исходных частотах f1-f5.
Поле Метод интерполяции (Interpolation method) в диалоговых окнах отдельных блоков позволяет задать метод интерполяции как Cubic, Linear (по умолчанию), или Spline. Дополнительные сведения об этих методах см. в разделе interp1 справочная страница в документации MATLAB.
Как показано на предыдущей диаграмме, каждый блок использует значения параметров fmin для всех частот моделирования, меньших fmin. Блок использует значения параметров fmax для всех частот моделирования, превышающих fmax. В обоих случаях результаты могут быть неточными, поэтому необходимо указать значения параметров сети в диапазоне частот, который достаточно широк, чтобы учесть поведение блока.
