Программное обеспечение RF Blockset™ Equivalent Baseband использует эквивалентную модель основной полосы для моделирования компонентов RF во временной области. Блоксеть моделирует только полосу частот вокруг несущей частоты каждого компонента; полоса частот определяется следующими параметрами соответствующего блока «Входной порт»:
Обратное время выборки
Центральная частота (Гц)
Когда смеситель присутствует в физической подсистеме, он сдвигает несущую частоту сигнала. Этот сдвиг влияет на частоты, используемые для создания эквивалентной модели основной полосы частот.
Для иллюстрации работы смесителя рассмотрим типичную цепь радиочастотного смесителя, состоящую из следующих компонентов:
Прямой квадратурный повышающий преобразователь
Усилитель высокой мощности
Канал
Малошумящий усилитель
Смеситель понижающего преобразования
Фильтр IF
Прямой квадратурный понижающий преобразователь

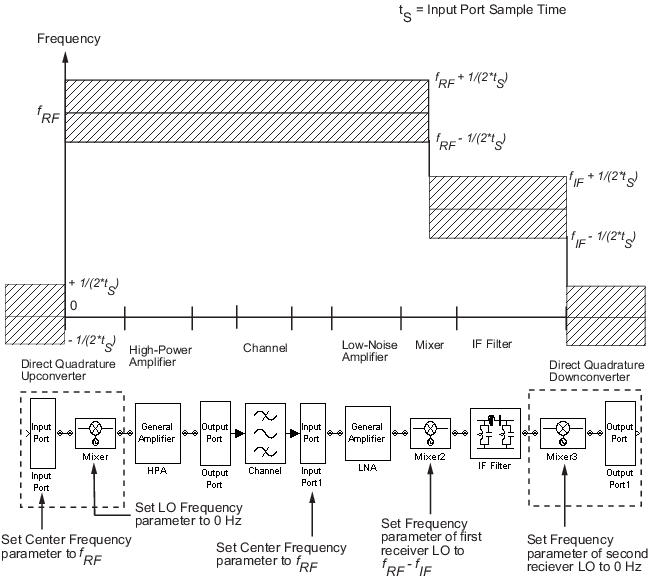

На следующей диаграмме показаны эти компоненты и диапазон частот, которые моделируются для каждого компонента. Сигналы на входе и выходе каскада являются комплексными. Для каскада диаграмма показывает реальные частоты полосы пропускания, которые используются для создания модели эквивалента основной полосы частот, которая центрирована в нуле. Подробное описание использования блока для моделирования квадратурных смесителей см. в разделе Квадратурные смесители.
