NA-MAAB - a, b, c, d, e
JMAAB - a, b, c, d, e
Все
Переходные линии не должны пересекать друг друга.
Неприменимо
Линии перехода не должны перекрывать другие линии перехода.
Неприменимо
Переходные линии не должны пересекать состояния.
Неприменимо

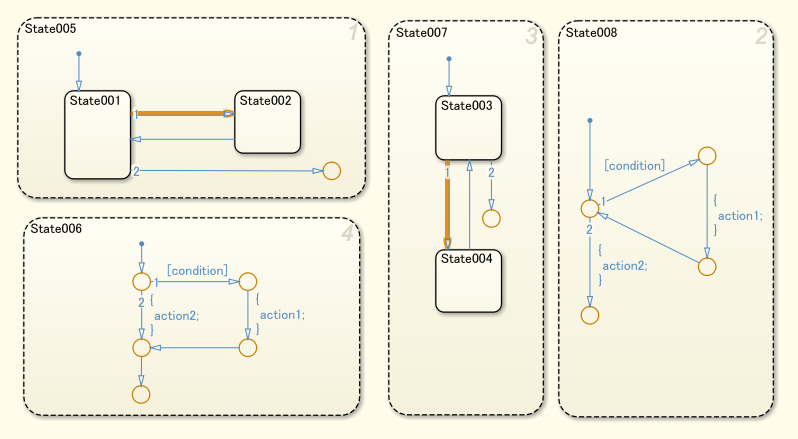

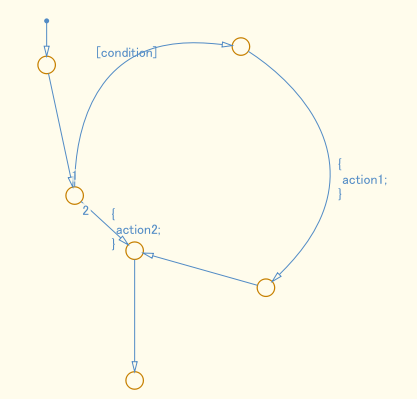

Линии перехода должны проводиться вертикально или горизонтально.
Диагональные линии могут использоваться для блок-схем.
Неприменимо
Ненужные соединительные соединения не должны использоваться.
Неприменимо

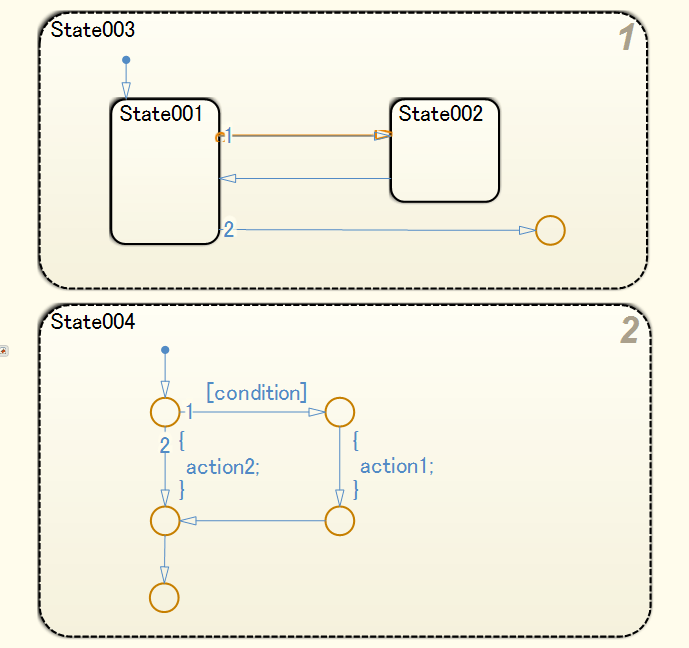

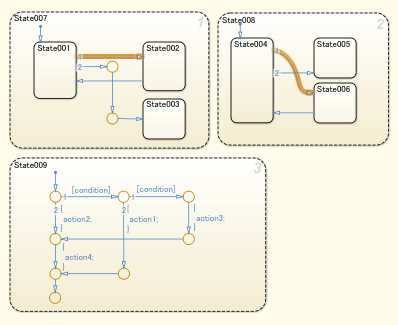

Субидентификатор a:
Трудно понять взаимосвязь между состояниями, когда переходные линии пересекаются.

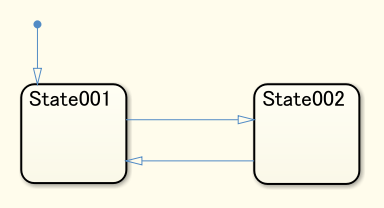

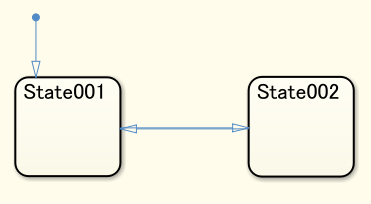

Субидентификатор b:
Трудно понять взаимосвязь между состояниями, когда линии перехода перекрываются.

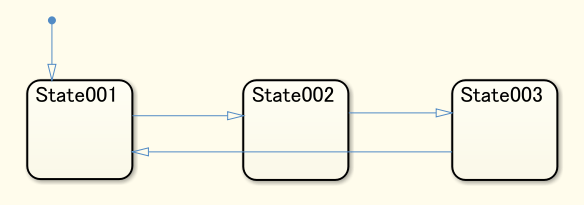

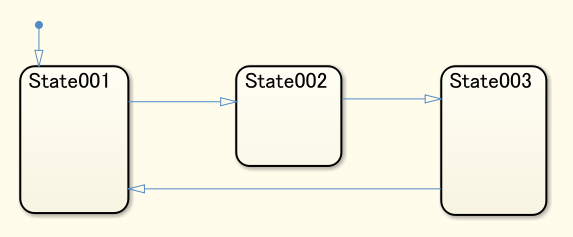

Субидентификатор c:
Трудно понять взаимосвязь между состояниями, когда переходные линии пересекают состояния.
Субидентификатор d:
Последовательное применение линий перехода улучшает читаемость.

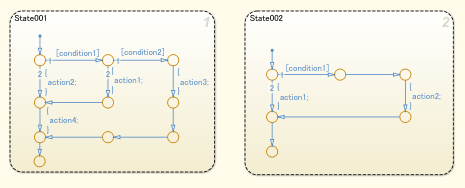

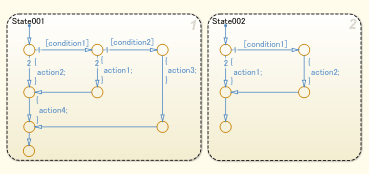

Субидентификатор e:
Переходы трудно понять, когда используются ненужные соединительные соединения.
Проверка модуля Model Advisor: Проверка внешнего вида перехода потока состояний (Simulink Check)
R2020a
Руководство JMAAB db_0129, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы (поток состояний)
Переход между режимами работы (Stateflow)
