NA-MAAB - a, b, c, d, e, f, g
JMAAB - a, b, c, d, e, f, g
Все
Если разложение
диаграммы Stateflow ® (Stateflow) равно Exclusive (OR)переход по умолчанию должен соединяться в верхней части блока «Диаграмма».
Когда декомпозиция состояния Exclusive (OR)переход по умолчанию должен быть подключен непосредственно под состоянием.
Неприменимо
Линия перехода по умолчанию соединена вверху.
Линия перехода по умолчанию не подключена.
Если для параметра Depression установлено значение Parallel (AND), линия перехода по умолчанию не будет подключена.
Неприменимо
Разложение родительского объекта для состояний AA и AB имеет значение Parallel (AND), что делает состояния AA и AB параллельными состояниями. Линия перехода по умолчанию не подключена для этих параллельных состояний.
Линия перехода по умолчанию подключена для параллельного состояния AA.
Уровень не должен иметь нескольких переходов по умолчанию.
Неприменимо

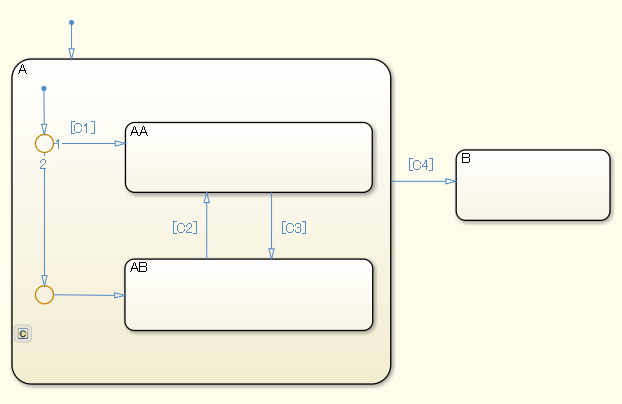

Уровень не имеет нескольких переходов по умолчанию

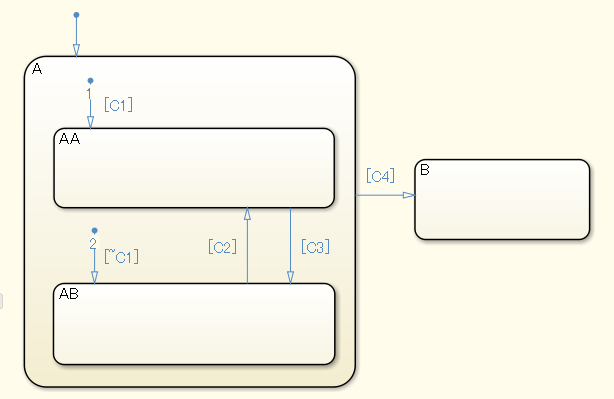

Множественные переходы по умолчанию включены в один уровень состояния A.
Переходы по умолчанию должны быть подключены непосредственно и расположены вертикально к верхней части состояния или соединительному соединению.
Неприменимо
Переход по умолчанию связан вертикально с верхней частью состояния.
Переход состояния A по умолчанию не связан вертикально с верхней частью состояния.
Состояние назначения или соединительное соединение назначения для перехода по умолчанию должно располагаться слева сверху на том же уровне.
Неприменимо
Переход по умолчанию располагается слева сверху на том же уровне.
Переход состояния AB по умолчанию не расположен сверху слева на том же уровне.
Переходы по умолчанию не должны выходить за границы государства.
Неприменимо

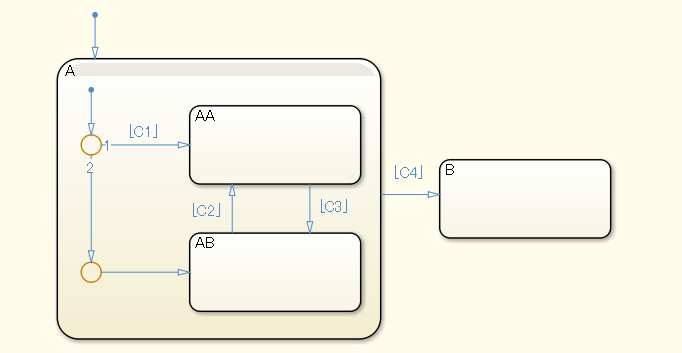

Переход по умолчанию находится в границах состояния.

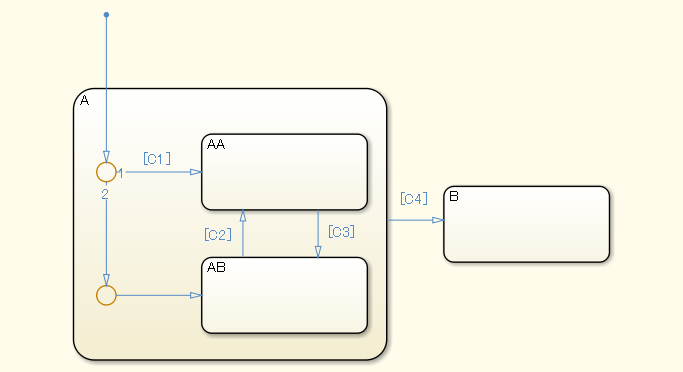

Переход по умолчанию выходит за границы состояния.
Параметр конфигурации Нет безусловных переходов по умолчанию Error чтобы гарантировать, что в пути перехода для перехода по умолчанию путь с наименьшим приоритетом является безусловным переходом.
Неприменимо

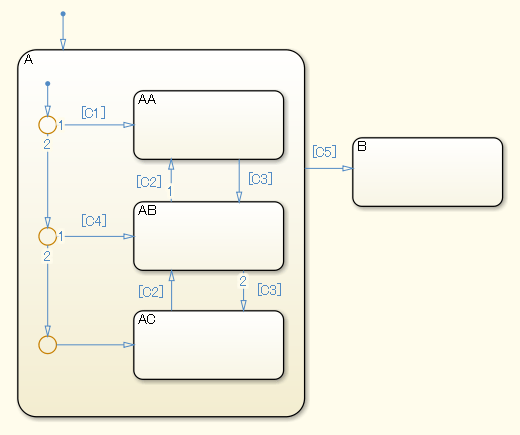

Путь с наименьшим приоритетом в пути перехода для перехода по умолчанию является безусловным переходом.

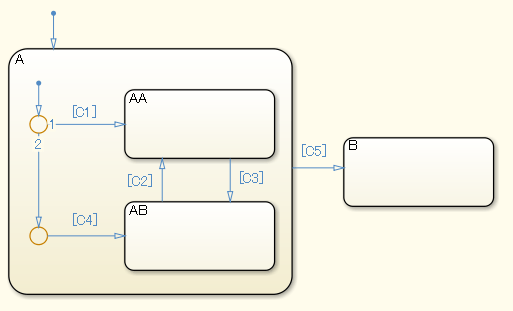

Путь с наименьшим приоритетом в пути перехода для перехода по умолчанию не является безусловным переходом.
Субидентификатор a:
Ошибки моделирования могут возникать, когда диаграмма состояний не включает строки перехода по умолчанию.
Когда переходы по умолчанию включены в блок-схему, невозможно определить, является ли это намеренным или не удалось вставить их.
Субидентификатор b:
Удобочитаемость улучшается при отсутствии ненужных переходов по умолчанию.
Субидентификатор c:
Состояние не может функционировать по назначению и выдавать предупреждение, если несколько переходов по умолчанию включены в один уровень.
Субидентификатор d:
Читаемость уменьшается при наличии кривых или изменений угла или положения переходов по умолчанию.
Субидентификатор e:
Читаемость уменьшается, когда существуют изменения в положении состояния назначения перехода или соединительного соединения назначения перехода для перехода по умолчанию.
Субидентификатор f
Читаемость уменьшается, когда переход по умолчанию выходит за границу состояния и пересекается с границами и выражениями состояния.
Субидентификатор g:
Если в пути перехода по умолчанию нет безусловного перехода, то пункт назначения перехода исчезает, если не выполняются все условия пути перехода. Это может привести к непреднамеренному поведению.
Проверка модуля Model Advisor: проверка размещения перехода по умолчанию в диаграммах Stateflow (Simulink Check)
R2020a
Руководство JMAAB jc_0531, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Декомпозиция состояния (State flow)
Переходы (поток состояний)
Взаимодействие объектов Stateflow во время выполнения (Stateflow)
