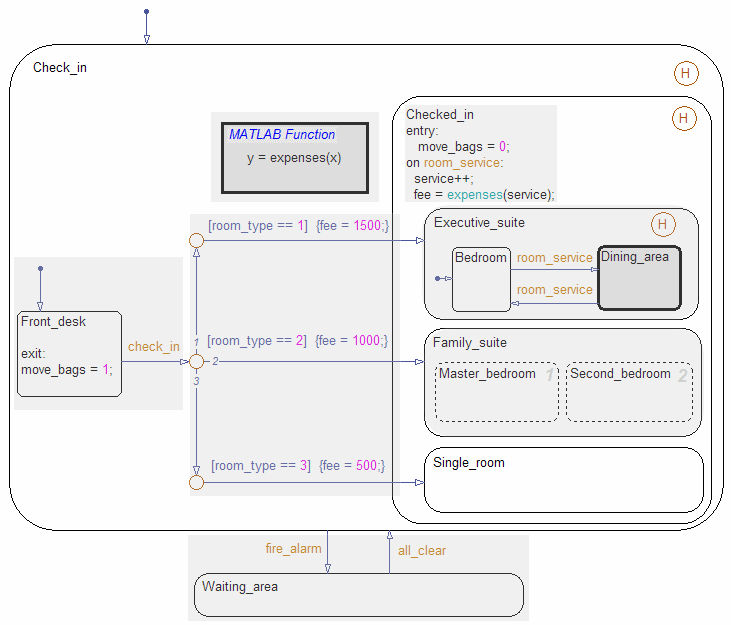

Ваша первая остановка на стойке регистрации отеля.

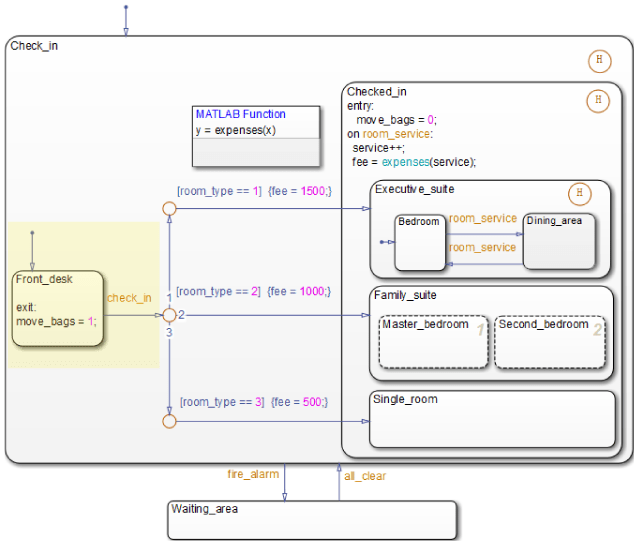

На уровне диаграммы переход по умолчанию в Check_in происходит, делая это состояние активным. Затем переход по умолчанию в Front_desk происходит, делая это состояние активным.

Дополнительные сведения см. в разделе Ввод диаграммы или состояния.

Вы покидаете стойку регистрации после регистрации в отеле.

check_in событие охраняет исходящий переход от Front_desk. Когда диаграмма получает широковещательную рассылку событий для check_inпереход становится действительным.

Дополнительные сведения см. в разделе Как диаграммы Stateflow реагируют на события.

Перед тем, как покинуть стойку регистрации, вы забираете сумки, чтобы переехать в свою комнату.

Непосредственно перед переходом, exit действие Front_desk устанавливает move_bags локальные данные в 1. Затем, Front_desk становится неактивным.

Дополнительные сведения см. в разделе Выход из состояния.

Используйте исключительную декомпозицию (OR), если ни одно из двух состояний на уровне иерархии не может быть активным одновременно.

Эта инструкция обеспечивает правильное выполнение диаграммы. Например, Check_in и Waiting_area эксклюзивные (ИЛИ) состояния, потому что вы не можете находиться внутри и вне отеля одновременно.

Используйте переход по умолчанию, чтобы отметить первое состояние, которое должно стать активным среди состояний exclusive (OR).

Эта инструкция предотвращает ошибки несогласованности состояний во время выполнения диаграммы.

Вместо условий используйте события для защиты переходов, зависящих от вхождений без собственного числового значения.

Поскольку вы не можете легко определить численное значение регистрации в отеле, смоделировать такое событие, как событие.

Использовать exit действие для выполнения инструкции один раз, непосредственно перед тем, как состояние станет неактивным.

Другие типы действий состояния выполняются по-разному и не применяются:

Можно перейти к одному из трех типов комнат.

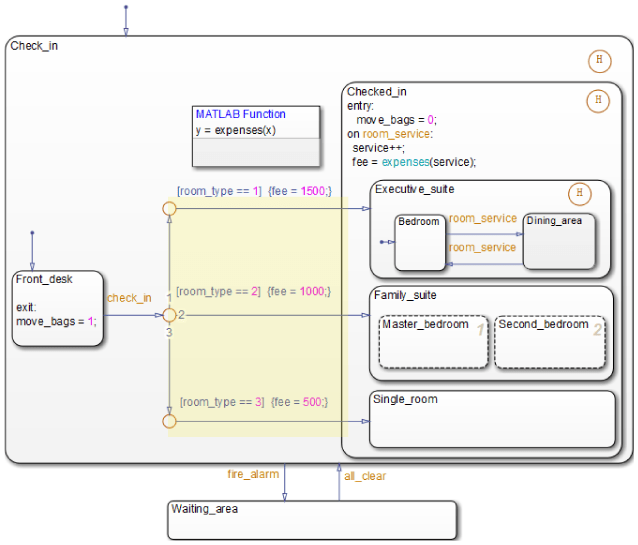

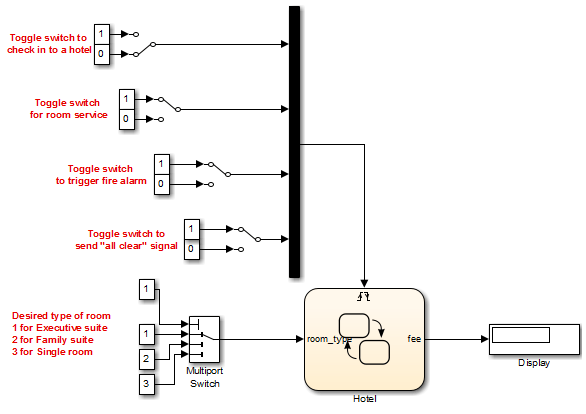

После check_in событие запускает переход из Front_deskдоступны три пути перехода в зависимости от типа помещения, выбранного с помощью блока Multiport Switch. Тестирование перехода выполняется на основе приоритета, назначенного каждому тракту.

Для получения справки см. Порядок выполнения набора блок-схем.

При выборе представительского люкса базовая плата составляет 1500.

Если room_type входные данные равны 1, верхний переход допустим. Если это условие имеет значение true, действие условия выполняется путем установки fee вывод данных в 1500.

Если вы выбираете семейный люкс, базовая плата составляет 1000.

Если room_type равно 2, допустим средний переход. Если это условие имеет значение true, действие условия выполняется путем установки fee до 1000.

Если вы выбираете одноместный номер, базовая плата составляет 500.

Если room_type равно 3, нижний переход действителен. Если это условие имеет значение true, действие условия выполняется путем установки fee до 500.

Вместо событий используйте условия для защиты переходов, зависящих от вхождений с числовым значением.

Поскольку вы можете количественно определить тип гостиничного номера численно, выражайте выбор типа номера как условие.

Блок-схемы в Stateflow

По возможности используйте действия условий вместо действий перехода.

Действия условия выполняются, как только условие получает значение true. Действия перехода выполняются только после завершения пути перехода в конечное соединение или состояние.

Если не требуется задержка выполнения, используйте действия условий вместо действий перехода.

Переходы

Используйте явное упорядочение для управления порядком тестирования группы исходящих переходов.

Можно указать явный или неявный порядок переходов. По умолчанию диаграмма использует явное упорядочение. При переключении на неявное упорядочение порядок тестирования перехода может изменяться при перемещении графических объектов.

Порядок оценки перехода

Добравшись до нужной комнаты, вы закончите двигать сумки.

entry выполняется путем установки move_bags локальные данные в 0.

Если вы заказываете обслуживание номеров, ваш счет в отеле увеличивается на постоянную сумму.

Если диаграмма получает широковещательную рассылку событий для room_service, выполняются следующие действия:

Дополнительные сведения см. в разделе Как диаграммы Stateflow реагируют на события.

Использовать entry действие для выполнения инструкции один раз сразу после того, как состояние становится активным.

Другие типы действий состояния выполняются по-разному и не применяются:

Использовать On event_name или On message_name действие для выполнения инструкции только после получения широковещательной передачи события или сообщения.

Используйте суперсостояние для включения нескольких подсостояний, которые совместно используют одни и те же действия состояния.

Это руководство позволяет повторно использовать действия состояния, которые применяются к нескольким подстанциям. Действия состояния записываются только один раз, а не отдельно в каждом подсостоянии.

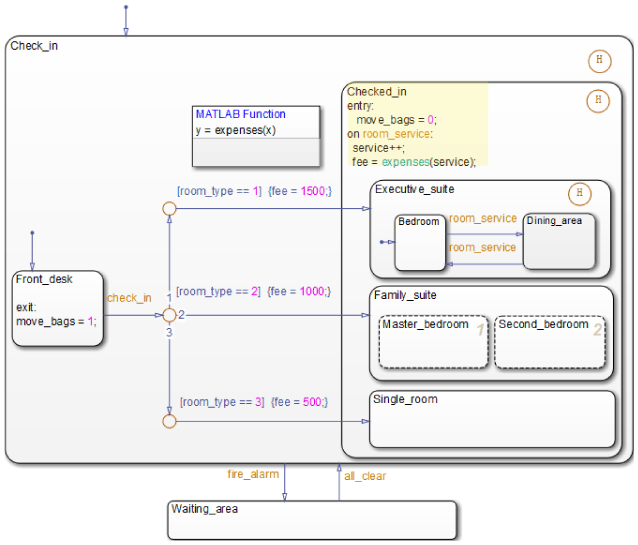

В зависимости от типа номера и общего количества запросов на обслуживание номеров можно отслеживать счет за проживание в отеле.

expenses - функция MATLAB ®, которая принимает общее количество запросов на обслуживание номеров в качестве входных данных и возвращает текущий счет отеля в качестве выходного.

Если дважды щелкнуть поле функции, в редакторе функций появится следующий сценарий:

function y = expenses(x)

if (room_type == 1)
   y = 1500 + (x*50);
else
   if (room_type == 2)
      y = 1000 + (x*25);
   else
      y = 500 + (x*5);
   end
end

Используйте функции MATLAB для выполнения числовых вычислений на диаграмме.

Функции MATLAB лучше справляются с числовыми вычислениями, чем графические функции, таблицы истинности или функции Simulink ®.

Используйте описательные имена в сигнатурах функций.

Описательные имена функций повышают читаемость объектов диаграммы.

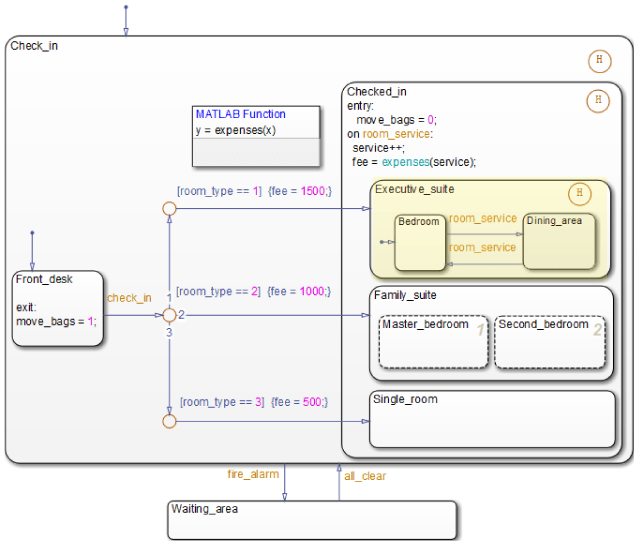

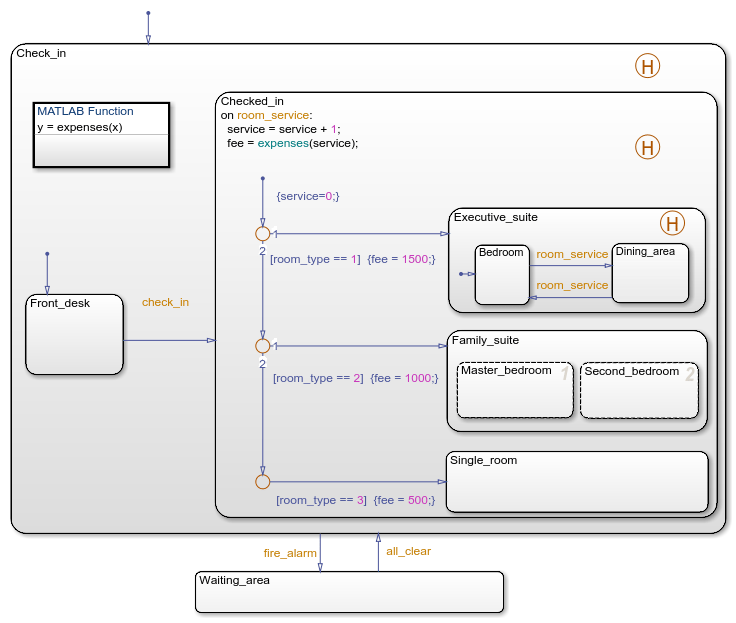

Когда вы достигнете представительского люкса, вы входите в спальню первым.

Когда условие room_type == 1 true, действие условия fee = 1500 выполняется. Завершение этого пути перехода инициирует следующие действия инициализации состояния:

Дополнительные сведения см. в разделе Ввод диаграммы или состояния.

Когда вы заказываете обслуживание номеров, вы входите в столовую, чтобы поесть.

Когда room_service происходит событие, переход от Bedroom кому Dining_area происходит.

Когда вы хотите удалить еду из столовой, вы заказываете обслуживание в номере снова, а затем вернуться в спальню.

Когда room_service происходит событие, переход от Dining_area кому Bedroom происходит.

Если вы покидаете представительский люкс из-за пожарной сигнализации, вы возвращаетесь в свой предыдущий номер после сигнала полной очистки.

Если переход из Executive_suite происходит, соединение истории записывает последнее активное подсостояние, Bedroom или Dining_area. Дополнительные сведения о том, как может произойти этот переход, см. в разделе Фаза: События, охраняющие переходы между состояниями.

Используйте исключительную декомпозицию (OR), если ни одно из двух состояний на этом уровне иерархии не может быть активным одновременно.

Эта инструкция обеспечивает правильное выполнение диаграммы. Например, Bedroom и Dining_area являются исключительными состояниями (OR), поскольку вы не можете находиться в обоих местах одновременно.

Если повторный вход в состояние с исключительным разложением (OR) зависит от ранее активного подсостояния, используйте переход истории. Этот тип соединения записывает активное подсостояние, когда диаграмма выходит из состояния.

Если не записать ранее активное подсостояние, происходит переход по умолчанию, и неправильное подсостояние может стать активным при повторном входе в состояние.

Например, если бы вы ели, когда прозвучала пожарная сигнализация, вы бы вернулись в спальню вместо столовой.

Когда ваша семья достигает люкс, члены семьи могут находиться в обеих спальнях (например, родители в главной спальне и дети во второй спальне). Выбор комнаты по умолчанию не применяется.

Когда условие room_type == 2 true, действие условия fee = 1000 выполняется. Завершение этого пути перехода инициирует следующие действия инициализации состояния:

Дополнительные сведения см. в разделе Ввод диаграммы или состояния.

Вы можете занимать обе комнаты одновременно.

Master_bedroom и Second_bedroom оставаться активным одновременно.

Используйте разложение параллельно (AND), когда все состояния на этом уровне иерархии могут быть активны одновременно.

Эта инструкция обеспечивает правильное выполнение диаграммы. Например, Master_bedroom и Second_bedroom являются параллельными состояниями, поскольку можно занимать обе комнаты одновременно.

Не используйте переходы истории в состояниях с параллельным разложением (И).

Эта инструкция предотвращает ошибки времени компиляции. Поскольку все параллельные состояния на уровне иерархии активны одновременно, исторические стыки не имеют значения.

Используйте явное упорядочение для управления порядком выполнения состояний parallel (AND).

Можно задать явное или неявное упорядочение параллельных состояний. По умолчанию диаграмма использует явное упорядочение. При переключении на неявное упорядочение порядок выполнения может изменяться при перемещении параллельных состояний.

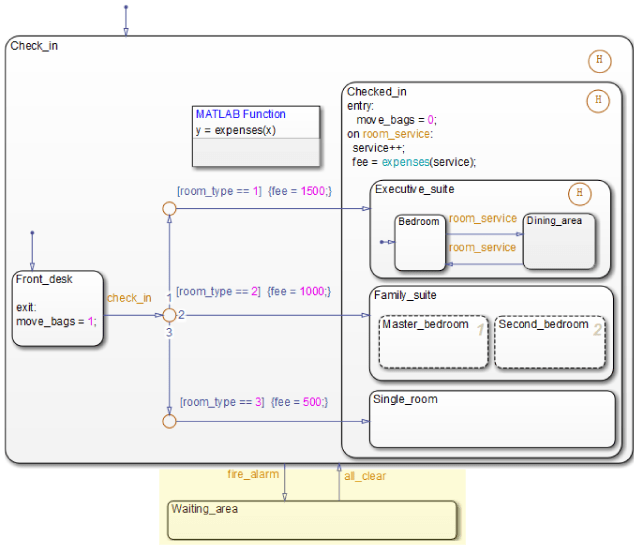

Если сработает пожарная сигнализация, вы покинете отель и переедете в зону ожидания снаружи.

Когда диаграмма получает широковещательную рассылку событий для fire_alarm, происходит переход от подсостояния Check_in кому Waiting_area.

 Как происходит этот переход?

Если возникает сигнал полной очистки, вы можете покинуть зону ожидания и вернуться в свое предыдущее местоположение внутри отеля.

Когда диаграмма получает широковещательную рассылку событий для all_clear, переход от Waiting_area в ранее активное подсостояние Check_in происходит.

Стык истории на каждом уровне иерархии в Check_in позволяет диаграмме запомнить, какое подсостояние было ранее активно до перехода в Waiting_area произошло.

 Как происходит этот переход?

Вместо условий используйте события для защиты переходов, зависящих от вхождений без числового значения.

Поскольку невозможно определить численное значение пожарной сигнализации или сигнала полной очистки, смоделировать такое событие как событие.
