NA-MAAB - Нет рекомендаций
JMAAB - a
Все
Эти имена должны совпадать, когда они непосредственно соединены с помощью сигнальных линий.
Имя блока ввода
Имя блока исходящего порта
Имя метки входного порта структурной подсистемы
Имя метки выходного порта структурной подсистемы
Из имени тега блока
Перейти к имени тега блока
Имя сигнала сигнальной линии
Сигнальная линия, соединяющаяся с одним из следующих типов подсистем, может иметь имя, отличное от имени метки порта подсистемы:
Подсистемы, связанные с библиотекой
Многоразовые подсистемы
Если комбинация блоков Inport, Outport и других блоков имеет одинаковые имена, используйте суффикс или префикс для блоков Inport и Outport. Для портов можно использовать любой префикс или суффикс, но они должны быть последовательными. Например, блок Inport использует «in», а блок Outport - «out».
Примечание
Блоки Inport и Outport должны иметь разные имена и имена сигналов.
Неприменимо

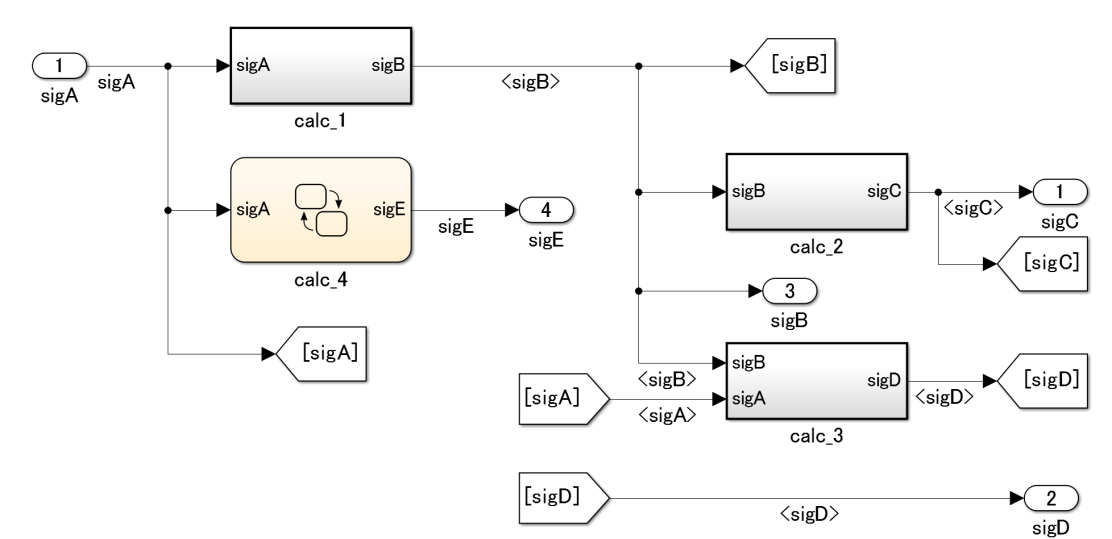

Имена элементов модели, которые непосредственно соединяются с сигнальными линиями, согласованы.

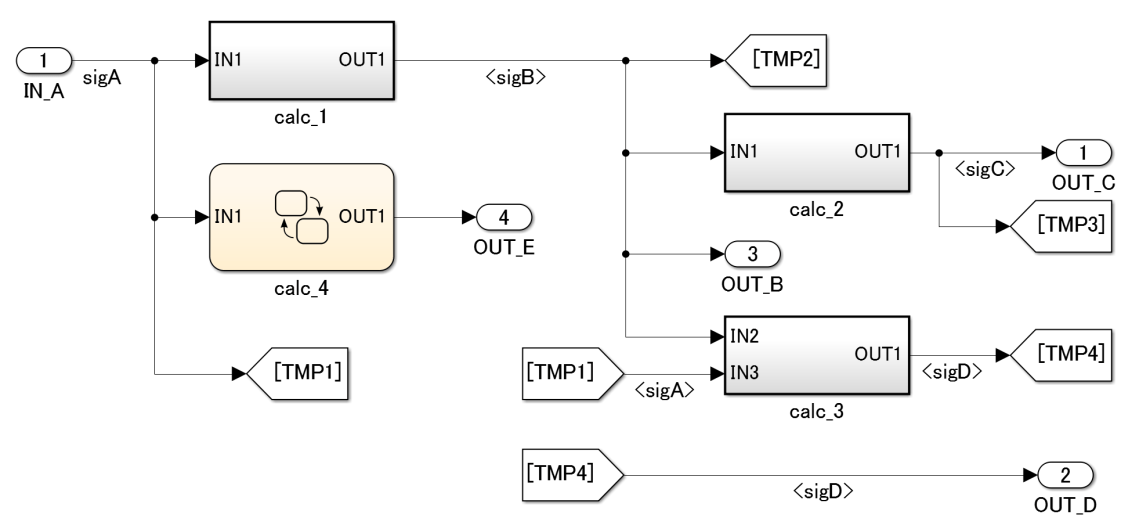

Несогласованные имена элементов модели, которые подключаются непосредственно к сигнальным линиям.
Субидентификатор a:
Предотвращение неправильного подключения сигнальных линий.
Читаемость нарушена.
Отклонение от правила может затруднить сохранение целостности модели и кода.
Проверка на непротиворечивость в именах элементов модели (Simulink Check)
R2020a
Руководство JMAAB jc_0602, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
