От

Принять входные данные из блока Goto

развернуть все на странице
  • Библиотека:

  • Одновременная маршрутизация/маршрутизация сигналов

    Кодер HDL/маршрутизация сигналов

  • From block

Описание

Блок From принимает сигнал от соответствующего блока Goto, затем передает его в качестве выходного сигнала. Тип данных на выходе тот же, что и на входе из блока Goto. Блоки From и Goto позволяют передавать сигнал из одного блока в другой без их фактического соединения.

Например, эта модель использует блок Goto и блок From.

A Sine Wave block connects to a Goto block. The corresponding From block connects to a Gain block.

Эквивалентная модель передает сигнал блока синусоидальной волны непосредственно блоку усиления.

The Sine Wave block connects directly to the Gain block.

Блок From может принимать свой сигнал только от одного блока Goto, хотя блок Goto может передавать свой сигнал более чем одному блоку From.

Чтобы связать блок Goto с блоком From, введите тег блока Goto в параметре Goto Tag.

Видимость тега блока Goto определяет блоки From, которые могут принимать его сигнал. Дополнительные сведения см. в разделах «Перейти к» и «Перейти к видимости тегов». Блок указывает видимость тега блока Goto:

  • Имя местного тега заключено в скобки ([]).

  • Имя тега в области заключено в фигурные скобки ({}).

  • Глобальное имя тега отображается без дополнительных символов.

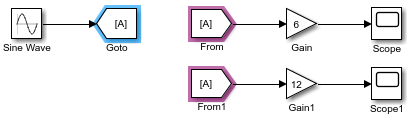

При выборе блока Перейти к (Goto) подсвечиваются соответствующие блоки Из (From).

The two From blocks that corresponds to the selected Goto block is highlighted.

Аналогично, выбор блока From подсвечивает соответствующий блок Goto.

The Goto block that corresponds to the selected From block is highlighted.

Если подсистема содержит соответствующий блок Goto или From, подсвечивается блок Subsystem.

Блок «От» поддерживает распространение метки сигнала.

Порты

Продукция

развернуть все

Сигнал от подключенного блока Goto, выход с теми же размерами и типом данных, что и вход блока Goto.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Параметры

развернуть все

Укажите тег блока Goto, который направляет свой сигнал в этот блок From. Чтобы изменить тег, выберите новый тег из раскрывающегося списка.

В раскрывающемся списке отображаются теги Goto, которые в данный момент может видеть блок From. Элемент с меткой <More Tags...> появляется в конце списка при первом отображении списка в сеансе Simulink ®. При выборе этого элемента блок обновляет список тегов, чтобы включить теги блоков Goto, находящихся в библиотечных подсистемах, на которые ссылается модель, содержащая этот блок From. Программа Simulink отображает индикатор выполнения при построении списка тегов библиотеки. Simulink сохраняет обновленный список тегов на время сеанса Simulink или до следующего нажатия кнопки «Обновить теги». Обновление списка тегов в текущей сессии необходимо только в том случае, если библиотеки, на которые ссылается модель, изменились с момента последнего обновления списка.

Совет

При использовании нескольких блоков «От» и «Перейти к видимости тегов» для ссылки на один и тот же тег «Перейти к» можно одновременно переименовать тег во всех блоках. Для этого нажмите кнопку «Переименовать все» в диалоговом окне «Перейти к блоку».

Чтобы найти соответствующий блок Goto, используйте гиперссылку Goto Source в диалоговом окне From block.

Программное использование

Параметр блока: GotoTag
Текст: символьный вектор
Значения: 'A' | ...
По умолчанию: 'A'

Обновление списка тегов, видимых для этого блока «От», включая теги, хранящиеся в библиотеках, на которые ссылается модель, содержащая этот блок «От». Обновите список тегов снова в текущей сессии, только если библиотеки, на которые ссылается модель, изменились с момента последнего обновления списка.

Путь блока Goto, подключенного к этому блоку From. При щелчке на траектории отображается и подсвечивается блок Перейти к (Goto) в модели.

Указывает текст, отображаемый на значке «От блока». Опциями являются тег блока, имя сигнала, представляемого блоком, или тег и имя сигнала.

Программное использование

Параметр блока: IconDisplay
Текст: символьный вектор
Значения: 'Signal name' | 'Tag' | 'Tag and signal name'
По умолчанию: 'Tag'

Примеры модели

Signal Routing with the From, Goto, and Goto Tag Visibility Blocks

Маршрутизация сигналов с блоками видимости тегов From, Goto и Goto

Используйте блоки Из (From), Перейти к (Goto) и Перейти к (Goto) Видимость тегов (Tag Visibility), чтобы проложить сигналы в модели.

Открыть модель
Simulating Automatic Climate Control Systems

Моделирование автоматических систем климат-контроля

Имитация работы автоматической системы климат-контроля в автомобиле с использованием Simulink ® и Stateflow ®. Вы можете ввести значение температуры, которое вы хотите, чтобы воздух в автомобиле достиг, дважды щелкнув пользовательскую уставку в блоке Цельсия и введя значение температуры. Можно также установить внешнюю температуру в градусах Цельсия аналогичным образом. Числовой дисплей в правой части модели показывает показания датчика температуры, расположенного за головой водителя. Это температура, которую должен чувствовать водитель. Когда модель запущена и климат-контроль активен, именно этот дисплей изменяется, чтобы показать изменение температуры в автомобиле.

Открыть модель
Friction Model with Hard Stops

Модель трения с жесткими упорами

Моделирование трения одним способом в Simulink ®. Два интегратора в модели вычисляют скорость и положение системы, которая затем используется в модели трения для вычисления силы трения.

Открыть модель
Building a Clutch Lock-Up Model

Построение модели блокировки сцепления

Используйте Simulink ® для моделирования и моделирования вращающейся системы сцепления. Хотя моделирование системы сцепления затруднено из-за топологических изменений в динамике системы во время блокировки, этот пример показывает, как подсистемы Simulink легко справляются с такими проблемами. Мы иллюстрируем, как использовать важные концепции моделирования Simulink при создании моделирования сцепления. Конструкторы могут применять эти концепции ко многим моделям с сильными разрывами и ограничениями, которые могут изменяться динамически.

Открыть модель

Характеристики блока

Типы данных

Boolean | bus | double | enumerated | fixed point | half | integer | single | string

Прямой проход

no

Многомерные сигналы

yes

Сигналы переменного размера

yes

Обнаружение пересечения нулей

no

Подробнее

развернуть все

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

Создание кода ПЛК
Создание структурированного текстового кода с помощью Coder™ Simulink ® PLC

.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

|

Темы

Представлен до R2006a
