NA-MAAB - Нет рекомендаций
JMAAB - a1/a2
Все

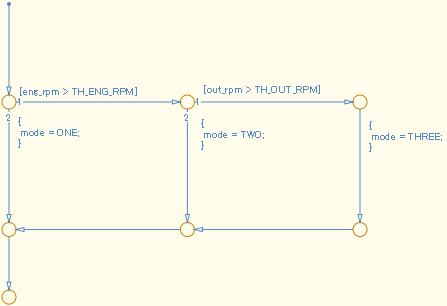

Метки перехода размещаются в начальной точке линии перехода.
Неприменимо
Метки перехода располагаются в исходной точке.

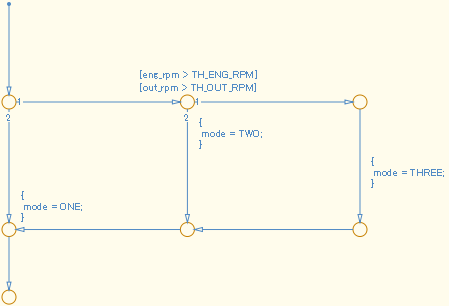

Расположение меток перехода непоследовательно и не соответствует линии перехода.

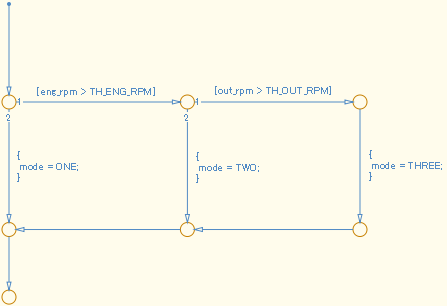

Метки перехода располагаются рядом с центром линии перехода.
Неприменимо
Метки перехода располагаются рядом с центром линии перехода.

Расположение меток перехода непоследовательно и не соответствует линии перехода.

Субидентификаторы a1, a2:
Последовательное позиционирование меток перехода облегчает понимание соответствия между меткой и строкой.
Проверка помощника по модели: Проверка размещения строки метки в переходах (Simulink Check)
R2020a
Руководство JMAAB jc_0770, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Метки перехода (поток состояний)
Переходы меток (поток состояний)
Перемещение переходов (поток состояний)
