NA-MAAB - a1/a2
JMAAB - a1/a2
Все

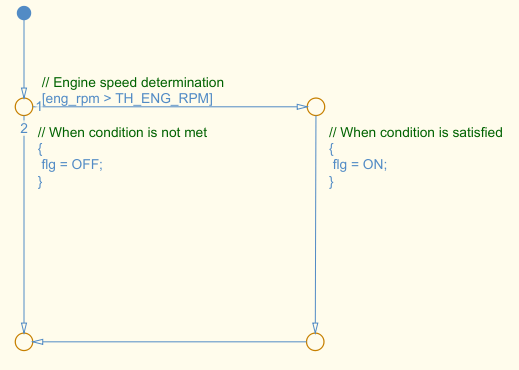

Комментарии в метках перехода должны располагаться над условиями перехода, действиями условий, действиями перехода и событиями Stateflow.
Неприменимо
Положение комментариев в маркировке перехода единообразно.

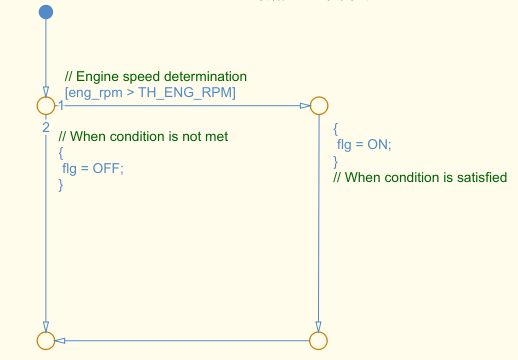

Положение комментариев в метке перехода противоречиво.

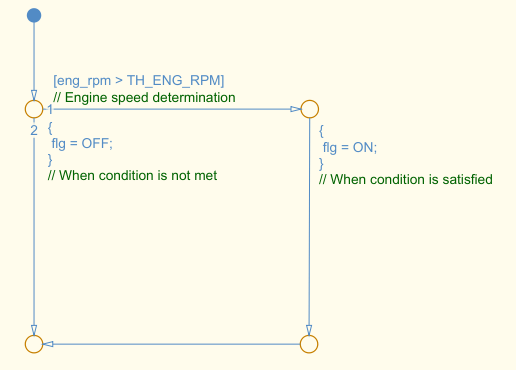

Комментарии в метках перехода должны располагаться ниже условий перехода, действий условий, действий перехода и событий Stateflow.
Неприменимо
Положение комментариев в маркировке перехода единообразно.
Положение комментариев в метке перехода противоречиво.
Субидентификаторы a1, a2:
Равномерное размещение комментариев в метках перехода уточняет, какому условию перехода, действию условия, действию перехода или событию Stateflow соответствует метка.
Проверка помощника по модели: Проверка положения комментариев в метках перехода (Simulink Check)
R2020a
Руководство JMAAB jc_0771, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы меток (поток состояний)
Добавление описательных комментариев в диаграмму (поток состояний)
