NA-MAAB - a
JMAAB - a
Все

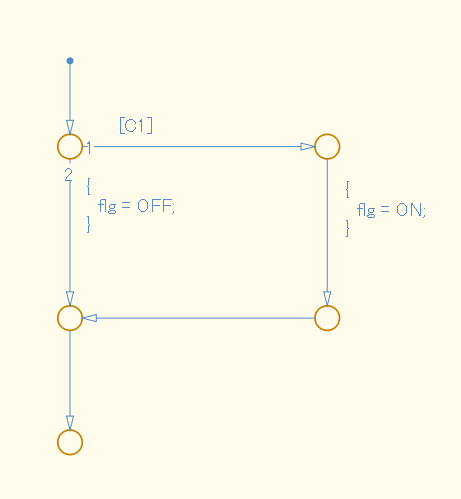

Все пути перехода должны быть исполняемыми путем установки параметра конфигурации:
(от R2011b до R2016a) Установка тени перехода на error.
(R2016b и более поздние версии) Задайте недоступный путь выполнения как error.
Неприменимо

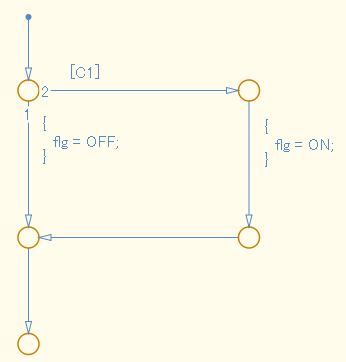

Заказ на выполнение 1 является безусловным переходом и условным выражением [C1] описывается в условии выполнения 2.
Субидентификатор a:
Безусловный переход, который находится в позиции, отличной от последней в порядке выполнения, приводит к тому, что последующий переход является тупиковым путем, что приводит к непреднамеренному поведению моделирования.
Проверка Model Advisor: Проверка использования условий перехода в переходах Stateflow (Simulink Check)
R2020a
Руководство JMAAB jc_0772, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы (поток состояний)
Типы выполнения диаграммы (поток состояний)
Выполнение диаграммы Stateflow (Stateflow)
