NA-MAAB - a
JMAAB - a
Все
Вызовы от графической функции к себе и вызовы между графическими функциями должны быть запрещены.
Неприменимо

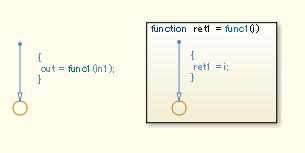

Обработка выполняется в графической функции.

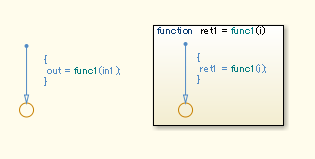

Графическая функция сама себя вызывает.

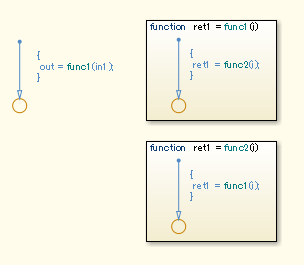

Графические функции вызывают друг друга.
Субидентификатор a:
Читаемость снижается. Отклонение от правила может вызвать непреднамеренные переполнения и бесконечные петли.
Соблюдение этого руководства по моделированию невозможно проверить с помощью проверки Model Advisor.
R2020a
Руководство JMAAB jc_0804, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Повторное использование логических шаблонов путем определения графических функций (поток состояний)
Взаимодействие объектов Stateflow во время выполнения (Stateflow)
