NA-MAAB - a
JMAAB - a
Все
Размер блоков должен быть таким, чтобы значок блока был видимым и узнаваемым.
Неприменимо

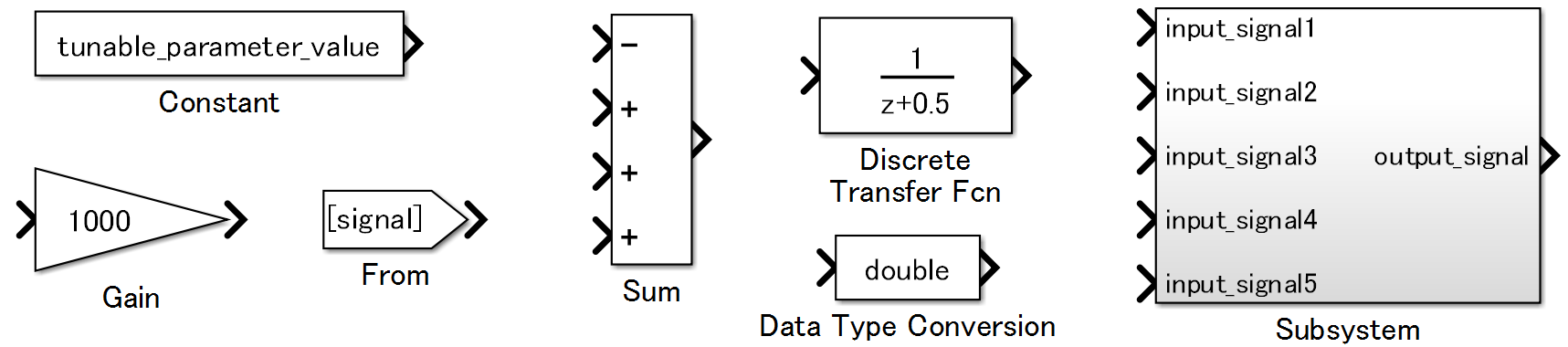

Значок блока является видимым и распознаваемым.

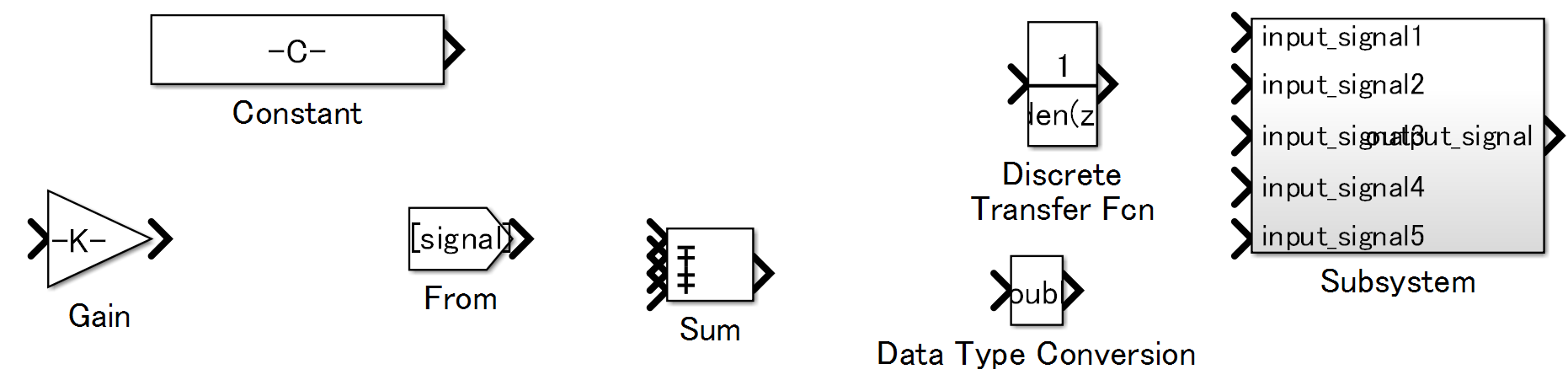

Блок слишком мал, поэтому значок не виден и не распознается.
Субидентификатор a:
Когда блок слишком мал, текст и символ, отображаемые значком, могут быть трудно увидеть, что ухудшает читаемость.
Соблюдение этого руководства по моделированию невозможно проверить с помощью проверки Model Advisor.
R2020a
Руководство JMAAB jm_0002, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
