Выберите выполнение подсистемы с помощью логики, аналогичной оператору if-else
Simulink/Порты и подсистемы

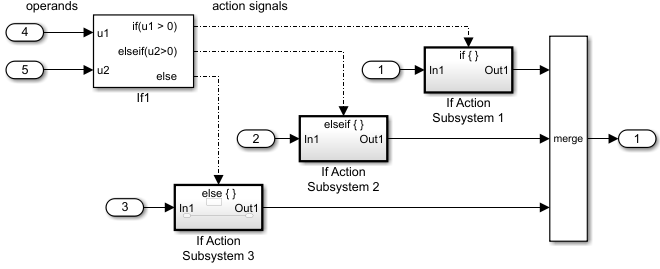

Блок If вместе с блоками If Action Subsystem, содержащими блок Action Port, реализует логику if-else для управления выполнением подсистемы. Пример использования блока If см. в разделе Если подсистемы действий.
Блок If имеет следующие ограничения:
Он не поддерживает настраиваемые параметры. Значения для if или elseif невозможно настроить выражение во время моделирования в обычном режиме или в режиме ускорения, или при выполнении сгенерированного кода.
Чтобы реализовать настраиваемые выражения if-else, настройте выражение вне блока If. Например, блок «Реляционный оператор» используется для вычисления выражения вне блока «Если» или добавления настраиваемого параметра в качестве ввода в блок «Если».
Он не поддерживает пользовательские классы хранения. См. раздел Организация данных параметров в структуру с использованием класса хранилища Struct (встроенный кодер).
Выражения If и Elseif не могут принимать определенные операторы, такие как +, -, *, и /.
Number of inputs - Укажите количество входных портов1 (по умолчанию) | целое число1Укажите один входной порт.
Укажите количество входных портов. Порты блоков помечены как 'u' символ, за которым следует число, 1,2,...,n, где n равно указанному количеству входных данных.
Параметр блока: NumInputs |
| Текст: символьный вектор |
Значения: '1' | '<integer>' |
По умолчанию: '1' |
if expression - Укажите логическое выражениеu1 > 0 (по умолчанию) | логическое выражениеПодсистема If Action, подключенная к if выполняется, когда связанное с ним выражение принимает значение true.
u1 > 0Указание посылки сигнала действия на выходной порт при входе u1 больше, чем 0.
Укажите логическое выражение. Это выражение появляется в блоке If рядом с портом выхода if.
Выражение может включать только операторы <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus. Операторы, такие как +, -, *, /, и ^ не допускаются. Выражение не должно содержать выражения типа данных, например: int8(6), и не должны ссылаться на переменные рабочей области, тип данных которых отличается от double или single.
Параметр блока: IfExpression |
| Текст: символьный вектор |
Значения: 'u1 > 0' | '<logical expression>' |
По умолчанию: 'u1 > 0' |
Elseif expressions - Укажите логическое выражениеПодсистема If Action, присоединенная к порту elseif, выполняется, когда ее выражение вычисляется как true и все if и elseif выражения имеют значение false.
Логические выражения не указаны.
Укажите список логических выражений, разделенных запятыми. Выражения появляются в блоке If под портом if и над портом else при установке флажка Show else condition.
Выражения могут включать только операторы <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus. Операторы, такие как +, -, *, /, и ^ не допускаются. Выражения не должны содержать выражения типа данных, например: int8(6), и не должны ссылаться на переменные рабочей области, тип данных которых отличается от double или single.
Параметр блока: ElseIfExpressions |
| Текст: символьный вектор |
Значения: '' | '<list of logical expressions>' |
По умолчанию: '' |
Show else condition - Управление отображением порта elseЕсли выражения if port и all elseif port имеют значение false, порт else посылает сигнал действия для выполнения подключенного блока If Action Subsystem.
наОтобразить порт else.
прочьСпрячь другой порт.
Параметр блока: ShowElse |
| Текст: символьный вектор |
Значения:
'on' | 'off' |
По умолчанию:
'on' |
Enable zero-crossing detection - Контроль обнаружения пересечения нулейКонтроль обнаружения пересечения нуля.
наОбнаружение нулевых пересечений.
прочьНе обнаруживайте нулевых пересечений.
Параметр блока:
ZeroCross |
| Текст: символьный вектор |
Значения:
'on' | 'off' |
По умолчанию:
'on' |
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
