Выбор параметров адаптации для параметров

По умолчанию параметры в модели отображаются в сгенерированном коде как поля глобальных структур данных с именем:

На основе требований к интерфейсу кода решите, следует ли настраивать генерацию данных параметров. Если настройки не настроены, генератор кода определяет необходимость исключения или изменения представления параметров в сгенерированном коде в целях оптимизации. При настройке настроек решите:

Другие соображения для параметров модели включают в себя необходимость:

Список требований к интерфейсу, относящихся к параметрам, имеющим соответствующие классы хранения и свойства класса хранения, см. в разделе Выбор класса хранения и свойств класса хранения для хранилищ данных.

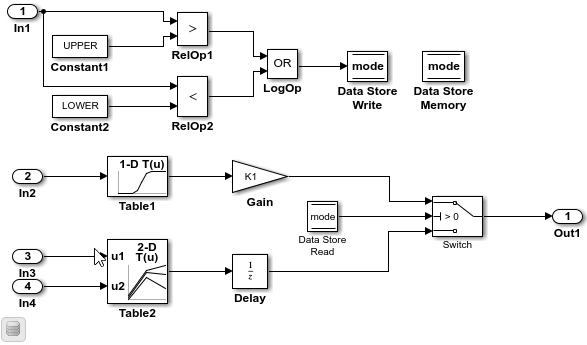

Требования к параметрам для примера модели rtwdemo_configinterface являются:

Для этого примера настройте параметры модели и аргументы параметров модели в rtwdemo_configinterface в соответствии с этими требованиями к созданию кода.

Настройка параметров генерации кода по умолчанию

Настройки генерации кода по умолчанию для параметров могут уменьшить усилия по подготовке модели к генерации кода, особенно если модель имеет значительное количество параметров, с которыми необходимо взаимодействовать во время выполнения сгенерированного кода. Один раз выберите настройки конфигурации, и генератор кода применит эти настройки к параметрам в модели. Simulink ® сохраняет конфигурацию по умолчанию как часть модели.

Рекомендуется настроить параметры генерации кода по умолчанию для параметров модели, если модель использует несколько параметров для одной и той же категории, не имеющих уникальных требований, или использует общий словарь встроенного кодера.

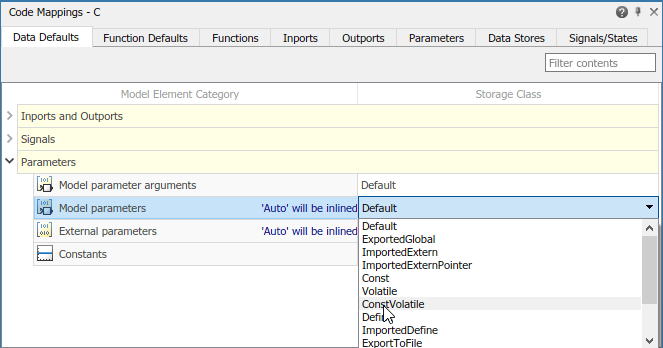

В этом примере показано, как использовать редактор сопоставления кодов для настройки параметров модели по умолчанию и аргументов параметров модели для rtwdemo_configinterface модели. Настройте параметры модели так, чтобы они были настраиваемыми, определялись и объявлялись в создаваемом коде как отдельные глобальные переменные, имеющие квалификаторы типов const и volatile. Настройте аргументы параметров модели для использования настроек по умолчанию, в которых генератор кода выделяет область памяти, представляемую в виде уникально именованного поля в экспортированной структуре, для каждого экземпляра аргумента.

Конфигурирование генерации кода для отдельных параметров

Для генерации кода можно сконфигурировать отдельные параметры. Например, если модель имеет два параметра одной категории с уникальными требованиями к созданию кода, настройте параметры по отдельности. Кроме того, если настроить параметры по умолчанию для категории параметров, можно переопределить эти параметры для определенных параметров.

Если модель удовлетворяет хотя бы одному из этих критериев, рассмотрите возможность настройки параметров генерации кода по отдельности.

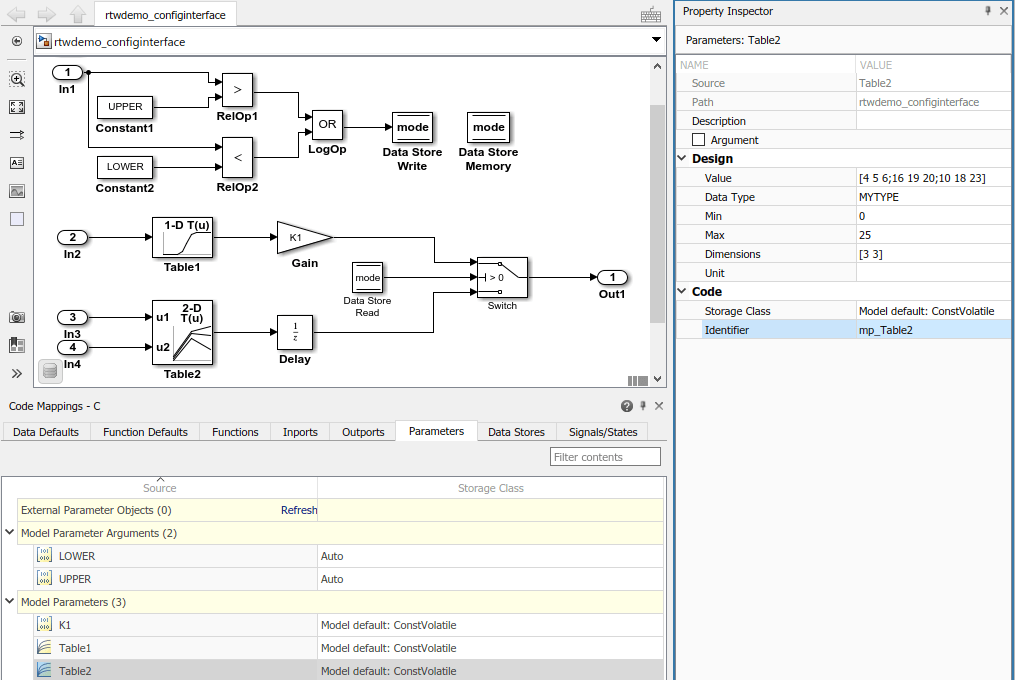

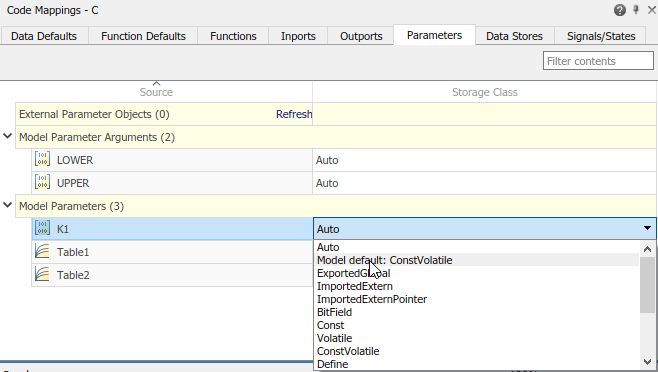

В этом примере показано, как с помощью редактора сопоставлений кодов применить настройки класса хранения по умолчанию для параметров модели к параметрам K1, Table1, и Table2 в модели rtwdemo_configinterface. Для этих параметров и аргументов параметров модели настраиваются идентификаторы кода. LOWER и UPPER. Можно указать идентификаторы генерации кода, например для интеграции, без изменения конструкции модели.

Упорядочить данные параметров в структуру с помощью Struct Класс хранения

В этом примере показано, как использовать Struct класс хранения для организации значений параметров блока в структуру в сгенерированном коде. Класс хранения применяется непосредственно к отдельным элементам данных в модели.

Чтобы создать пользовательскую структуру данных параметров в созданном коде, рассмотрите возможность создания соответствующей структуры в Simulink. См. раздел Упорядочение данных по структурам в сгенерированном коде.

/* Type definition for custom storage class: Struct */
   typedef struct my_struct_tag {
      real_T p1;
      real_T p2;
      real_T p3;
   } my_struct_type;

/* Definition for custom storage class: Struct */
my_struct_type my_struct = {
     /* p1 */
     1.0,

     /* p2 */
     2.0,

     /* p3 */
     3.0
};

Программная настройка параметров для создания кода

Для автоматизации конфигурирования параметров для генерации кода используйте интерфейс программирования для отображения кода. Например, при создании пользовательских библиотек блоков или части тестовой среды приложения используйте интерфейс программирования для автоматизации настройки данных.

В этом примере показано, как настроить настройки по умолчанию для параметров модели и аргументов параметров модели для rtwdemo_configinterface модели. Настройте параметры модели так, чтобы они были настраиваемыми, определялись и объявлялись в создаваемом коде как отдельные глобальные переменные, имеющие квалификаторы типов const и volatile. Настройте аргументы параметров модели для использования настроек по умолчанию, в которых генератор кода выделяет область памяти, представляемую в виде уникально именованного поля в экспортированной структуре, для каждого экземпляра аргумента. Применить настройки класса хранения по умолчанию для параметров модели к параметрам K1, Table1, и Table2. Настройте идентификаторы кода для этих параметров.

Выбор класса хранения и свойств класса хранения для параметров модели

В зависимости от требований к созданию кода выберите один из этих классов хранения, чтобы настроить создание кода для параметров модели. Только для констант Default применяется. Только для аргументов параметров модели Auto, Default, и Model default применить.

Список доступных классов хранения может включать другие классы хранения для конкретного проекта, определенные в словаре встроенного кодера. При наличии специальных требований, не удовлетворяющих указанным классам хранения, и наличии программного обеспечения Embedded Coder можно определить класс хранения. См. раздел Определение классов хранения, разделов памяти и шаблонов функций для архитектуры программного обеспечения.

Для отдельного параметра модели используйте свойство класса хранения Identifier, чтобы настроить имя переменной, представляющей параметр в сгенерированном коде. С помощью встроенного кодера в зависимости от выбранного класса хранения можно также настроить эти свойства.
