Функциональный интерфейс

Интерфейс функции отображается на лицевой стороне блока функции Simulink. При редактировании текста блока добавляются и удаляются блоки Argument Inport и Argument Outport из определения функции. Редактирование также устанавливает параметр Function name в блоке Trigger в блоке Simulink Function.

Например, ввод y = myfunction(u) на лицевой стороне блока Simulink Function добавляет один блок Argument Inport (u) и один блок вывода аргументов (y) внутри подсистемы.

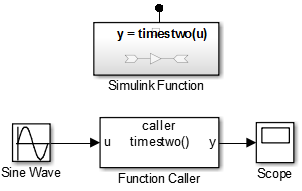

При вызове функции с использованием блока Function Caller параметр Function prototype в блоке Function Caller должен точно соответствовать интерфейсу функции, указанному в блоке Simulink Function. Это совпадение включает имя функции и имена входных и выходных аргументов. Например, блок Simulink Function и блок Function Caller используют имена аргументов u и y.

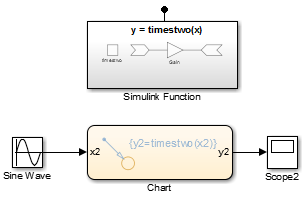

При вызове функции из перехода или метки состояния Stateflow можно использовать различные имена аргументов. Например, блок Simulink Function использует x и y аргументы, в то время как переход Stateflow использует x2 и y2 аргументы для вызова функции.

Функциональные подсистемы вызовов в сравнении с функциональными блоками Simulink

В общем, блок подсистемы функционального вызова обеспечивает лучшую прослеживаемость сигналов с прямыми сигнальными соединениями, чем блок функции Simulink. Хотя блок Simulink Function устраняет необходимость маршрутизации входных и выходных сигнальных линий через иерархию модели.
