Построить автономный исполняемый файл или целевой объект ссылки на модель для модели
slbuild( создает автономный двоичный исполняемый файл Simulink ® Coder™ из указанной модели, используя текущие настройки параметров конфигурации. Если модель не загружена ,model)slbuild загружает модель перед запуском процесса сборки.
slbuild( создает автономный двоичный исполняемый файл Simulink Coder из модели в соответствии с одним или несколькими аргументами «имя-значение».model,Name,Value)
blockHandle = slbuild(subsystem)
blockHandle = slbuild(subsystem,'Mode','ExportFunctionCalls')SILфункция возвращает дескриптор в блок SIL. Затем можно использовать блок SIL для проверки числовой эквивалентности.
blockHandle = slbuild(subsystem,Name,Value)
Создание кода C для модели rtwdemo_rtwintro.
slbuild('rtwdemo_rtwintro') % Same operation as ... % slbuild('rtwdemo_rtwintro','StandaloneCoderTarget')
Для общего целевого объекта в реальном времени (GRT) кодер генерирует эти файлы кода и помещает их в папки. rtwdemo_rtwintro_grt_rtw и slprj/grt/_sharedutils.
| Файлы модели | Общие файлы | Файлы интерфейсов | Другие файлы |
|---|---|---|---|
|
|
| ничего |
Если применяются следующие настройки параметров конфигурации модели, кодер генерирует дополнительные результаты.
| Настройка параметров | Результаты |
|---|---|
| Окно «Создание кода» > «Создать только код» очищено | Исполняемый файл rtwdemo_rtwintro.exe |
| Создание кода > Отчет > Создание отчета по созданию кода | Появится отчет, содержащий информацию и ссылки на сгенерированные файлы кода, отчеты об интерфейсах подсистемы и кода, функции точки входа, входы, выходы, параметры интерфейса и хранилища данных. |
В этом примере показано, как использовать slbuild для создания исполняемого кода для двух моделей, sldemo_mdlref_depgraph и rtwdemo_counter. sldemo_mdlref_depgraph является верхней моделью, которая ссылается на модели. В примере также показано, как параллельно строить ссылочные модели.
Создайте локальную папку.
if exist(fullfile('.','myTempFolder'),'dir') rmdir('myTempFolder','s') end mkdir myTempFolder cd myTempFolder
Копия sldemo_mdlref_depgraph, которая ссылается на модели, в локальную папку.
src_dir = fullfile(matlabroot, ... 'toolbox', ... 'simulink', ... 'simdemos', ... 'simfeatures', ... 'modelreference'); copyfile(fullfile(src_dir, ... 'sldemo_mdlref_depgraph.slx'), ... '.');
Разрешить параллельное построение моделей, на которые ссылается sldemo_mdlref_depgraph.
load_system('sldemo_mdlref_depgraph') set_param('sldemo_mdlref_depgraph', ... 'EnableParallelModelReferenceBuilds', 'on');
Инициализируйте работников MATLAB ® для параллельного построения ссылочных моделей.
set_param('sldemo_mdlref_depgraph', ... 'ParallelModelReferenceMATLABWorkerInit', ... 'Copy Base Workspace');
Постройте модели.
slbuild({'sldemo_mdlref_depgraph', 'rtwdemo_counter'}) В myTempFolderпроцесс построения создает автономные исполняемые файлы; sldemo_mdlref_depgraph.exe и rtwdemo_counter.exe.

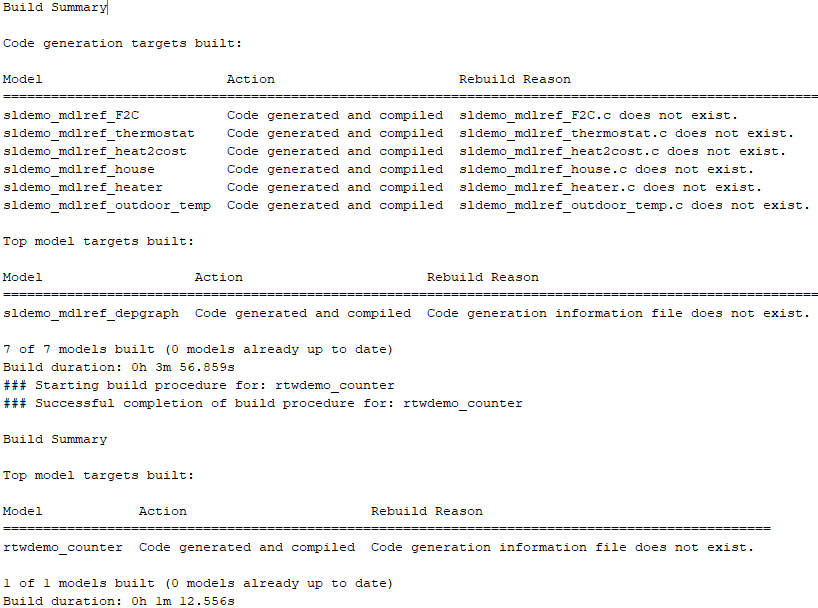

Для каждой модели в окне команд процесс сборки отображает сводку сборки.
Создание кода и создание исполняемого файла для rtwdemo_mdlreftop, которая относится к модели rtwdemo_mdlrefbotнезависимо от контрольных сумм модели и настроек параметров.
slbuild('rtwdemo_mdlreftop','StandaloneCoderTarget', ... 'ForceTopModelBuild',true)
Создание кода C для подсистемы Amplifier в модели rtwdemo_rtwintro.
rtwdemo_rtwintro
slbuild('rtwdemo_rtwintro/Amplifier')Генератор кода создает файлы кода в Amplifier_grt_rtw и slprj/grt/_sharedutils папки.
В текущей рабочей папке процесс построения создает исполняемый файл (Amplifier.exe).
Чтобы экспортировать вызовы функций во внешний код приложения, создайте исполняемый файл из подсистемы вызова функций.
rtwdemo_exporting_functions set_param('rtwdemo_exporting_functions','GenCodeOnly','off'); slbuild('rtwdemo_exporting_functions/rtwdemo_subsystem','Mode','ExportFunctionCalls')
Исполняемый файл rtwdemo_subsystem.exe отображается в рабочей папке.
В подсистеме вызова функций создайте блок SIL, который можно использовать для тестирования кода, созданного в модели.
Открытая подсистема rtwdemo_subsystem в модели rtwdemo_exporting_functions и задайте для параметра конфигурации Create block значение SIL.
Создайте блок SIL.
mysilblockhandle = slbuild('rtwdemo_exporting_functions/rtwdemo_subsystem',... 'Mode','ExportFunctionCalls')
Генератор кода создает блок SIL для сгенерированного кода подсистемы. Можно добавить блок в среду или модель тестового электрического жгута, которая предоставляет тестовые векторы или входные данные стимула. Затем можно выполнить моделирование, выполняющее тесты SIL, и проверить, что сгенерированный код в блоке SIL дает тот же результат, что и исходная подсистема.
codebuild (Simulink Coder) | rtwrebuild (Кодер симулятора)
