Выберите выполнение подсистемы с помощью логики, аналогичной инструкции switch
Simulink/Порты и подсистемы
Блок варианта коммутатора с блоками подсистемы действия варианта коммутатора, содержащими блоки порта действия, реализует логику коммутатора для управления выполнением подсистемы.
Блок Switch Case имеет один вход. Чтобы выбрать вариант, определите входное значение с помощью параметра Условия варианта. Случаи оцениваются сверху вниз, начиная с первого случая.

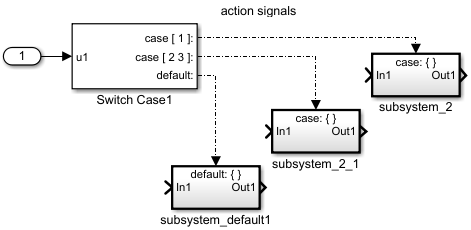

Каждый вариант связан с портом вывода, который присоединен к блоку подсистемы действия варианта коммутатора. При выборе варианта соответствующий выходной порт посылает сигнал действия для выполнения подсистемы.
A default вариант выбирается после того, как все остальные условия варианта вычисляются как ложные. Предоставление default вариант необязателен, даже если условия другого варианта не исчерпывают все возможные входные значения.
Случаи для блока Switch Case содержат подразумеваемый разрыв после выполнения блока Switch Case Action Subsystem. Таким образом, для
блока Simulink ® Switch Case, как показано в стандарте C switch заявления.
Case conditions - Укажите значения вариантов{1} (по умолчанию) | список обращенийУкажите значения вариантов с помощью нотации ячейки MATLAB ®.
Укажите порт вывода с меткой case[1]выдает сигнал действия, если значение входного порта равно 1.
Укажите несколько вариантов и портов, используя нотацию ячейки MATLAB. Например, ввод {1,[7,9,4]} указывает, что выходной порт case[1] выполняется, когда входное значение равно 1, и порт вывода case [7 9 4] выполняется, когда входное значение равно 7, 9, или 4.
Для указания диапазона условий целочисленного регистра можно использовать двоеточие. Например, ввод {[1:5]} указывает, что регистр выходного порта [1 2 3 4 5] выполняется, когда входное значение 1, 2, 3, 4, или 5.
В зависимости от размера блока, варианты из длинного списка условий варианта отображаются в укороченном виде на грани блока Switch Case с использованием завершающего многоточия (...).
Вы можете использовать enumeration для указания условий варианта, которые включают вариант для каждого значения в перечисляемом типе.
Параметр блока: CaseConditions |
| Текст: символьный вектор |
Значения: '{1}' | '<list of cases>' |
По умолчанию: '{1}' |
Show default case - Управление отображением выходного порта по умолчаниюУправление отображением выходного порта по умолчанию.
Скрыть выходной порт по умолчанию.
Отображение выходного порта по умолчанию в качестве последнего варианта в блоке «Switch Case». Это позволяет указать вариант по умолчанию, который выполняется, когда введенное значение не совпадает ни с одним из других значений варианта.
Параметр блока: ShowDefaultCase |
| Текст: символьный вектор |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Enable zero-crossing detection - Контроль обнаружения пересечения нулейКонтроль обнаружения пересечения нуля.
наОбнаружение нулевых пересечений.
прочьНе обнаруживайте нулевых пересечений.
Параметр блока:
ZeroCross |
| Текст: символьный вектор |
Значения:
'on' | 'off' |
По умолчанию:
'on' |
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
